Płyta do prowadnicy

Płyta do prowadnicy

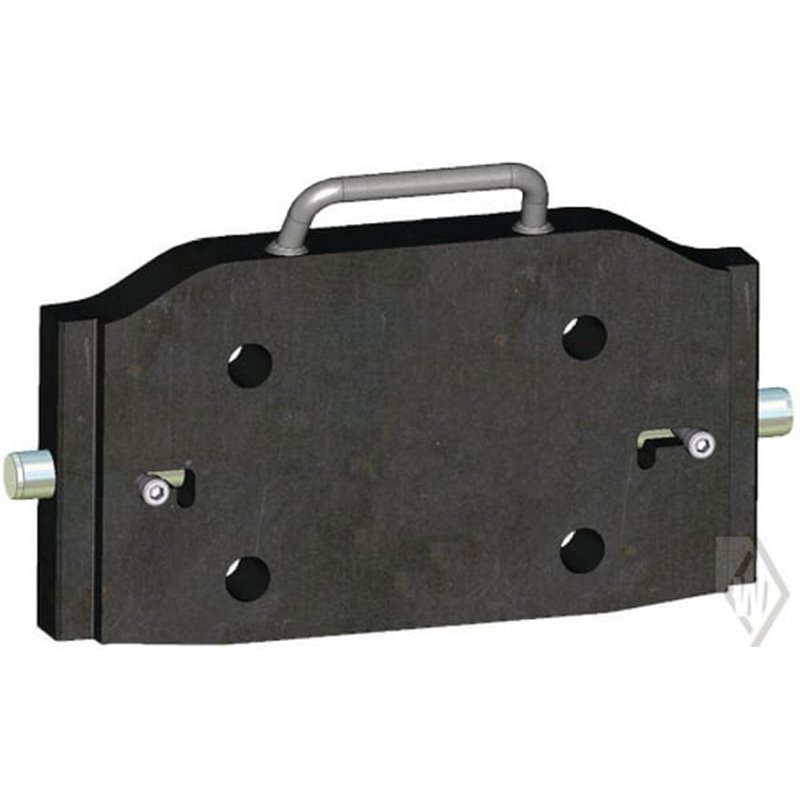

Precyzyjna płyta prowadnicy marki Walterscheid to element mocujący przeznaczony do solidnego i bezpiecznego prowadzenia mechanizmów z zakresu zastosowań rolniczych. Produkt charakteryzuje się szerokością 329 mm, średnicą zewnętrzną sworznia blokującego 25 mm oraz standardowym gwintem M16. Dzięki temu łatwo dopasować go do kompatybilnych systemów i maszyn, zapewniając stabilne prowadzenie ruchów.

Wymiary montażowe i nośność są dopasowane do intensywnego użytku w gospodarstwach rolnych. Nośność 2800 kg oraz wartość DC 89,3 kN wskazują na wysoką wytrzymałość produktu w warunkach pracy z dużymi obciążeniami. Płyta została zaprojektowana tak, aby wspierać precyzyjne prowadzenie prowadnic w układach wyposażonych w systemy łączników Walterscheid.

Zastosowanie

Produkt znajduje zastosowanie w układach prowadnicowych, gdzie wymagana jest pewność mocowania i stabilność konstrukcji. Dzięki standardowym wymiarom i wysokiej wytrzymałości płyta dobrze sprawdza się w maszynach rolniczych, które pracują w wymagających warunkach terenowych.

• Szerokość prowadząca: 329 mm
• Średnica zew. sworznia blokującego: 25 mm
• Średnica gwintu: M16
• Rozstaw otworów montażowych: 140 mm x 80 mm
• Nośność: 2800 kg
• Wartość DC: 89,3 kN
• Szerokość / schemat otworów: 32 mm

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

Przed zakupem warto dopasować:

• Identyfikuj numer referencyjny i model maszyny, aby upewnić się, że płyta prowadnicy pasuje do systemu prowadnic w Twojej ż Mackorp.
• Sprawdź rozstaw otworów montażowych (140 mm i 80 mm) oraz szerokość prowadzącej (329 mm), aby zapewnić kompatybilność z istniejącą konstrukcją.
• Zweryfikuj średnicę zewnętrzną sworznia blokującego (25 mm) i gwint (M16), aby dopasować do elementów połączeniowych w zestawie.

Podsumowując, Płyta do prowadnicy Walterscheid to wytrzymały element do prowadnic w maszynach rolniczych. Przed zakupem sprawdź dokładne dane techniczne i dopasowanie do Twojego układu, aby zagwarantować bezpieczne i efektywne użytkowanie prowadnic.
