Przegub osiowy L231 GDM28x1.5R GKM30x1.5R

Liczba katalogowa produktu: Przegub osiowy L231 GDM28x1.5R GKM30x1.5R

Przegub osiowy to kluczowy element zawieszenia i mechanizmu napędowego w wielu maszynach rolniczych. Model L231 wraz z oznaczeniami GDM28x1.5R i GKM30x1.5R charakteryzuje się wszechstronnością montażu oraz precyzyjnym dopasowaniem do istniejących układów. Długość całkowita wynosi 231 mm, a średnica kuli przegubu to 50 mm, co wpływa na stabilność i płynność pracy układu zawieszenia. Konstrukcja uwzględnia gwinty o metrycznym profilu oraz tolerancje dopasowania, co ma znaczenie przy montażu w terenu i przy obciążeniach roboczych.

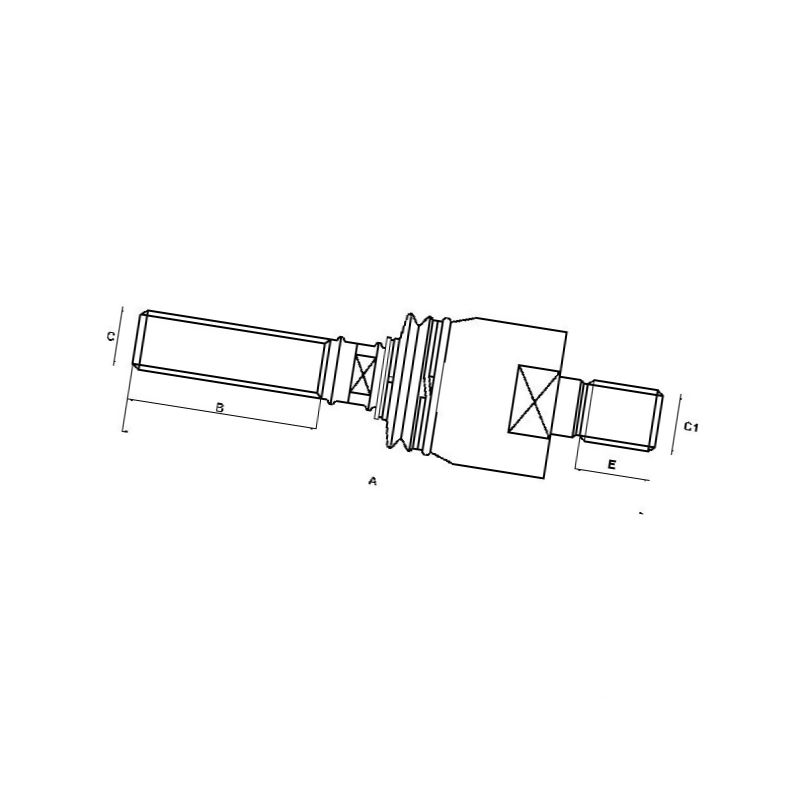

Specyfikacja obejmuje zarówno stronę końcową (zwrotnicę), jak i stronę drążka. Na końcu znajdują się gwinty M30 o skoku 1,50 mm i długości gwintu 36 mm (zwrotnica), a na stronie drążka gwint M28 z tym samym skokiem 1,50 mm i długością gwintu 70 mm. Całkowita długość 231 mm, szerokość główki 64,9 mm oraz gwint kierunkowy prawy zapewniają zgodność z parametrami zestawów dopasowanych do Twojej maszyny.

Zastosowanie

Produkt przeznaczony do stabilizacji i łączenia elementów przegubowych w układach napędowych i zawieszenia maszyn rolniczych. Dzięki precyzyjnym wymiarom i wysokiej jakości wykonania często stosowany jest w układach, gdzie wymagana jest trwałość i odporność na obciążenia w terenie. Sprawdza się w ciągnikach, maszynach uprawowych oraz w zestawach roboczych z elementami responsywnymi na drgania.

Weryfikacja dopasowania i montaż

• Sprawdź numer referencyjny: L231 wraz z oznaczeniami GDM28x1.5R i GKM30x1.5R, aby dopasować do konkretnej maszyny.
• Potwierdź, że gwinty końcowe są M30 (zwrotnica) i M28 (drążek) z tym samym skokiem 1.50 mm.
• Zweryfikuj długość całkowitą i długości gwintów: 36 mm (zwrotnica) oraz 70 mm (drążek) oraz długość roboczą 231 mm.
• Zmierz średnicę kuli przegubu (50 mm) oraz szerokość główki (64,9 mm) pod kątem zgodności z gniazdem montażowym.
• Upewnij się, że zastosowanie jest zgodne z zaleceniami producenta i schematem maszyny, aby uniknąć nieprawidłowego montażu.

Kilka uwag przed zakupem

Przed zakupem warto sprawdzić identyczność parametrów w danych technicznych maszyny i zestawów przegubowych. Zwróć uwagę na to, czy gwinty i długości odpowiadają Twojemu układowi. Należy także zwrócić uwagę na kompatybilność z typem gwintu - metryczny na obu końcach – oraz kierunek gwintu, aby zapewnić prawidłowe działanie po montażu. Sprawdzenie dopasowania po numerach referencyjnych i katalogowych pomoże uniknąć niezgodności i kosztownych zwrotów.
