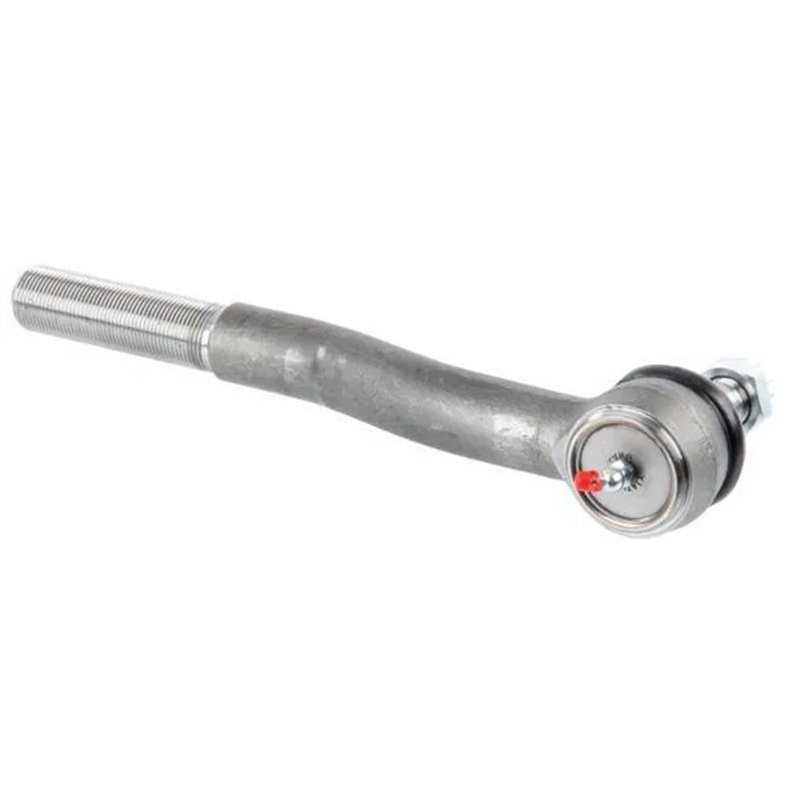

Przegub kulowy stożek- 24,5/28, L-320 , 1i1/4"-12L, wygięty w górę

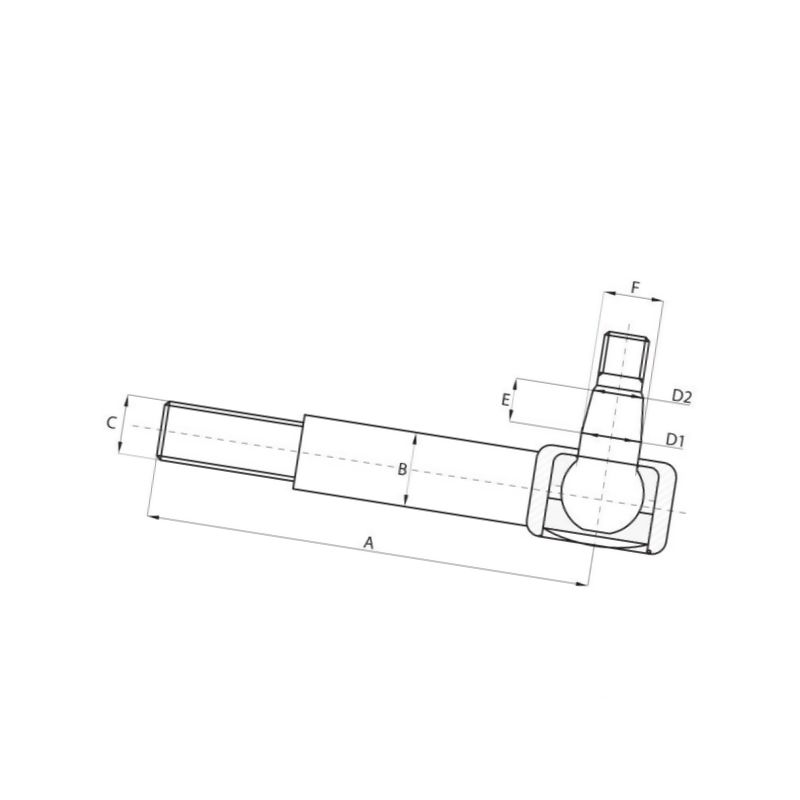

Przegub kulowy o stożkowym kształcie 24,5/28 i długości roboczej 330 mm, zaprojektowany do precyzyjnego połączenia drążków. Produkt charakteryzuje się gwintem calowym na obu stronach: strona drążka – 1-1/4 cal, 12 zwojów na cal; strona końcowa – M22 z gwintem i skokiem 1,50 mm. D2 (średnica osadzenia min.) wynosi 24,5 mm, D1 (średnica osadzenia max.) – 28 mm. Stożkowy kształt i wygięcie w górę umożliwiają odpowiednie ustawienie kąta pracy i łatwe wpięcie do układu zawieszenia maszyny.

To element układu jezdnego i kierowniczego, kluczowy dla prawidłowego przeniesienia ruchów i sił w układzie napędowym. Dzięki solidnej konstrukcji i precyzyjnym wymiarom zapewnia niezawodność pracy w gospodarstwie rolnym, zwłaszcza w maszynach wymagających precyzyjnego dopasowania długości i kąta połączenia.

Zastosowanie

Produkt przeznaczony do maszyn rolniczych, które wymagają przegubu kulowego o stożkowym zakończeniu z wygięciem w górę. Idealny do zestawów, które posiadają numery referencyjne dopasowane do serii Case IH i New Holland, zgodnie z informacjami katalogowymi dla numerów 128609A1, 86024884 i 86507390.

Najważniejsze cechy i parametry

• Średnica gwintu - strona drążka: 1-1/4 cal
• Ilość zwojów gwintu na cal - strona drążka: 12
• Średnica osadzenia min.: 24,5 mm
• Średnica osadzenia max.: 28 mm
• Długość stożka: 28 mm
• Średnica gwintu - strona końcowa (koło): M22
• Skok gwintu - strona końcowa (koło): 1,50 mm
• Długość robocza: 330 mm
• Długość gwintu - strona drążka: 115 mm
• Typ gwintu - strona drążka: Calowy
• Kierunek gwintu - strona drążka: Lewy
• Długość gwintu - strona końcowa (koło): 30 mm
• Rodzaj gwintu - strona końcowa (koło): Calowy
• Średnica zew. drążka: 32,5 mm

Weryfikacja dopasowania i przed zakupem

Aby upewnić się co do dopasowania, porównaj numer referencyjny produktu z posiadanymi częściami – w przedstawionych danych klient ma możliwość weryfikacji zgodności poprzez dopasowanie 128609A1, 86024884 i 86507390 do konkretnego modelu maszyny. Sprawdź również wymiary: gwint na stronie drążka (1-1/4 cal, 12 zwojów), gwint na stronie końcowej (M22, 1.50 mm) oraz długość roboczą (330 mm) i stożek o długości 28 mm. Upewnij się, że średnica osadzenia min. i max. odpowiada korpusowi maszyny oraz że kierunek gwintu (Lewy) i typ gwintu (Calowy) pasują do zestawu. Przed zakupem zweryfikuj, czy maszyna wymaga wygięcia w górę i czy końcowa część koła posiada kompatybilny gwint i średnicę.

Podsumowując, przegub ten stanowi solidny i precyzyjny element układu napędowego, wykorzystywany w zestawach do maszyn Case IH i New Holland. Aby dopasowanie było pewne, skontroluj wszystkie kluczowe dane techniczne i porównaj z oryginałem w dokumentacji maszyny.
