Przegub kulowy stożek-19,7/22,3-1:10, M24x1,5R L-105,

Przegub kulowy stożek-19,7/22,3-1:10, M24x1,5R L-105

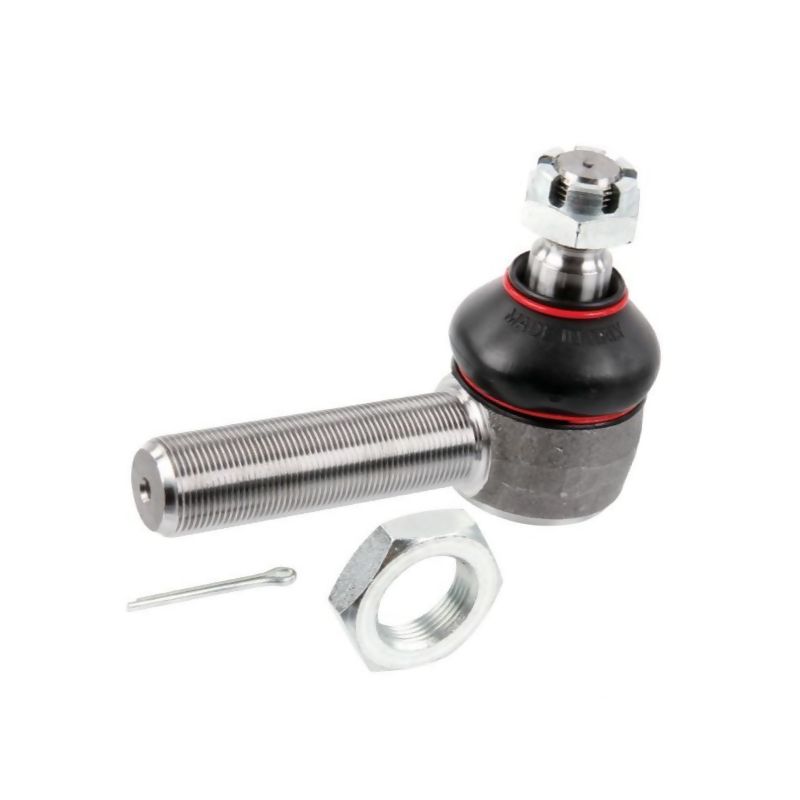

Końcówka drążka wysokiej jakości, zaprojektowana do precyzyjnego i trwałego połączenia w układach zawieszenia. Posiada stożek o długości 25,5 mm i całkowitą długość 105 mm, co zapewnia właściwe osadzenie w zakresie pracy kosztorysowej bez utraty sztywności układu. Gwint końcowy (koło) to M18, natomiast gwint po stronie drążka ma kierunek prawy z gwintem metrycznym. Średnica osadzenia minimalna 19,95 mm i maksymalna 22,25 mm gwarantują dopasowanie do szerokiego zakresu przekrojów części; gwint drążka ma średnicę M24 i skok 1,50 mm. Dodatkowo, stożek ma szerokość główki 41 mm, co wpływa na stabilność montażu.

Zastosowanie

Produkt przeznaczony do zastosowań w układach zawieszenia maszyn i pojazdów rolniczych, gdzie wymagana jest trwała redukcja luzów i pewne połączenie między elementami napędowymi. Dzięki specyfikacjom stożkowym i gwintom M24x1,5R oraz kołowemu M18, wpisuje się w standardy wielu układów napędowych stosowanych w gospodarstwach rolnych.

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

• Sprawdź identyczny numer katalogowy i zapisane dane techniczne z oryginału (stożek-19,7/22,3-1, M24x1,5R, L-105).
• Zweryfikuj długość roboczą 105 mm oraz całkowitą 105 mm, aby pasowały do przewidzianych w maszynie miejsc montażowych.
• Upewnij się, że gwinty końcowe odpowiadają M18 z prawego kierunku oraz że gwint drążka to M24 z prawym kierunkiem.

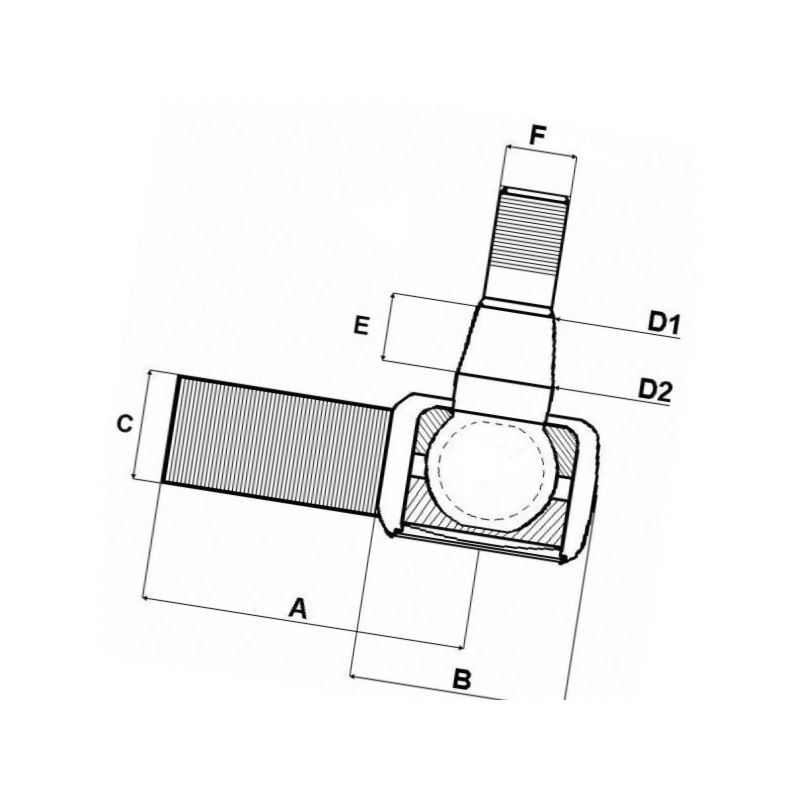

• Sprawdź średnicę osadzenia D1 (19,95 mm) i D2 (22,25 mm) pod kątem możliwości osadzenia w prowadnicach i tulejach.
• Zweryfikuj skok gwintu 1,50 mm zarówno na stronie końcowej, jak i na stronie drążka, aby zapewnić prawidłowy montaż i trwałość połączenia.

Przed zakupem warto skonsultować się z identyfikacją produktu na podstawie podanych danych technicznych, dopasować numer katalogowy AZ28775 do konkretnej maszyny i sprawdzić, czy końcówka spełnia wymagania dla Twojego układu zawieszenia. Dzięki starannie dobranym parametrom, ta końcówka drążka zapewnia stabilność i pewność montażu w codziennym użytkowaniu rolniczym.
