Przegub kulowy stożek-18,2/20,3-1:10, M18x1,5R L-115,

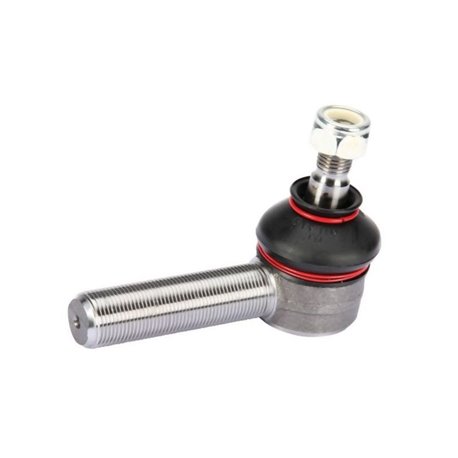

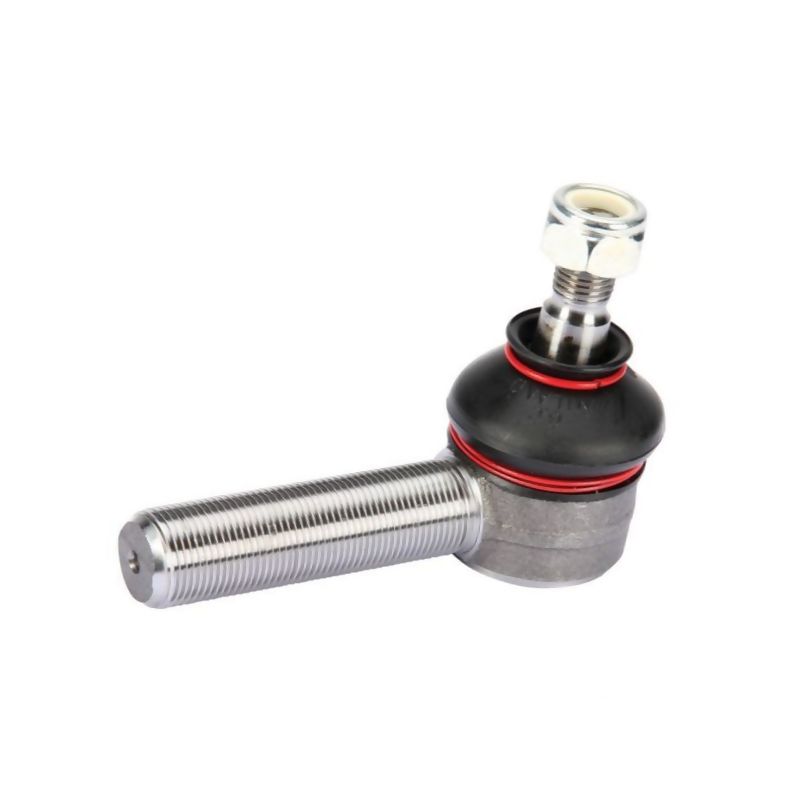

Końcówka drążka stożek-18,2/20,3-1:10, M18x1,5R L-115

Końcówki drążków z gwintem zewnętrznym to niezawodny element układów kierowniczych oraz zawieszenia w maszynach rolniczych. Opisywany egzemplarz charakteryzuje się stożkowym zakończeniem oraz długością roboczą 115 mm. Gwint zewnętrzny ma charakter metryczny, o wartości M18x1,5R, z prawym kierunkiem gwintu na obu stronach (drążka i końcówka koła).

Parametry konstrukcyjne zapewniają kompatybilność z elementami pasującymi do stożkowych połączeń drążków. Dla prawidłowego dopasowania istotne są średnice osadzenia: min. 17,9 mm i max. 20,3 mm, szerokość główki 44 mm, a średnica zew. drążka 44 mm. Długość gwintu na stronie drążka wynosi 79 mm, a na stronie końcowej koła – 22 mm, z skokiem gwintu 1,50 mm w obu stronach.

Zastosowanie

Produkt przeznaczony do wymiany w mechanizmach zewnętrznych gwintów drążków i końcówek, w tym w zestawach kierowniczych i układach zawieszenia w maszynach rolniczych. Dzięki stożkowemu kształtowi i precyzyjnym wymiarom zapewnia stabilne połączenie i odpowiednie ustawienie geometrii układu.

Weryfikacja dopasowania i na co uważać przed zakupem

• Sprawdź numer referencyjny: 67453504 – porównaj z dokumentacją maszyny i katalogiem części.

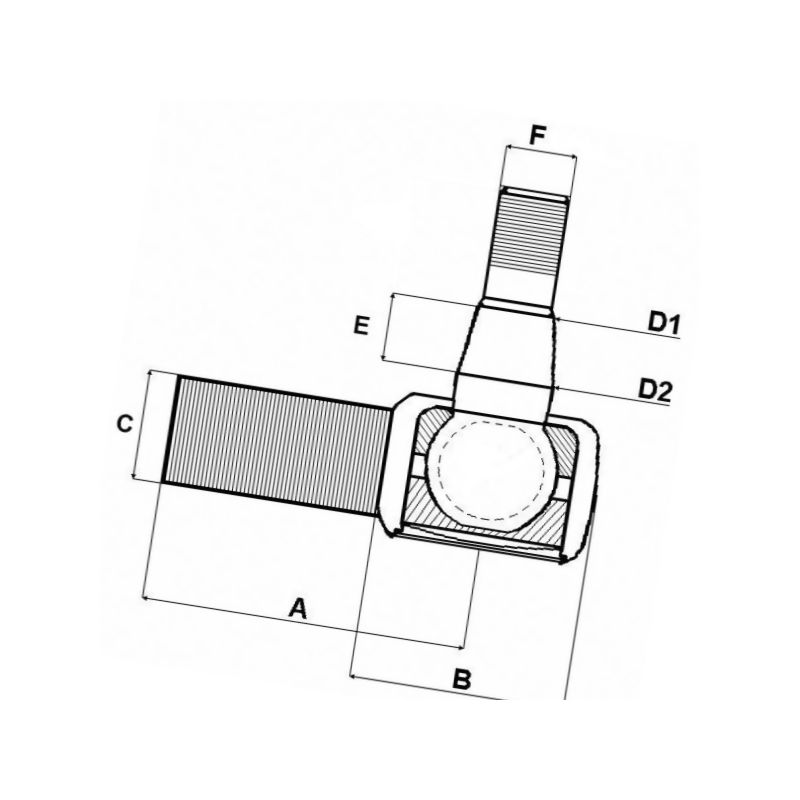

• Zweryfikuj średnice osadzenia: D1 17,9 mm i D2 20,3 mm oraz średnicę zew. drążka 44 mm.
• Potwierdź rodzaj gwintu: M18x1,5R, prawy, na obu stronach (drążek i koło).
• Upewnij się, że długość stożka E i długość gwintu na obu stronach odpowiada wymaganiom maszyny.
• Sprawdź zgodność z modelem i datumem montażowym; nie zastosuj substytutów, jeśli nie ma pewności co do dopasowania.

Przy zakupie warto zwrócić uwagę na zgodność numerów katalogowych i referencyjnych z dokumentacją maszyny, aby mieć pewność, że część będzie pasować bez modyfikacji. Dla pewności dopasowania warto sprawdzić również tolerancje w zakresie średnic osadzenia oraz skoków gwintu, które wpływają na trwałość połączenia i komfort użytkowania.
