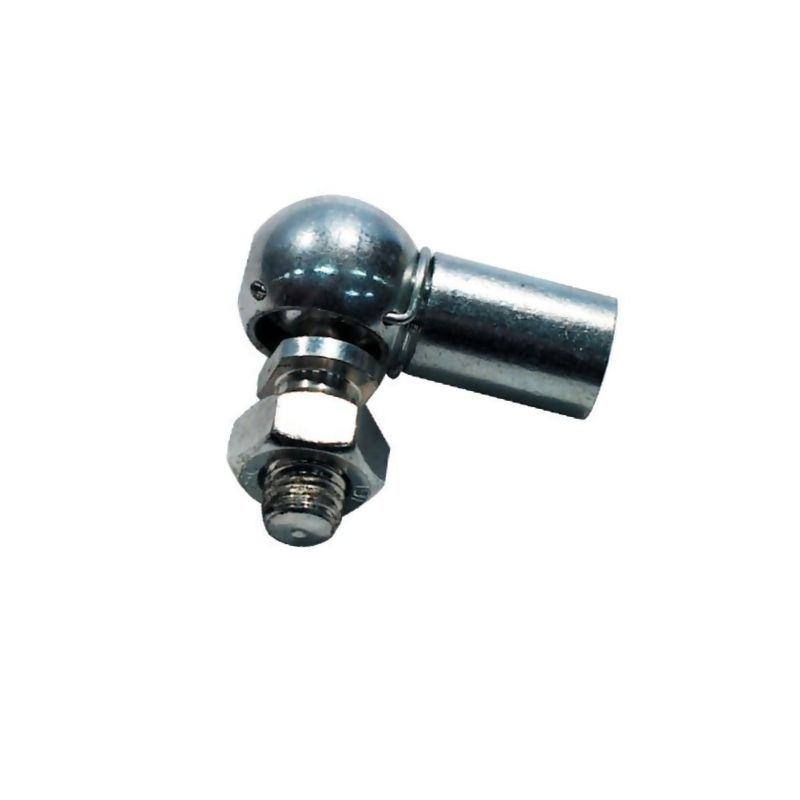

Przegub kulowy M10 L/M10x20, kulka 16mm

Przegub kulowy M10 L/M10x20, kulka 16mm

Przegub kulowy stanowi solidne połączenie obrotowe z kulą o średnicy 16 mm. Wymiary zgodne z podanymi danymi technicznymi: długość całkowita 35 mm, długość robocza 35 mm, gwint na szerokiej stronie to M10 o długości 20 mm, kierunek gwintu prawy. Dołączone wymiary i parametry pozwalają na precyzyjne dopasowanie do układów złącznych stosowanych w maszynach rolniczych i wyposażeniu gospodarstwa.

Najważniejsze informacje techniczne:

Zastosowanie

Produkt przeznaczony do połączeń przegubowych o wymogach zapewniających precyzyjne osiowe ruchy i wytrzymałość na obciążenia. Sprawdza się w konstrukcjach, gdzie wymagana jest swobodna regulacja kąta i solidny styk kuli z gniazdem.

Praktyczne cechy

• Średnica kuli: 16 mm
• Długość całkowita: 35 mm
• Długość robocza: 35 mm
• Gwint strony końcowej: M10, długość 20 mm, kierunek prawy, typ metryczny
• Średnica gwintu na stronie drążka: M10, kierunek lewy, typ metryczny
• Rozmiar klucza: 13 mm
• Materiał: cynk

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

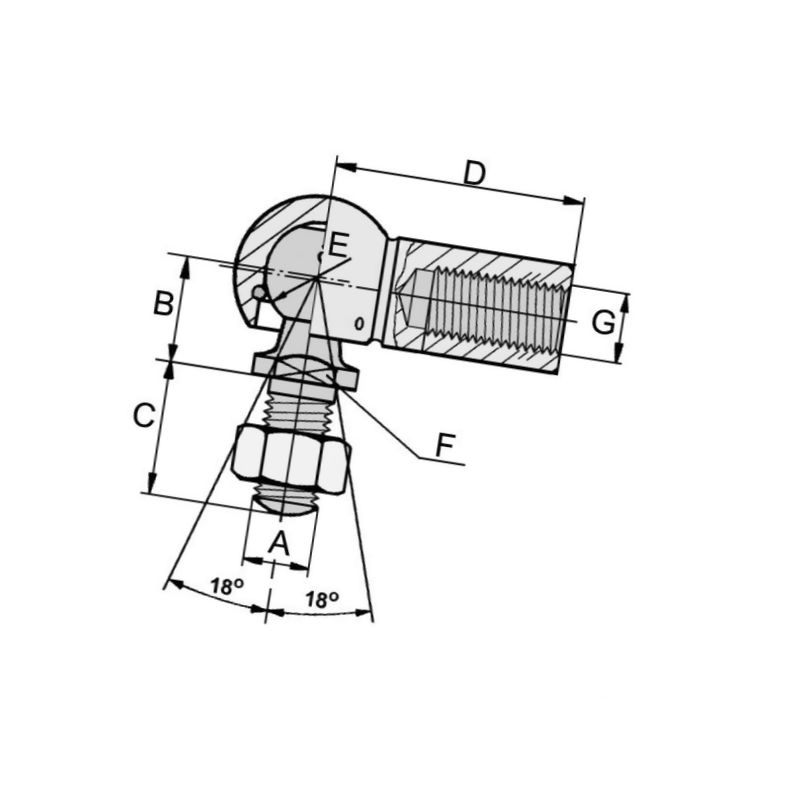

Aby dopasować przegub kulowy do istniejącej maszyny, porównaj zestawienie numerów referencyjnych i wartości z danych źródłowych: M10 na stronie końcowej oraz M10 na stronie drążka, a także wymiary B (od góry końcówki do osi kuli) i C (długość gwintu). Upewnij się, że długości gwintów oraz kierunki gwintu odpowiadają układowi montażowemu. Sprawdź, czy kształt i średnica kuli (16 mm) pasuje do gniazda przegubu. Zwróć uwagę na materiał – cynk zapewnia ochronę antykorozyjną w warunkach typowych gospodarstw rolnych. Jeśli masz wątpliwości co do dopasowania, skonsultuj zestawienie z dokumentacją maszyny lub numerem katalogowym 9508-CA98531, aby potwierdzić zgodność z Twoim modelem. Możliwe jest dopasowanie do systemów, gdzie kluczowy jest rozmiar 13 mm do montażu, a także parametry gwintów metrycznych z obu stron."]
