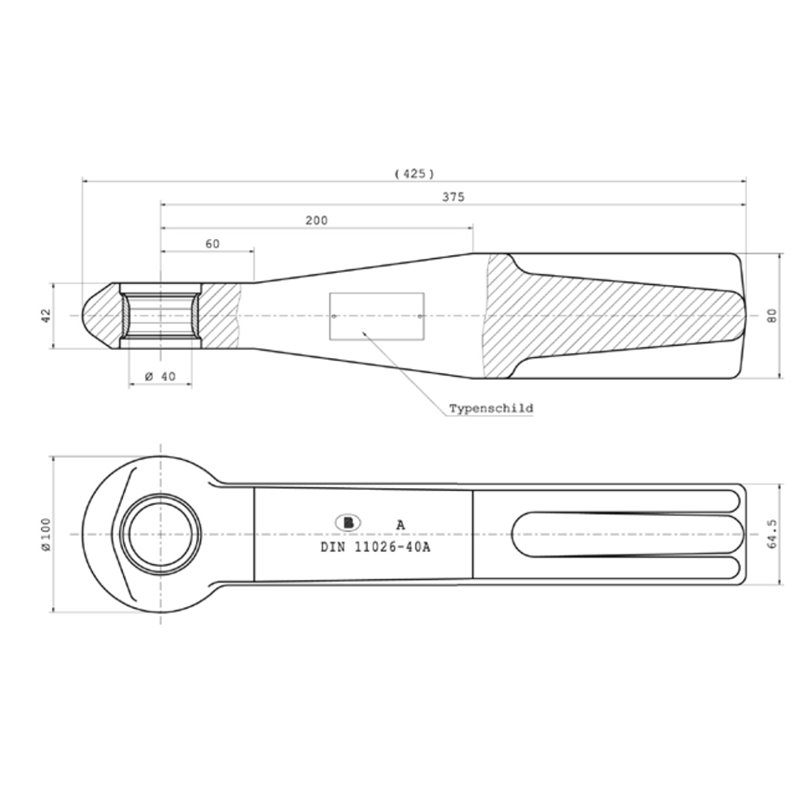

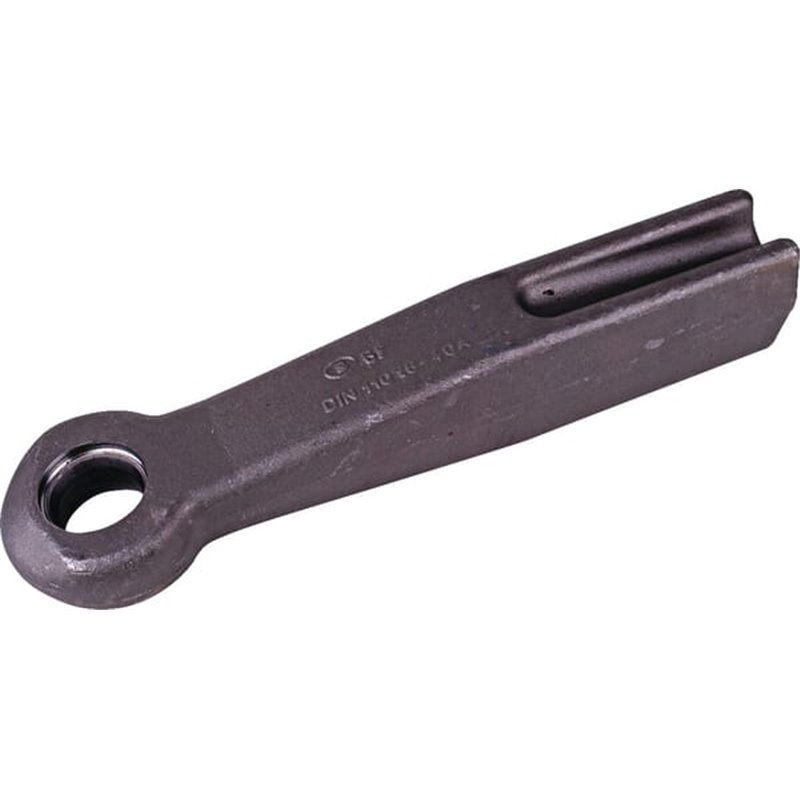

Ucho zaczepu fi40 2/14t 65x80 L375 (M 9806) do wspawania, Bernhofer Z-064.1

Przekrój wału wys. x szer. 80 x 64,5 mm
Długość od środka oka do końca trzonka 375 mm
Tuleja o średnicy wewnętrznej 40 mm
Grubość oczka 42 mm
Typ Z-064.1
Dopuszczenie ABG nr. M9806
Dopuszczalna wartość D 135 kN - 13766.17kg
Dopuszczalna wartość Dc 68,7 kN - 7005.45kg
Dopuszczalne obciążenie podpory 1800 kg przy 40 km/h, 2200 kg do 40 km/h
Dopuszczalna masa całkowita przyczepy ze sztywnym dyszlem 14 000 kg
Materiał S355J2 | 1,0570
Waga ukończona 11,72kg

Wartość D: teoretyczny wskaźnik siły uciągu wyznaczający hipotetyczną dynamiczną siłę poziomą pomiędzy pojazdem ciągnącym a przyczepą z przednią osią skrętną (bez pionowego nacisku na zaczep)

Wartość Dc: teoretyczny wskaźnik siły uciągu wyznaczający hipotetyczną dynamiczną siłę poziomą pomiędzy pojazdem ciągnącym a przyczepa centralno-osiową (występuje nacisk pionowy na zaczep)
