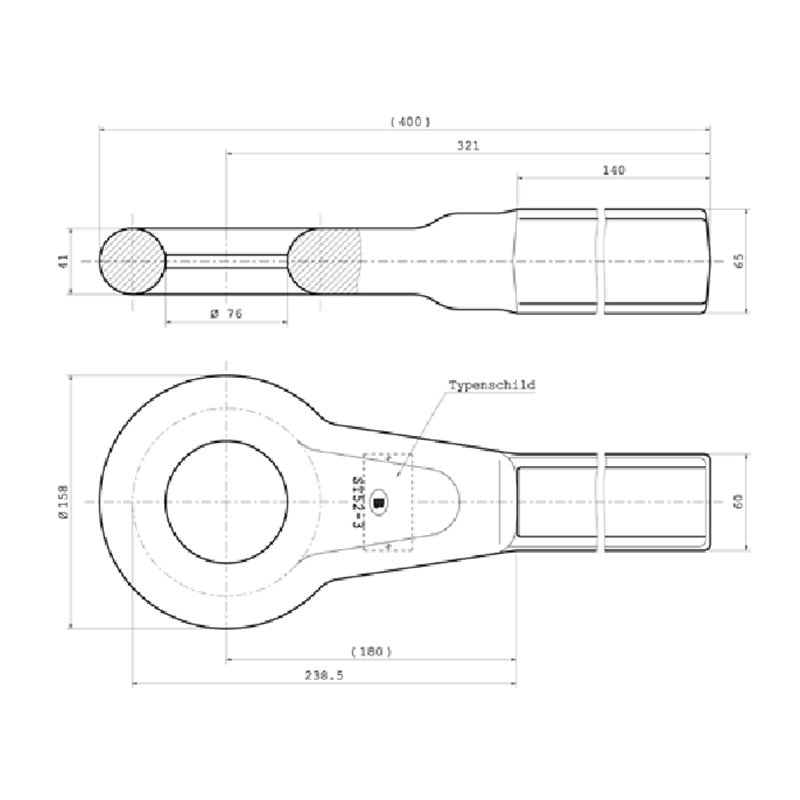

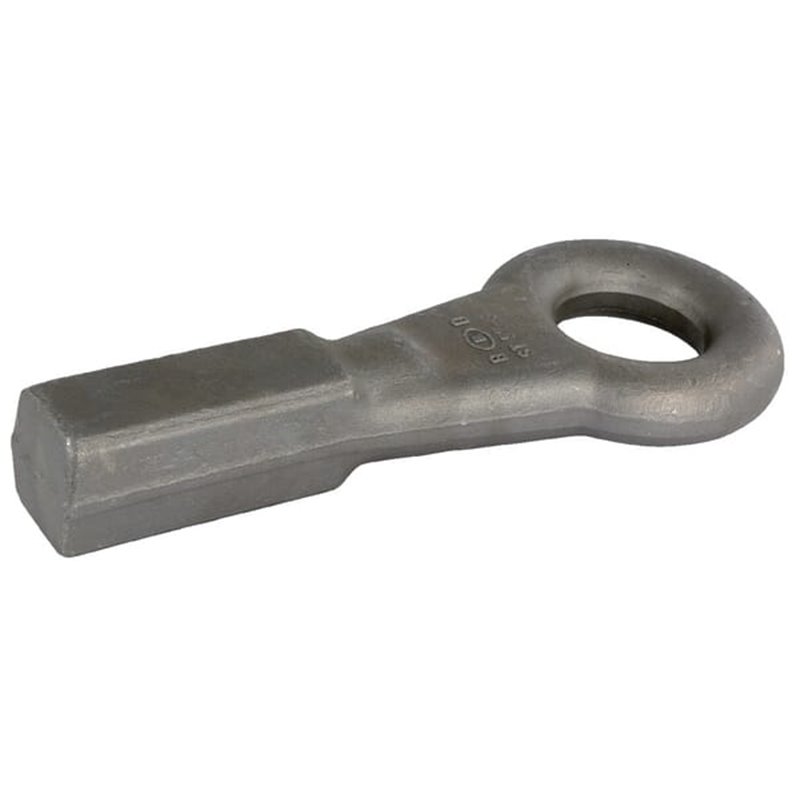

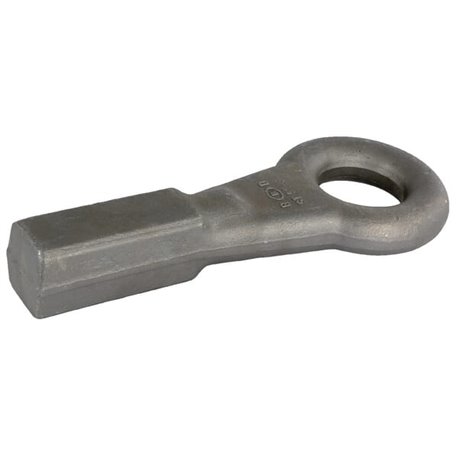

Ucho zaczepu fi76 05/ t 60x65 L321 do wspawania, Nato Bernhofer Z-023.1

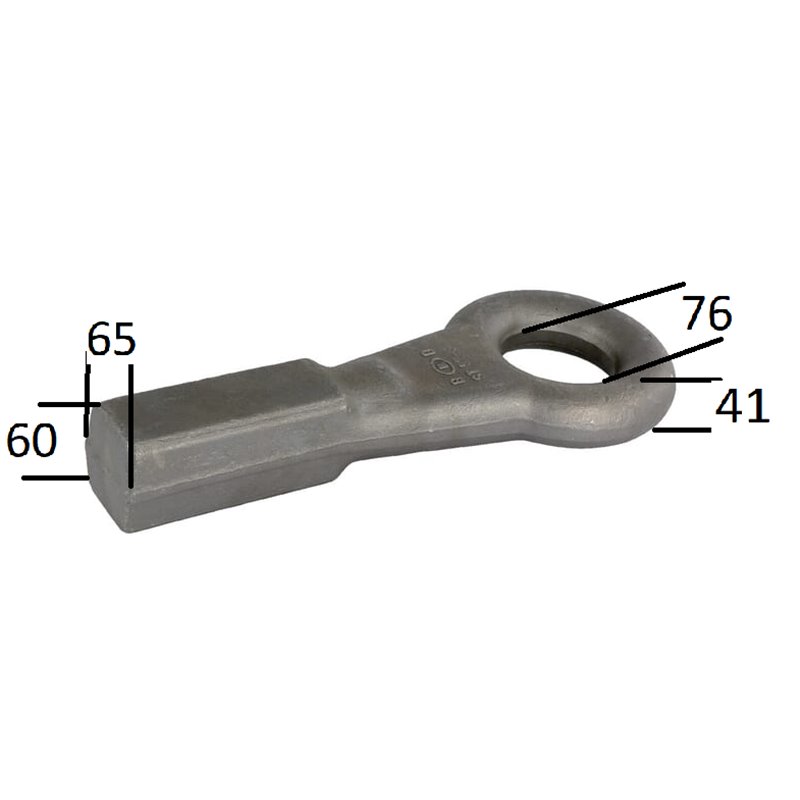

Przekrój wału 65 x 60 mm
Długość od środka oka do końca trzonka 321 mm
Otwór Ø 76 mm perforowany
Pierścień grubości oczka Ø 41 mm
Typ Z-023.1
Zatwierdzenie EWG nr. e4*94/20*3100*00
Dopuszczalna wartość D 125 kN - 12746.45kg
Dopuszczalna wartość Dc 66 kN - 6730.13kg
Dopuszczalne obciążenie podpory 500 kg
Dopuszczalna wartość V 20 kN
Materiał S355J2 | 1,0570
Waga ukończona 10,64 kg

Wartość D: teoretyczny wskaźnik siły uciągu wyznaczający hipotetyczną dynamiczną siłę poziomą pomiędzy pojazdem ciągnącym a przyczepą z przednią osią skrętną (bez pionowego nacisku na zaczep)

Wartość Dc: teoretyczny wskaźnik siły uciągu wyznaczający hipotetyczną dynamiczną siłę poziomą pomiędzy pojazdem ciągnącym a przyczepa centralno-osiową (występuje nacisk pionowy na zaczep)
