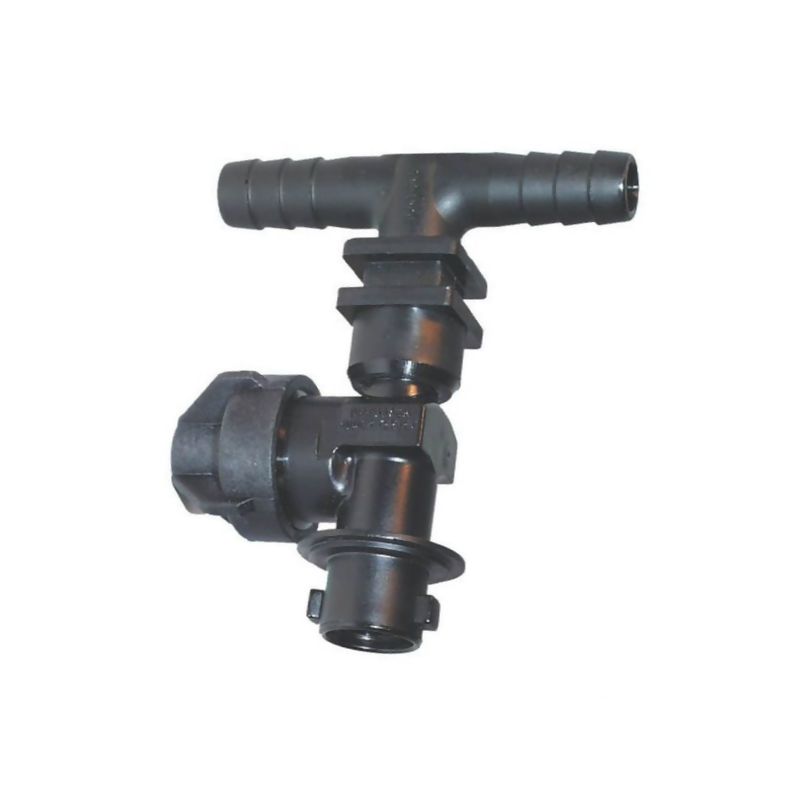

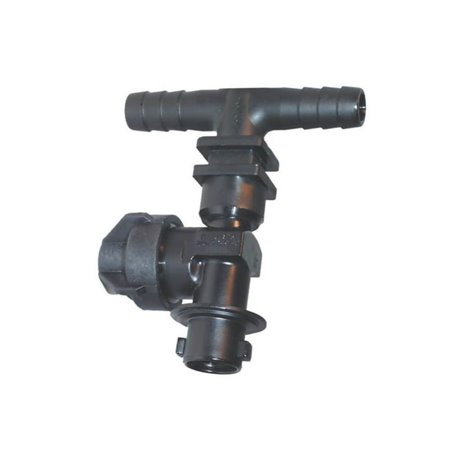

Korpus QJ200 TeeJet do węża 3/8" przelotowy

Korpus QJ200 TeeJet do węża 3/8" przelotowy

Korpusy Quick TeeJet z zaworem membranowym z serii QJ200 są projektowane do niezawodnego połączenia węży o średnicy wewnętrznej 3/8" oraz innych konfiguracjach zależnie od wersji króćców. Standardowa membrana wykonana jest z materiału EPDM, z możliwością opcjonalnego wyboru tworzywa Viton®. Zawór zamyka się pod ciśnieniem wstępnym zgodnym z konstrukcją serii Teejet ChemSaver®, otwierając przy ciśnieniu około 0,7 bara (10 PSI). Maksymalne ciśnienie robocze wynosi 9 barów (125 PSI).

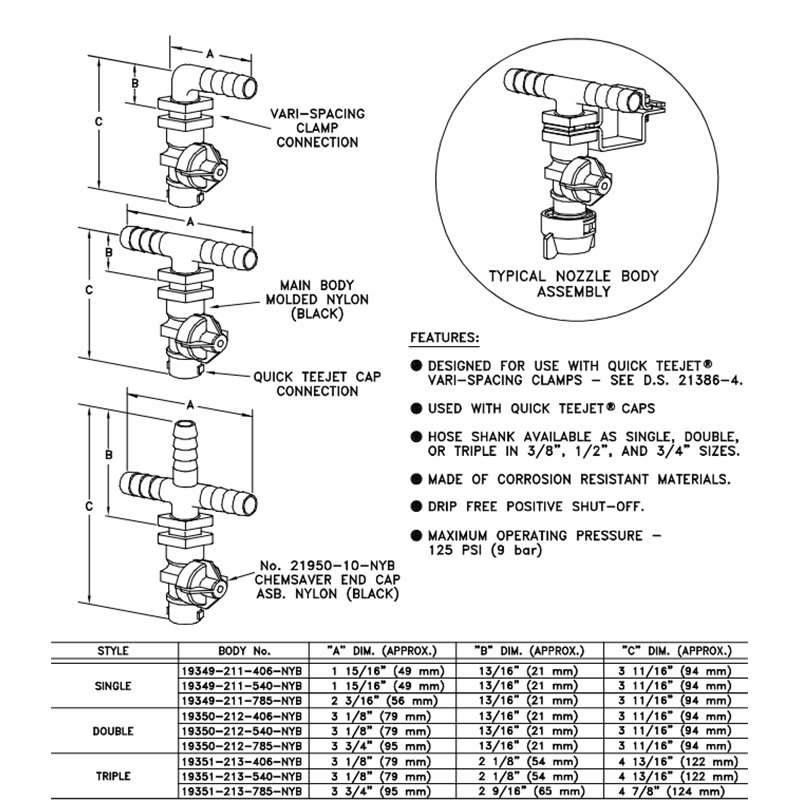

Dane techniczne wskazują na przelotowy charakter korpusu oraz możliwość konfiguracji z jedno-, dwu- lub trójstronnymi króćcami do dopasowania do różnych układów instalacyjnych. Dla stabilnego i trwałego połączenia warto zwrócić uwagę na zgodność średnicy węża z wnętrzem króćców oraz na właściwy dobór materiału membrany do środowiska pracy.

Zastosowanie

Produkt znajduje zastosowanie w systemach rolniczych, gdzie wymagane jest pewne i szczelinowe połączenie węża do układów dozowania lub dozowników. Dzięki przelotowej konstrukcji umożliwia płynny przepływ i bezpieczne kontrolowanie przepływu płynów.

Najważniejsze cechy (wynikające z danych)

• Korpus z serii QJ200 do węża 3/8" przelotowy
• Możliwość wyboru membrany EPDM lub Viton® (opcja)
• Zawór zamykający z serii ChemSaver®; otwiera się przy ciśnieniu 0,7 bara (10 PSI)
• Maksymalne ciśnienie robocze: 9 barów (125 PSI)
• Wersje króćców do węży 3/8" i 1/2"

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

Aby dopasować korpus do maszyny, sprawdź numer referencyjny i dopasuj go do zestawu TeeJet w systemie dozowania. Upewnij się, że średnica węża i rodzaj króćca odpowiadają specyfikacji: 3/8" przelotowy oraz wersja króćców wybrana zgodnie z instalacją. Przed zakupem oceń rodzaj medium, temperaturę pracy oraz wymagane ciśnienie robocze, aby dobrać właściwą wersję membrany (EPDM lub Viton®). Zachowaj ostrożność przy montażu, aby uniknąć wycieków i zapewnić prawidłowy przepływ.
