Korpus QJ17560A TeeJet do rury 20mm przyłącze F 7,0mm

Korpus QJ17560A TeeJet do rury 20mm przyłącze F 7,0mm

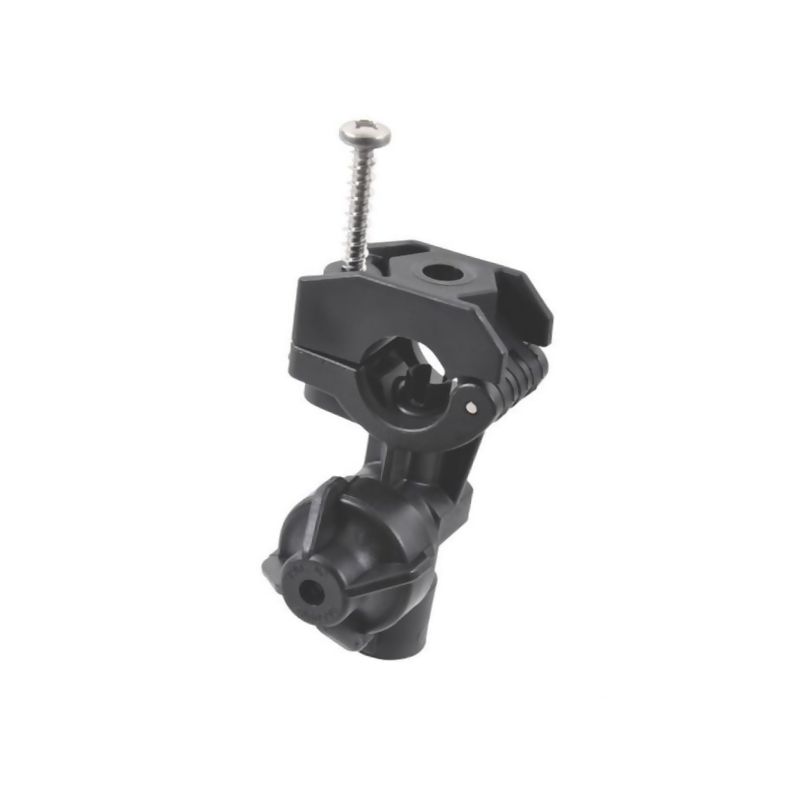

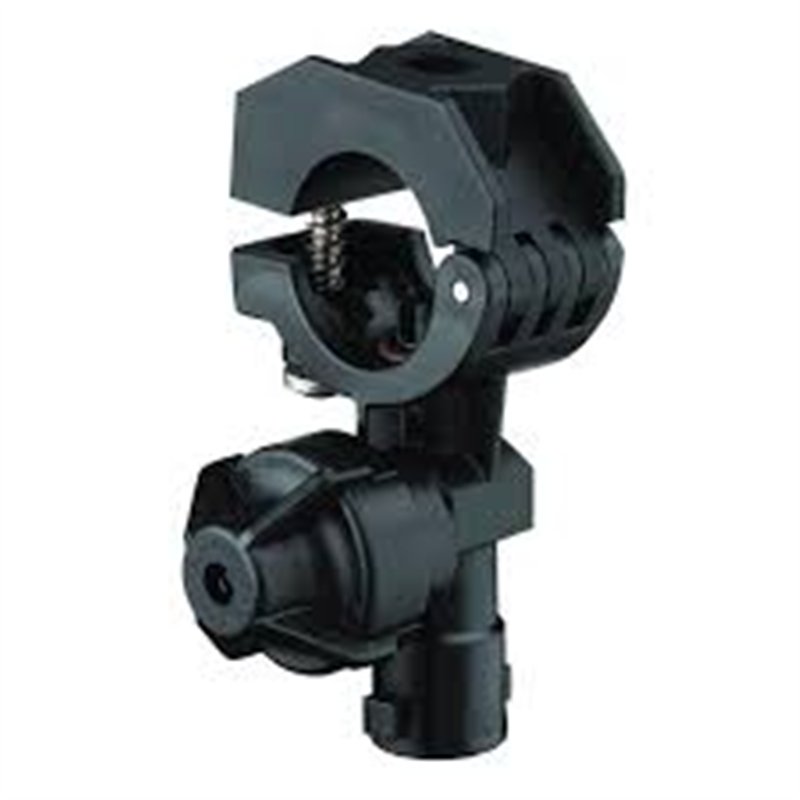

Korpusy pojedyncze TeeJet QJ17560A-NYB służą do szczelnego zamykania i precyzyjnego sterowania przepływem w systemach dawkujących. Przystosowany do montażu na rurze 20 mm, można go zamontować także w układach z innymi średnicami rur, w zależności od zastosowania, zapewniając stabilne połączenie i niezawodne działanie elementów sterujących. Standardowa membrana wykonana z EPDM, z możliwością wymiany na materiał Viton w zależności od wersji, co wpływa na odporność chemiczną i trwałość przy różnych substancjach. W instrukcjach montażowych podkreślono również możliwość osadzenia w otworze 9,5 mm (3/8" lub 7,0 mm (9/32"), co umożliwia pewny montaż na płaskich powierzchniach oraz w instalacjach rurowych. Maksymalne ciśnienie robocze elementu to 20 barów (300 PSI). Prędkość przepływu zależy od spadku ciśnienia – 8,5 l/min (2,25 gal./min) przy spadku 0,34 bara (5 PSI) oraz 12,0 l/min (3,18 gal./min) przy spadku 0,69 bara (10 PSI).

Zastosowanie

Produkt jest przeznaczony do systemów dozujących i aplikacyjnych w gospodarstwie, gdzie wymagana jest precyzyjna regulacja przepływu cieczy w układach rurowych o średnicy 20 mm. Dzięki solidnemu wykonaniu i możliwości dopasowania do różnych średnic w układach, korpus ten sprawdzi się w instalacjach na belkach mokrych oraz w sieciach rurowych stosowanych w ochronie upraw i nawadnianiu.

Najważniejsze cechy praktyczne

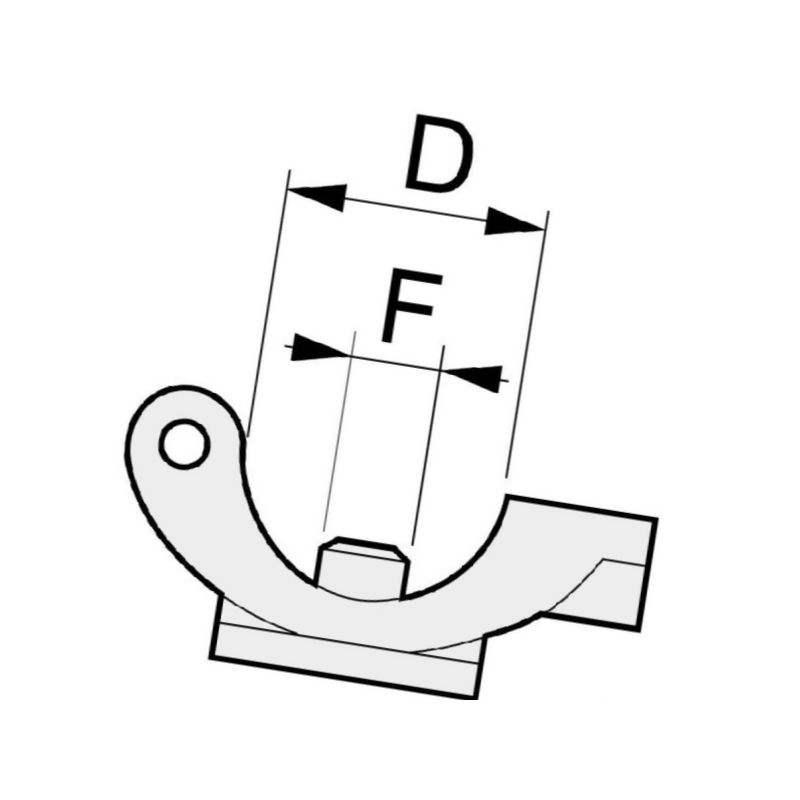

• Przyłącze Fi 7,0 mm i przewidziany montaż w rurach 20 mm
• Maksymalne ciśnienie robocze: 20 barów
• Membrana EPDM (możliwość wymiany na Vitoniny)
• Otwór montażowy w podzespołach 9,5 mm lub 7,0 mm umożliwia montaż na płaskich powierzchniach
• Wydajność: 8,5–12,0 l/min w zależności od spadku ciśnienia

Weryfikacja dopasowania i co przed zakupem

Przed zakupem sprawdź, czy numer referencyjny odpowiada posiadanym komponentom: QJ17560A, QJ17560A-NYB, oraz czy rury używane w instalacji mają średnicę 20 mm. Zweryfikuj także, czy przyłącze F 7,0 mm pasuje do Twojej instalacji. Dla pewności dopasuj parametry do dokumentacji maszyny i systemu dozowania. Zwróć uwagę na materiał membrany, jeśli substancje w gospodarstwie wymagają odporności na chemikalia, rozważ wersję Viton. Upewnij się, że montaż jest wykonywany zgodnie z instrukcją i zapewnia prawidłowe uszczelnienie oraz bezpieczne ciśnienie operacyjne.
