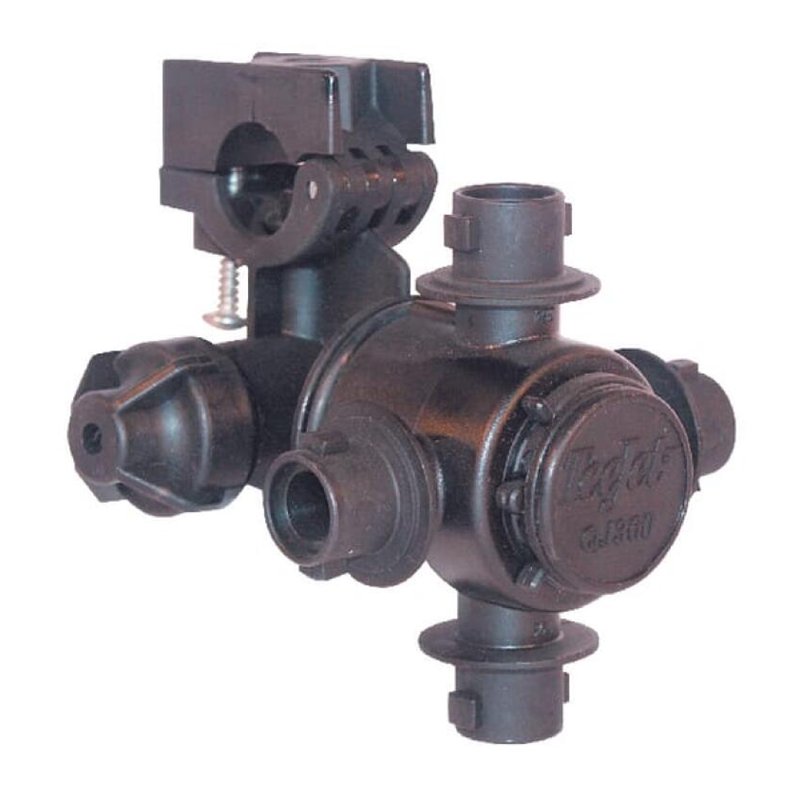

Korpus QJ364C TeeJet 4 do rury 1/2" - 21mm przyłącze F 9,5mm

Korpus QJ364C TeeJet 4 do rury 1/2" - 21mm przyłącze F 9,5mm

QJ364C-12-NYB

Wersje korpusu wielopozycyjnego QJ360E są przeznaczone do montażu na rurach o średnicy zewnętrznej 20 mm. Korpus ten umożliwia konfigurację z 3, 4 lub 5 pozycjami operacyjnymi, co ułatwia zamianę rozpylaczy oraz płukanie przewodów rurowych. Dzięki odcięciu przepływu między pozycjami oraz automatycznemu ustawieniu rozpylaczy o płaskim strumieniu, praca na belce jest bardziej efektywna. Maksymalne ciśnienie robocze wynosi 20 barów, a zakres dopasowania obejmuje połączenia z rurami 20 mm, 25 mm, 1/2", 3/4" i 1". Zawiera membranowy zawór zwrotny ChemSaver®, który gwarantuje szczelność zamknięcia. Standardowa membrana wykonana jest z EPDM; dostępna opcja z membraną Viton®. Dodatkowe wersje obejmują zawory odcinające Air ChemSaver lub e-ChemSaver®. Prędkość przepływu wynosi 8,5 l/min (2,25 gal./min) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz 12,0 l/min (3,18 gal./min) przy spadku ciśnienia do 0,69 bara (10 PSI). Montuje się go w otworze 9,5 mm (3/89) wywierconym w rurze lub przewodzie rurowym. Górny zacisk, umieszczony na zawiasach, zmniejsza czas montażu i mieści się w najczęściej używanych profilach belki.

Serie korpusów wielopozycyjnych QJ360E oferują możliwość mocowania wyłącznie na rurach o średnicy zewnętrznej 20 mm. Prędkość przepływu w tym wariancie wynosi 5,7 l/min (1,5 gal./min) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz 8,0 l/min (2,1 gal./min) przy spadku ciśnienia do 0,69 bara (10 PSI). Zmniejszone przestrzenie wewnętrzne zwiększają szybkość odcięcia zaworem ChemSaver, a wycięcie w rurze wlotowej korpusu umożliwia dokładniejsze opróżnianie belki z pozostałości cieczy i ogranicza tworzenie się osadów.

Zastosowanie

• Wielopozycyjny korpus do oprysku w systemach rurowych z możliwością dopasowania do średnic rur 20–25 mm i 1/2".
• Idealny do instalacji na belkach z szybką wymianą rozpylaczy i efektywnym płukaniem układu.
• Zapewnia precyzyjne ustawienie rozpylaczy o płaskim strumieniu w zależności od potrzeb oprysku.

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

• Sprawdź, czy belka i system rurowy obsługują średnicę zewnętrzną 20 mm oraz odpowiadające połączenia 1/2".
• Upewnij się, że dostępne są odpowiednie wersje z membraną EPDM lub Viton® oraz opcjonalnymi zaworami odcinającymi.
• Zweryfikuj maksymalne ciśnienie robocze w swoim układzie (do 20 barów dla tego korpusu).
• Skontroluj, czy otwór montażowy korpusu pasuje do stosowanego w belce wymiaru 9,5 mm (3/89) i czy górny zacisk mieści się w profilach belki, którymi dysponujesz.

Przed zakupem warto potwierdzić identyczność numeru referencyjnego z aktualną ofertą oraz dopasowanie do maszyny, aby zapewnić bezproblemowy montaż i optymalną pracę systemu oprysku.
