Korpus QJ363C TeeJet 3 do rury 1" - 34mm przyłącze F 9,5mm

Korpus QJ363C TeeJet 3 do rury 1" - 34mm przyłącze F 9,5mm

Korpus QJ363C należy do serii wielopozycyjnych korpusów korpusów QJ360E, przeznaczonych do montażu na rurach o średnicy zewnętrznej 20 mm. Umożliwia ustawienie rozpylaczy w trzech pozycjach, co ułatwia zamianę rozpylaczy i skuteczne płukanie przewodów rurowych. Zawiera membranowy zawór zwrotny ChemSaver gwarantujący szczelność zamknięcia; standardowa membrana EPDM, opcjonalnie Viton®. Złącze w formie 34 mm przyłącza F i 9,5 mm wlotu zapewnia kompatybilność z systemami rurociągów o podanych wymiarach.

Dostępne w konstrukcji dopasowanej do połączeń z rurami 20 mm, 25 mm, 1/2", 3/4" i 1". Maksymalne ciśnienie robocze to 20 barów. Konstrukcja w górnym zacisku z możliwością montażu na powierzchniach płaskich skraca czas montażu i znajduje zastosowanie w popularnych profilach belki.

Prędkość przepływu: 8,5 l/min (2,25 gal./min) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz 12,0 l/min (3,18 gal./min) przy spadku ciśnienia do 0,69 bara (10 PSI). Dodatkowe informacje o zaworze odcinającym 21950 ChemSaver dostępne są na stronie producenta. Standardowa membrana wykonana z EPDM; możliwość wyboru membrany Viton® jako opcji.

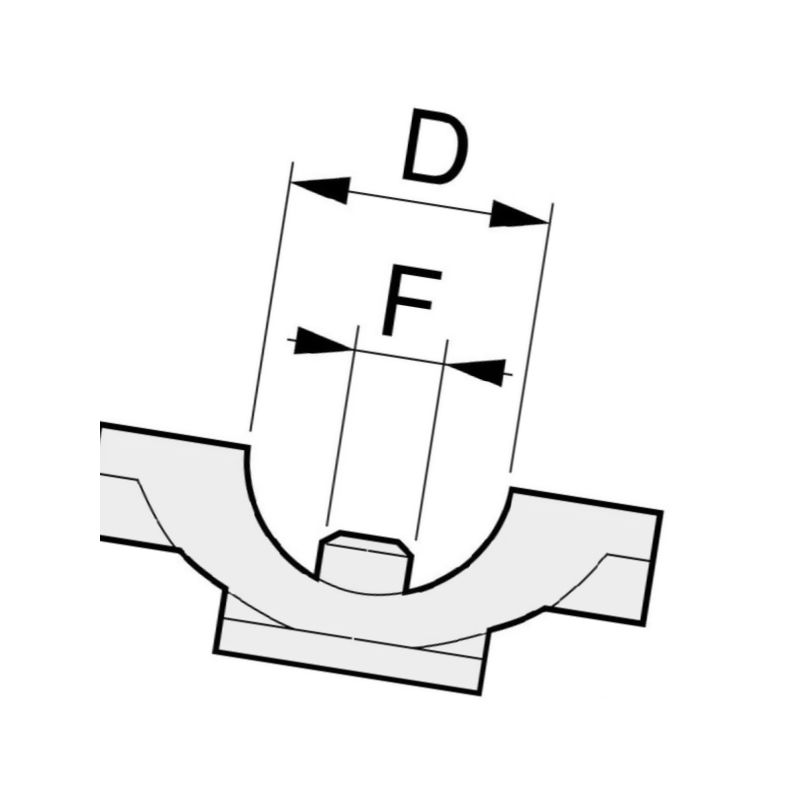

Montowany na otwór 9,5 mm (3/89) wywiercony w rurze lub przewodzie rurowym. Gniazdo sześciokątne w górnym zacisku umożliwia mocowanie do powierzchni płaskich i mieści śruby 5/16" lub M8. Górny zacisk na zawiasach redukuje czas montażu i dopasowuje się do najczęściej używanych profili belki.

Zastosowanie

Produkt idealny do systemów opryskowych, gdzie potrzebna jest multi-pozycyjna regulacja rozpylaczy, szybkie płukanie układu i pewne zamknięcie obiegu cieczy dzięki zaworowi ChemSaver. Wersje dostępne są w wariantach dopasowanych do różnych średnic rur i połączeń, co ułatwia dopasowanie do istniejących instalacji.

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

• Sprawdź średnicę rury zewnętrznej i dopasuj do niej korpus (20 mm, 25 mm, 1/2", 3/4", 1").
• Upewnij się, że wybrany wariant ma odpowiednie przyłącze 34 mm i 9,5 mm.
• Zweryfikuj maksymalne ciśnienie robocze 20 barów i zgodność z parametrami układu opryskowego.
• Sprawdź, czy w zestawie znajduje się membrana EPDM; istnieje opcja membrany Viton®.
• Zweryfikuj obecność zaworu zwrotnego ChemSaver i możliwość dopasowania do instalacji rurowej.

Przy dopasowaniu warto sprawdzić także kompatybilność z modelem QJ360E i całym zestawem korpusów multi-pozycyjnych z serii QJ360E, aby zapewnić spójność działania całego układu opryskowego.
