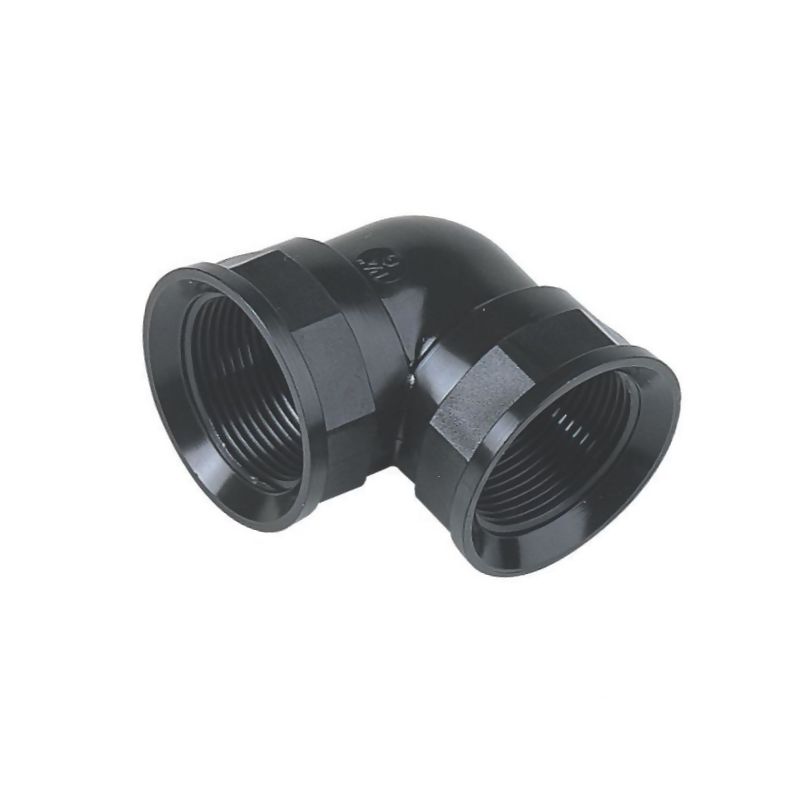

Złącze 90° gwint wew. 1”

Złącze 90° gwint wew. 1”

To złącze kątowe o kącie 90 stopni umożliwia wygodne podłączenie dwóch przewodów w instalacjach rolniczych. Wyprodukowane przez markę Arag, zaprojektowane z myślą o trwałości i pewnym, szczelnym połączeniu.

Złącze ma żeński gwint wewnętrzny o średnicy 1 cal (1") z gwintem BSP i długością gwintu 23 mm. Obie strony złącza pracują w układzie gwintu, co zapewnia kompatybilność z typowymi elementami systemu. Kąt montażu 90° pozwala na elastyczne ułożenie instalacji w ograniczonych przestrzeniach.

Zastosowanie

Idealne do łatwego łączenia elementów instalacji hydraulicznej w gospodarstwach rolnych, gdzie potrzebne są proste i pewne połączenia przy zachowaniu kompaktowych rozmiarów. Złącze sprawdza się w połączeniach z rurami i przewodami, w warunkach, które wymagają kąta prostego w układzie przepływu.

• Marka: Arag
• Typ złącza nr 1: złącze kąowe, gwint BSP
• Typ przyłącza nr 1: żeński
• Średnica gwintu nr 1: 1 cal
• Długość gwintu nr 1: 23 mm
• Typ gwintu nr 1: BSP
• Typ złącza nr 2: gwint
• Typ przyłącza nr 2: żeński
• Średnica gwintu nr 2: 1 cal
• Typ gwintu nr 2: BSP
• Wymiar od osi złącza nr 2 do końca kolejnego złącza (A): 42,5 mm
• Kąt: 90°

Weryfikacja dopasowania i dopasowanie do maszyny

Przed zakupem warto potwierdzić zgodność z katalogowymi oznaczeniami. Sprawdź, czy numer referencyjny złącza odpowiada używanemu zestawowi: gwint wewnętrzny 1” (1 cal), BSP, żeński, oraz czy długość gwintu wynosi 23 mm. Porównaj także kąty i końcówki złącz, aby zapewnić kompatybilność z istniejącymi elementami instalacji.

Podczas dopasowywania zwróć uwagę na wymagany materiał instalacji, aby uniknąć nieprawidłowego dopasowania. Złącze przeznaczone jest do zastosowań z przewodami i rurami o standardowych parametrach gwintu 1” BSP, żeńskiego połączenia, w układach, gdzie potrzebny jest kąt prosty.
