Piasta talerza 098x4 M22x1,5 - NSK, piasta talerza compact

Piasta talerza NSK AHU28117A-01

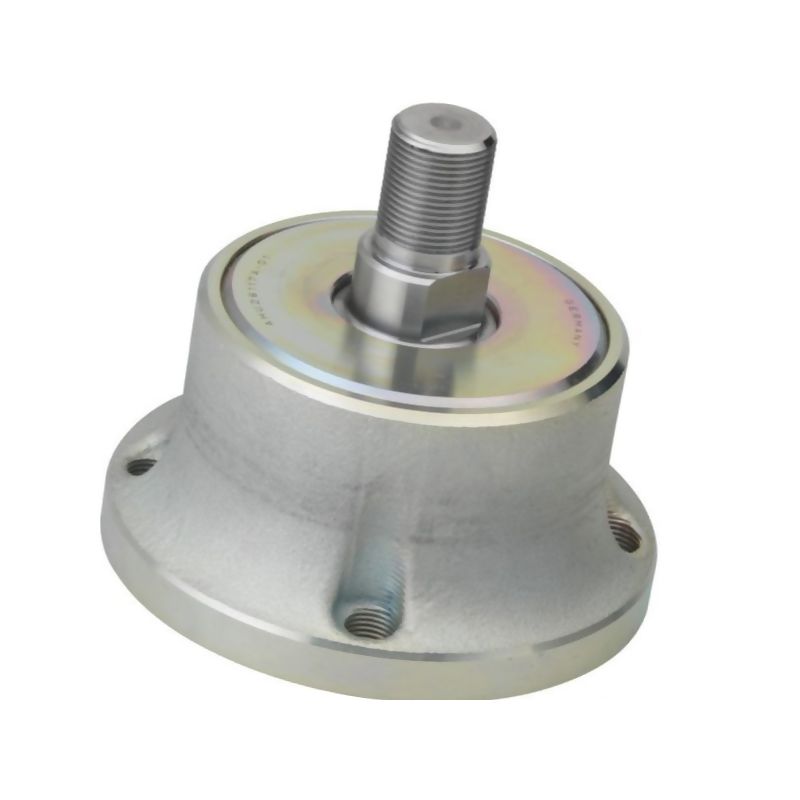

Zespół łożyskowy typu Agri Disc Hub opracowany z myślą o pracy w trudnych warunkach polowych, w szczególności w bronach talerzowych i siewnikach. Sercem elementu jest dwurzędowe łożysko kulkowe skośne o kącie działania 40°, które przystosowano do przenoszenia znacznych obciążeń osiowych i promieniowych. Komponent jest fabrycznie nasmarowany na cały okres eksploatacji, co eliminuje konieczność regularnego uzupełniania smaru.

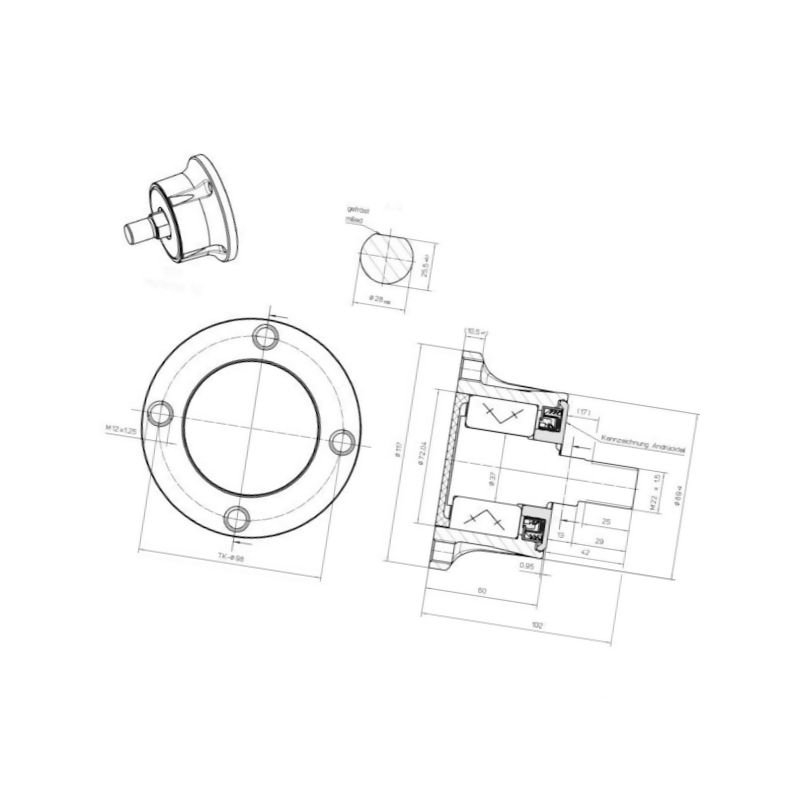

Dane techniczne

• Średnica zewnętrzna kołnierza: 117 mm
• Rozstaw otworów mocujących (średnica podziałowa): 98 mm
• Liczba i rodzaj otworów w kołnierzu: 4 otwory z gwintem M12x1,25 (układ 4x90°)
• Gwint zewnętrzny wałka: M22x1,5
• Średnica osadzenia (wewnętrzna): 28 mm
• Zalecany moment dokręcania nakrętki wałka: 350 Nm

System uszczelnienia

W modelu AHU28117A-01 zastosowano wielostopniowy system ochrony wnętrza łożyska. Składa się on z dedykowanego uszczelnienia kasetowego oraz o-ringu osadzonego w oprawie. Taka konstrukcja zabezpiecza bieżnie i elementy toczne przed wnikaniem wody, błota, nawozów oraz resztek roślinnych, ograniczając ryzyko uszkodzeń nawet podczas mycia maszyny pod ciśnieniem.

Numery porównawcze

Część może być stosowana jako zamiennik dla podzespołów oznaczonych numerami: BAA 0004, F06160015 (Gaspardo), R18125110R, 642668, 910974 oraz IL 50-98/4T-M22. Przed montażem należy upewnić się, że wymiary przyłączeniowe pokrywają się ze specyfikacją techniczną ramienia maszyny.
