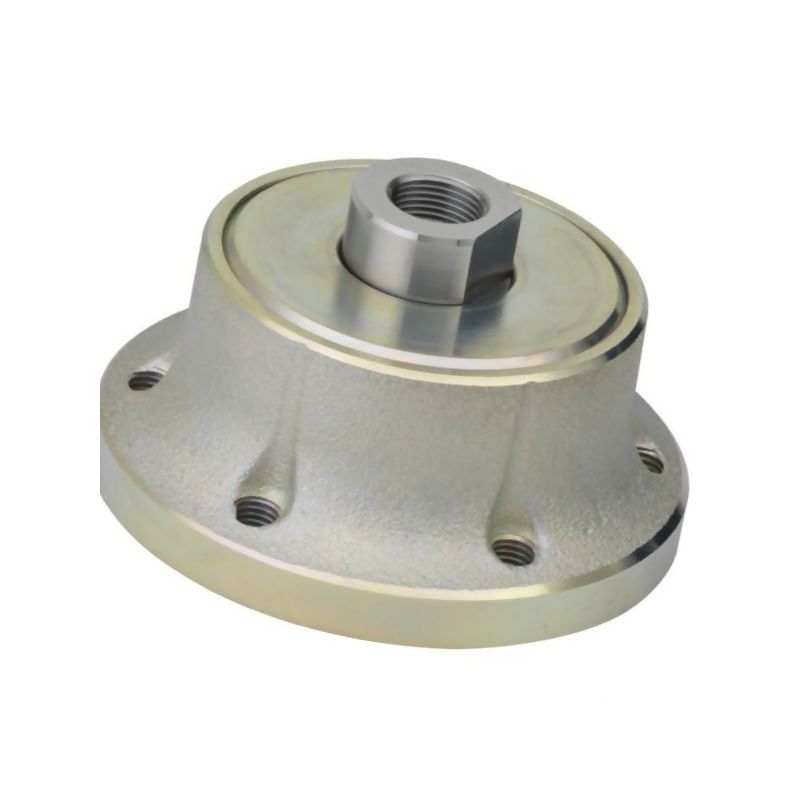

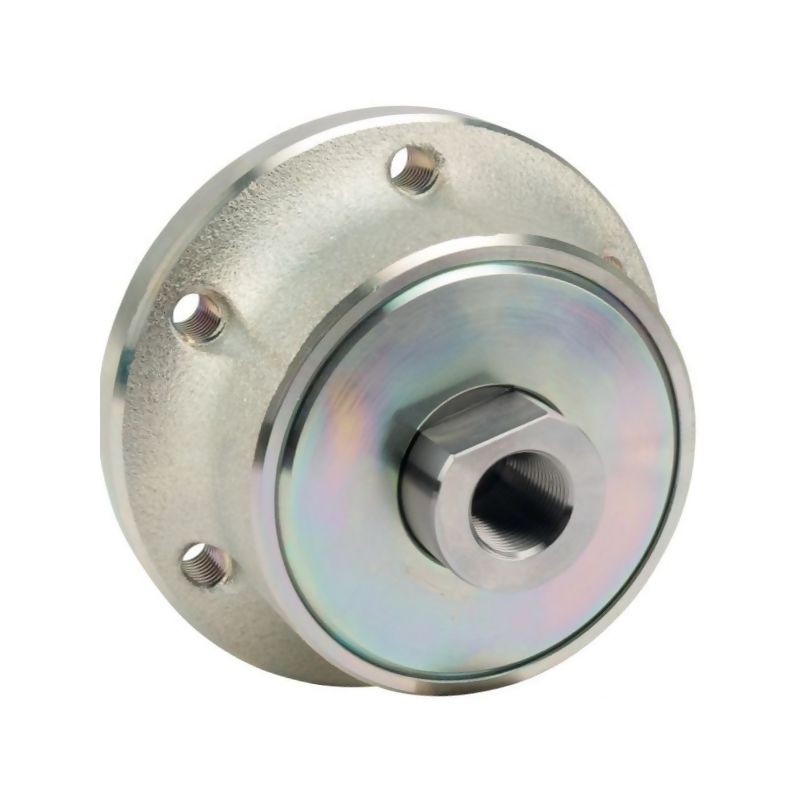

Piasta talerza 100x6 M20x1,5 - NSK, piasta talerza compact

Piasta brony talerzowej NSK AHU34120B01

Zespół łożyskowy zaprojektowany do pracy w trudnych warunkach rolniczych, dedykowany głównie do bron talerzowych. Konstrukcja opiera się na dwurzędowym łożysku kulkowym skośnym, które przenosi obciążenia promieniowe i osiowe powstające podczas uprawy gleby. Zintegrowany kołnierz ułatwia bezpośredni montaż elementu roboczego maszyny.

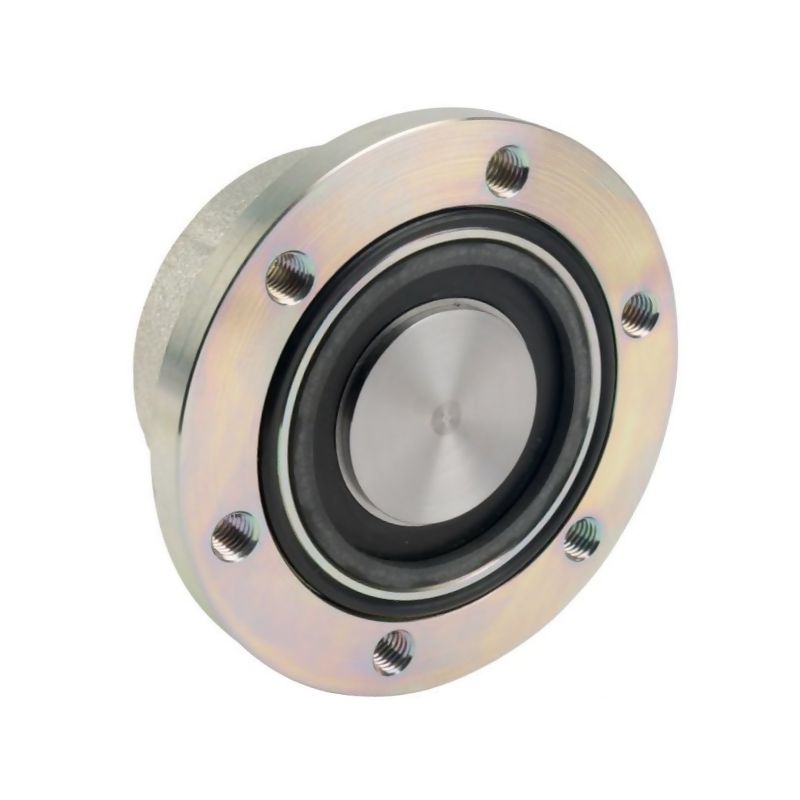

Budowa i uszczelnienie

Korpus elementu wykonano z odlewu, a powierzchnie toczone zabezpieczono powłoką galwaniczną. Aby zapobiec przedostawaniu się wilgoci, kurzu i resztek pożniwnych do wnętrza, zastosowano szczelne zamknięcie kasetowe. Tego typu ochrona wydłuża czas eksploatacji łożyska w środowisku silnie zanieczyszczonym, typowym dla prac polowych.

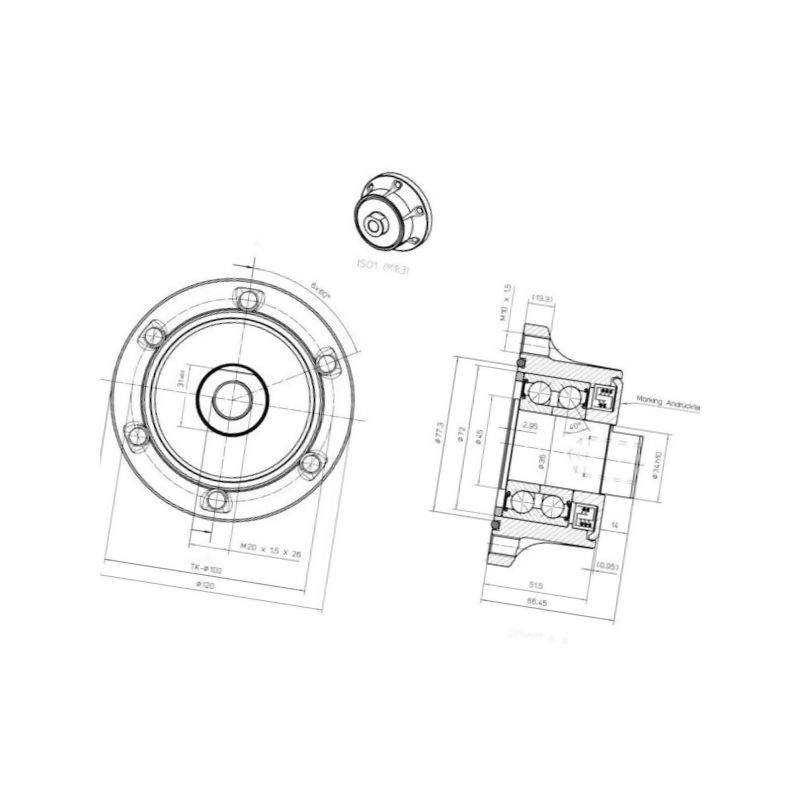

Dane techniczne

• Średnica zewnętrzna kołnierza: 120 mm
• Rozstaw otworów montażowych (TK): 100 mm
• Parametry otworów: 6 sztuk, gwint M10x1,5 (rozmieszczone co 60°)
• Gwint centralny: M20x1,5
• Wysokość całkowita: 66,45 mm
• Grubość kołnierza: 13,3 mm
• Średnica wału: 34 mm
• Waga: ok. 2,73 kg

Wskazówki montażowe

Przed instalacją należy zweryfikować wymiary czopów oraz rozstaw śrub w posiadanej maszynie. Zgodnie z dokumentacją, nośność dynamiczna układu wynosi 46,2 kN, a maksymalny moment obrotowy to 350 N·m. Przestrzeganie tych wartości zapobiega przeciążeniom i przedwczesnemu zużyciu podzespołu.
