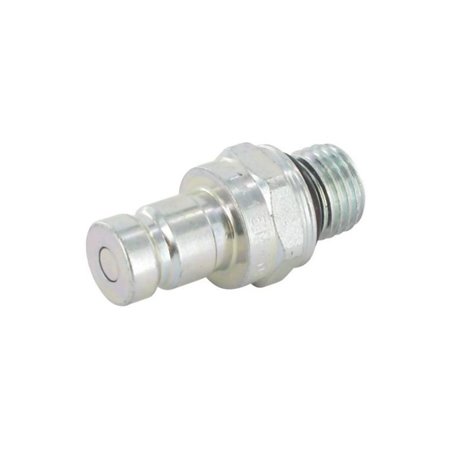

Szybkozłącze pomiarowe wtyczka zew. M14x1,5

Szybkozłącze pomiarowe wtyczka zew. M14x1,5

Przedmiotem opisu jest szybkozłącze pomiarowe zewnętrzny gwint M14x1,5, z serii DF. Złącze zaprojektowane do precyzyjnego diagnozowania i pomiarów w systemach, w których ważny jest szybki czas podłączenia i pewne połączenie. Wykonane z stali węglowej, z bezpieczną obróbką powierzchni w postaci pasywacji na biało, co zapewnia dobrą odporność na korozję w warunkach pracy. Całkowita długość to 42 mm, a średnica połączenia wynosi 12,6 mm. Złącze nr 1 to gwint BSPP 1/4 cala, zaznaczony jako Męskie. Średnica gwintu przyłącza nr 2 to M14, z skokiem 1.50 mm, typ Metryczny. Medium do zastosowania to olej hydrauliczny, a maksymalne ciśnienie robocze to 420 BAR. Temperatura pracy mieści się w zakresie od -25 °C do 125 °C.

W zestawie nie ma dodatkowych elementów; produkt jest przeznaczony do zastosowań diagnostycznych i pomiarowych w środowisku z olejami mineralnymi. Przed zakupem warto sprawdzić identyczność parametrów z danymi źródłowymi maszyny, aby zapewnić prawidłowe dopasowanie z istniejącymi złączami i króćcami.

Zastosowanie

• Systemy pomiaru punktowego
• Płyny na bazie oleju mineralnego

Weryfikacja dopasowania i co sprawdzić przed zakupem

• Sprawdź numer referencyjny i zgodność z oznaczeniami DF i M14x1,5 w dokumentacji maszyny.
• Zweryfikuj typ gwintu nr 1 (BSPP) i typ połączenia nr 2 (szybkozłącze) oraz ich męskość/żeńskość.
• Upewnij się, że średnica połączenia (12,6 mm) i długość (42 mm) pasują do przewidzianych miejsc montażowych.
• Sprawdź maksymalne ciśnienie robocze (420 BAR) oraz zakres temperatur pracy (-25 °C do 125 °C).
• Pozostałe materiały: stal węglowa, pasywacja, materiały uszczelniające (NBR/PTFE) – potwierdź kompatybilność z używanym medium.

Produkty z tej serii DF zapewniają minimalny wyciek i łączenie bez inkluzji powietrza, co przekłada się na stabilne pomiary i pewne połączenie diagnostyczne w systemach hydraulicznych.
