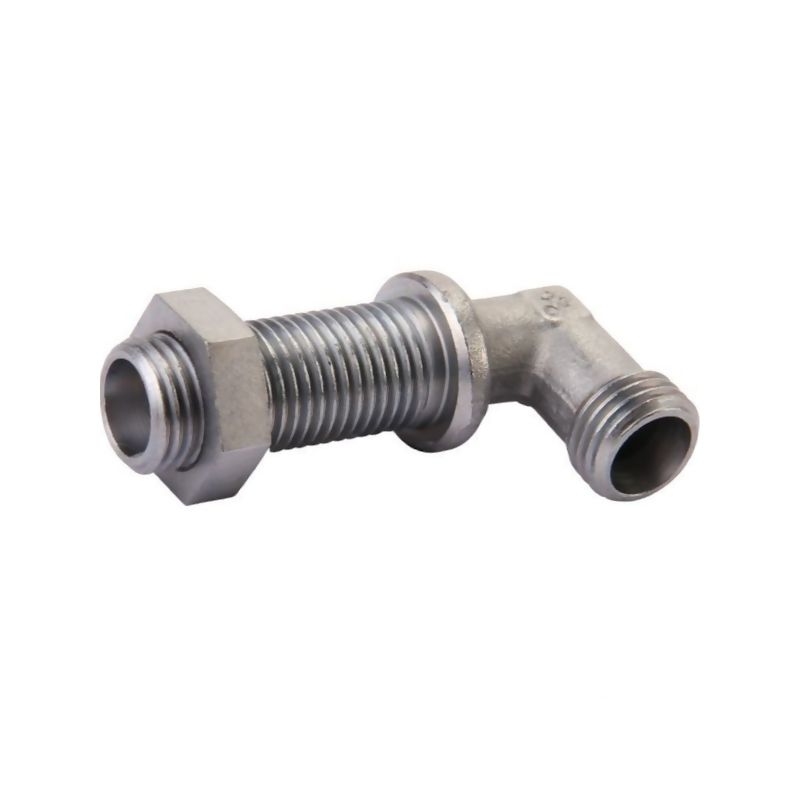

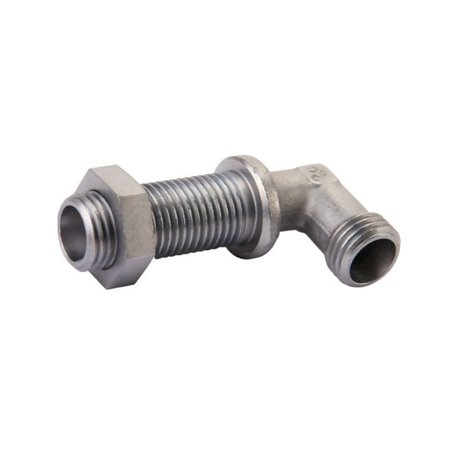

Złącze grodziowe kątowe M22x1,5 - 14S wersja ciężka

Złącze grodziowe kątowe M22x1,5 - 14S wersja ciężka

Złącze grodziowe kątowe o kącie 90° to wytrzymałe rozwiązanie do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Produkt należy do serii S i jest zaprojektowany z myślą o wysokiej odporności na korozję, co zapewnia długotrwałe użytkowanie w wymagających warunkach pracy z wężami i rurami hydraulicznymi. Wykonanie złączy spełnia standardy DIN i zapewnia stabilne, szczelne połączenia.

Wersja ciężka podnosi wytrzymałość całego układu, co jest kluczowe w maszynach pracujących pod wysokim ciśnieniem. Złącze ma gwint M22 x 1,5 oraz dwa połączenia: pierwsze złącze męskie, drugie również męskie, z możliwością dopasowania do różnych elementów zestawu hydraulicznego. Dodatkowo posiada szerokość kojarzenia zapewniającą bezpieczne i pewne zamocowanie.

Zastosowanie

Produkt przeznaczony do bezpośredniego połączenia z wężami hydraulicznymi o odpowiednim gwincie oraz do zastosowań w instalacjach hydraulicznych stosowanych w gospodarstwach rolnych i maszynach roboczych. Dzięki wytrzymałości i konstrukcji kąta, znajduje zastosowanie w układach, gdzie wymagane jest połączenie pod kątem 90°.

Najważniejsze cechy praktyczne

• Średnica gwintu złącza nr 1: M22, skok gwintu 1.50 mm, klucz 19.0 mm
• Średnica gwintu złącza nr 2: M22, skok 1.50 mm, typ: Metryczny, klucz 19.0 mm
• Średnica rury: 14 mm, wewnętrzna: 14 mm
• Kąt: 90°, kolano - 2 strony przyłącza
• Obróbka powierzchni: cynkowana i niklowana
• Ciśnienie robocze max.: 630 BAR
• Norma DIN: 2353, 80750, 2401
• Wysokość korpusu: 30 mm

Weryfikacja dopasowania i dopasowanie do maszyny

Aby zapewnić prawidłowe dopasowanie, zestawiaj numery referencyjne i katalogowe z danymi produktu: gwint M22 x 1,5, długość i skok gwintu pasuje do standardów dla złącz hydraulicznych o średnicy 14 mm. Sprawdź, czy rury i węże w maszynie posiadają kompatybilne gwinty metryczne M22 x 1,5, a także czy przewidziano kąt 90° przyłącza. Zwróć uwagę na typ złącza nr 1 i nr 2 oraz ich oznaczenia w dokumentacji technicznej maszyny.

Przed zakupem upewnij się, że złącze spełnia wymagania dotyczące ciśnienia roboczego i norm DIN, a także że materiał i powłoka (cynk, niklowanie) odpowiadają środowisku pracy w gospodarstwie oraz warunkom eksploatacyjnym. Dzięki temu unikniesz wycieków i zapewnisz trwałość układu hydraulicznego.
