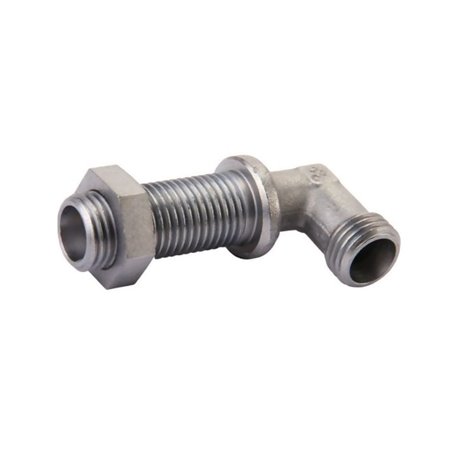

Złącze grodziowe kątowe M22x1,5 - 15L

Złącze grodziowe kątowe M22x1,5 - 15L

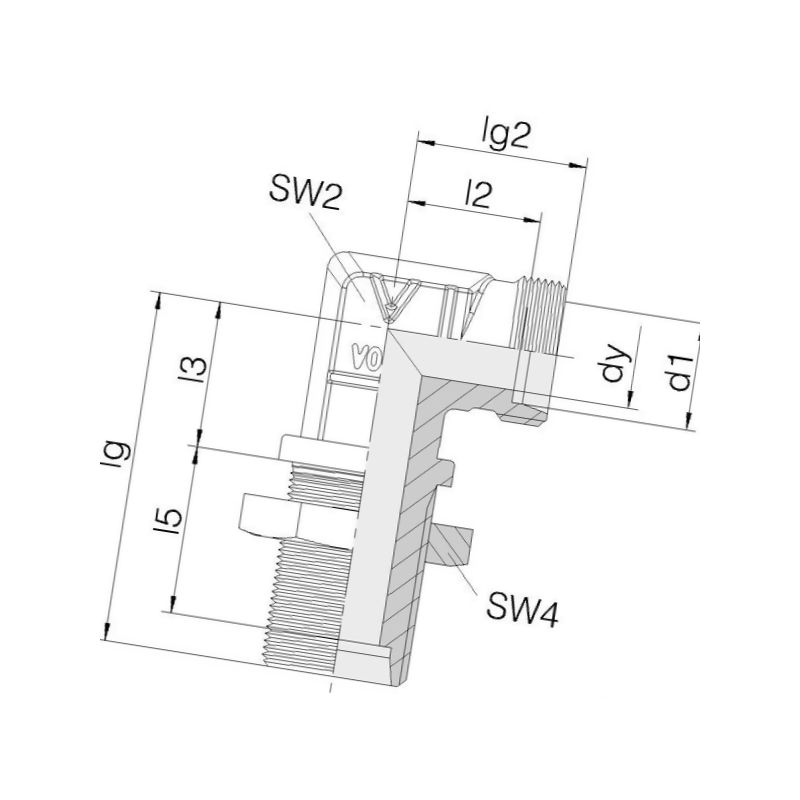

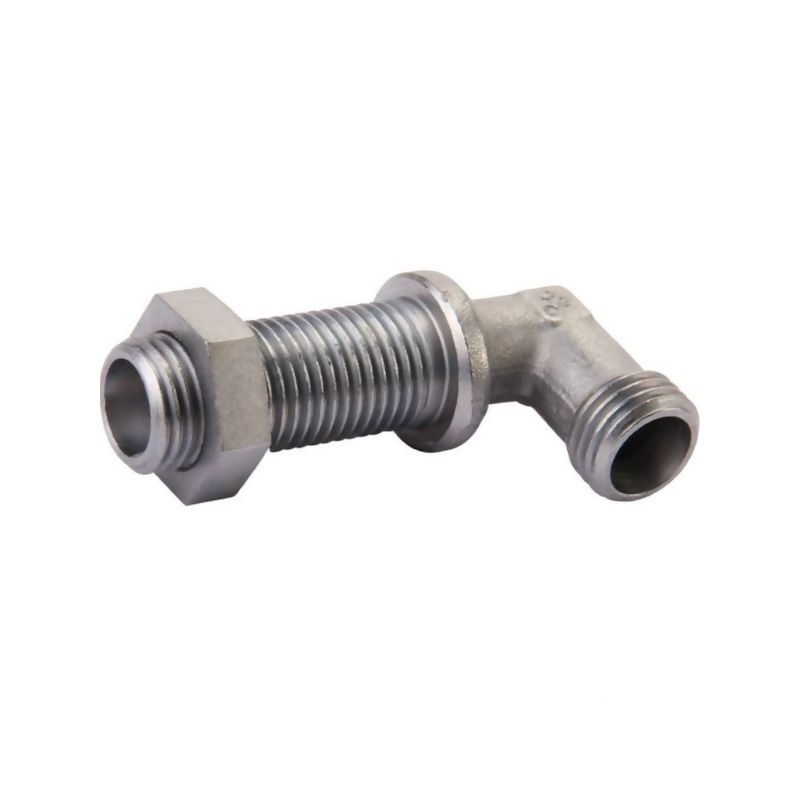

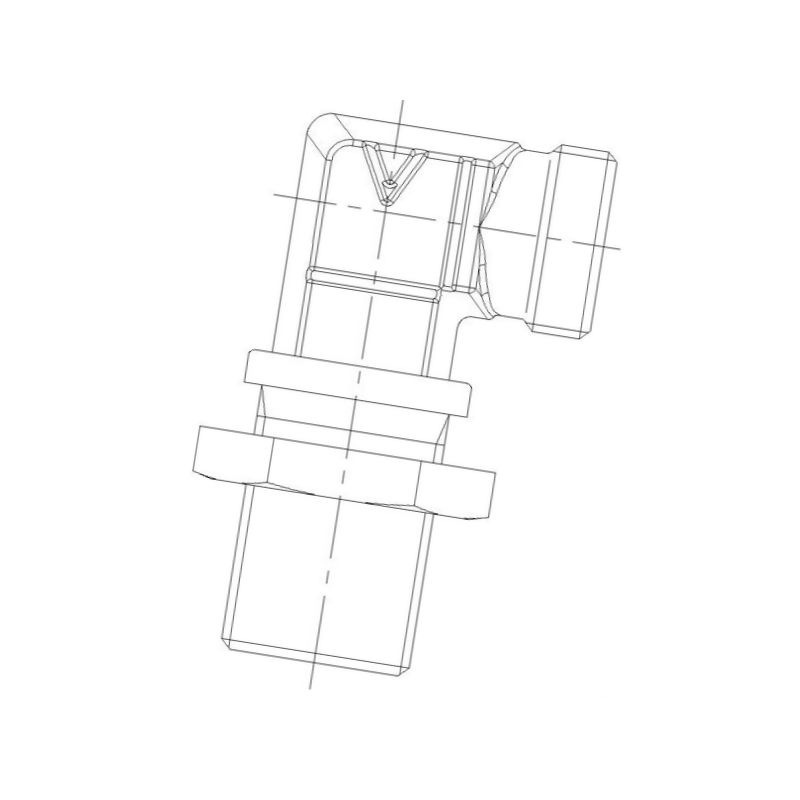

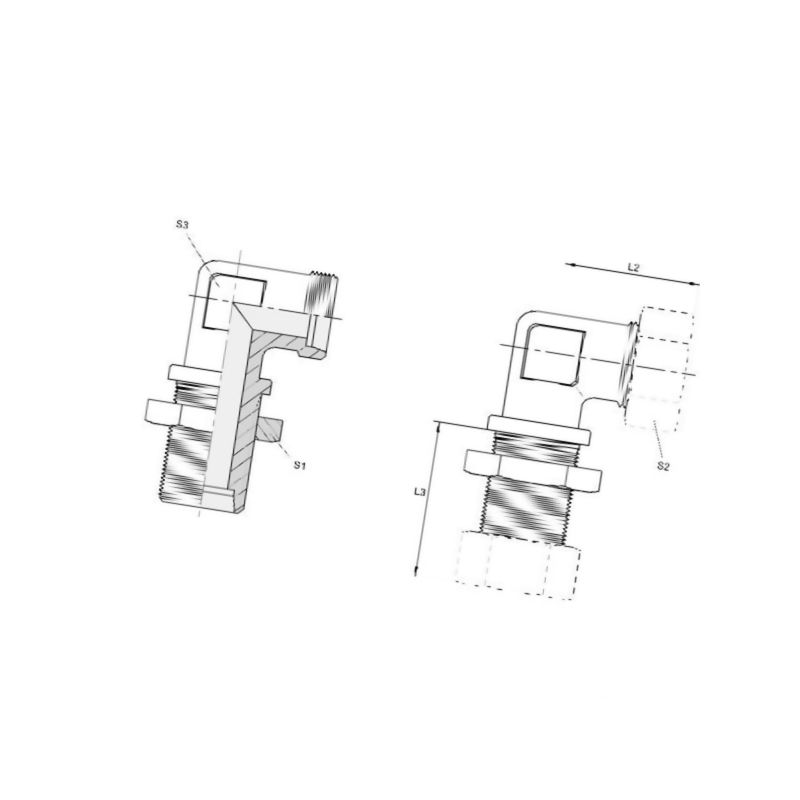

Przedstawione złącze grodziowe to element łączący wężownice i rurociągi hydrauliczne w układach ciśnieniowych. Zastosowana konstrukcja w kącie 90° ułatwia montaż w trudno dostępnych miejscach, a gwint złącza o średnicy M22 x 1,5 zapewnia pewne i szczelne połączenie. Korpus ma wysokość 30 mm, co przekłada się na kompaktowy obraz całej instalacji. Dodatkowo należy zwrócić uwagę na materiał i wykończenie – złącze zostało poddane cynkowaniu i niklowaniu, co gwarantuje ochronę przed korozją nawet w trudnych warunkach pracy.

To złącze jest przeznaczone do połączeń z metryczną nakrętką węża lub wstępnie zmontowanym złączem, co umożliwia szybki montaż w systemie hydraulicznym. Wysokie parametry wytrzymałościowe i standard DIN (2353, 80750, 2401) potwierdzają jego zgodność z typowymi wymaganiami w przemyśle rolniczym i maszynowym.

Zastosowanie

Produkt sprawdza się w systemach hydraulicznych wykorzystujących rury o średnicy 15 mm i złącza o gwincie metrycznym. Dzięki kątnemu połączeniu ułatwia prowadzenie linii hydraulicznej w przestrzeniach o ograniczonej przestrzeni montażowej. Zalecany do instalacji w maszynach rolniczych, gdzie konieczne są trwałe i szczelne połączenia na długo użytkowania.

Najważniejsze cechy produktu

• Kąt 90°, umożliwiający wygodny montaż
• Gwint złącza nr 1 i nr 2: M22 x 1,5 (metryczny)
• Średnica rury: 15 mm
• Wysokość korpusu: 30 mm
• Seria: L
• Obróbka powierzchni: cynk, nikiel
• Ciśnienie robocze max.: 315 bar
• Norma DIN: 2353, 80750, 2401

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

Aby dopasować złącze do specyfikacji układu, porównaj dane techniczne z katalogu źródłowego: gwint nr 1 i nr 2 (M22 x 1,5), średnicę rury (15 mm) oraz kąt (90°). Sprawdź, czy złącze będzie współpracować z wężem lub nakrętką o odpowiedniej metryce. Upewnij się, że ciśnienie pracy systemu mieści się w granicach podanych w specyfikacji (maks. 315 bar). Zwróć uwagę na wykończenie powierzchni – cynk i nikiel zapewniają ochronę przed korozją w środowiskach rolniczych. Przed zakupem sprawdź także, czy konstrukcja złącz odpowiada normom DIN wymienionym w danych technicznych.
