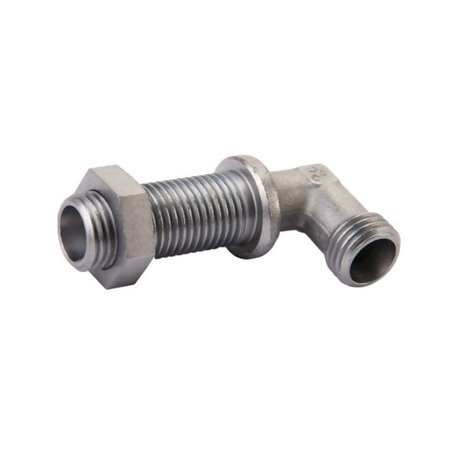

Złącze grodziowe kątowe M18x1,5 - 10S wersja ciężka

Złącze grodziowe kątowe M18x1,5 - 10S wersja ciężka

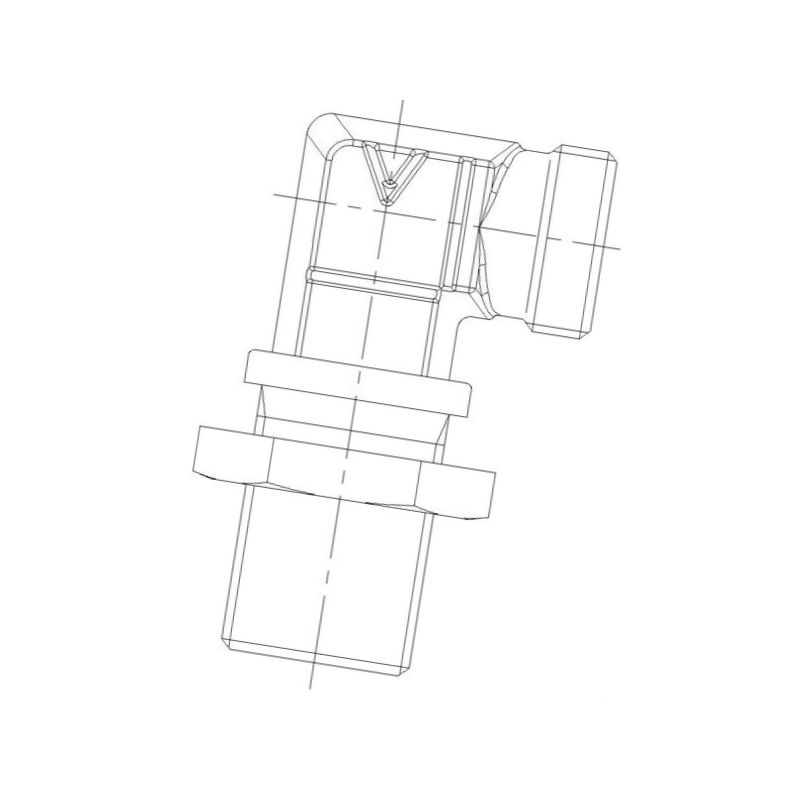

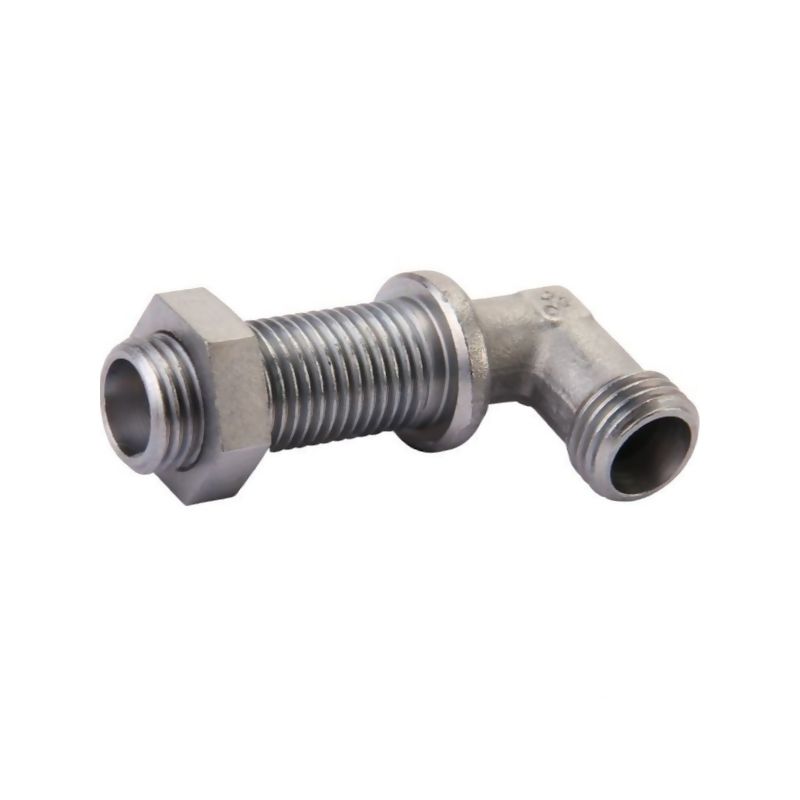

To solidne złącze grodziowe o kącie 90°, zaprojektowane do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Dzięki odporności na korozję oraz wytrzymałym materiałom, doskonale sprawdza się w układach hydraulicznych o większym zapotrzebowaniu na ciśnienie.

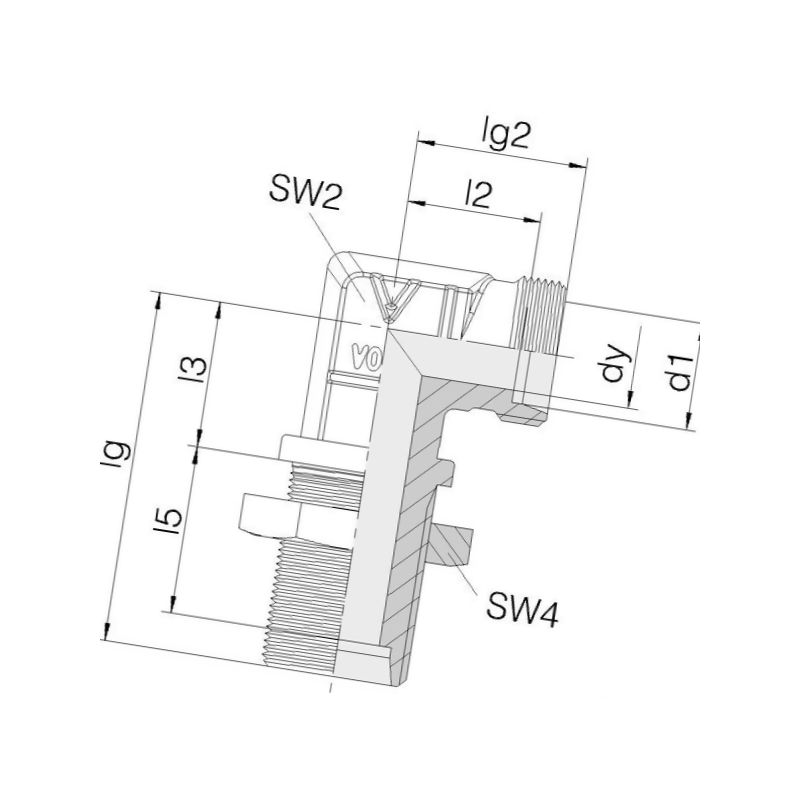

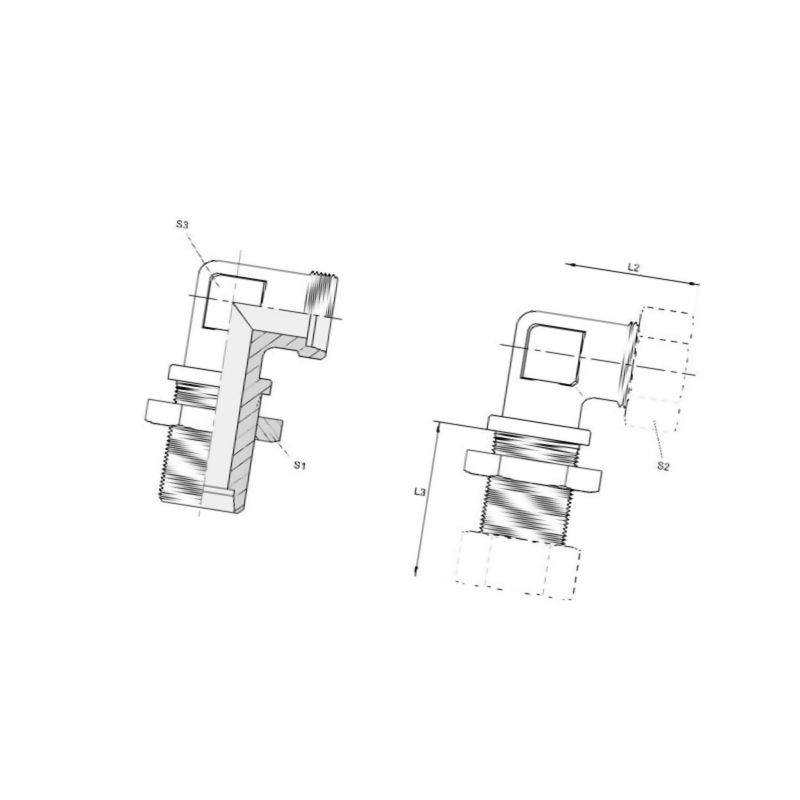

Średnica gwintu przyłącza nr 1 i nr 2 wynosi M18, a skok gwintu to 1,50 mm. Rozmiar klucza dla złącz nr 1 i nr 2 to 17,0 mm. Wymiary listy temperaturowe i przekrojowe wskazują na kompatybilność z wężami i rurami hydraulicznymi o średnicach odpowiadających 10 mm wewnątrz, z wysięgiem od osi złącza do końca kolejnego złącza 17,5 mm i 57 mm między osiami.

Obróbka powierzchni obejmuje cynkowanie i niklowanie, co zapewnia lepszą ochronę przed korozją w środowisku rolniczym i hydraulicznym. Ciśnienie robocze maksymalne wynosi 630 BAR, co czyni to złącze odpowiednim do wymagających układów hydraulicznych.

Zastosowanie

• Bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem
• Wykorzystanie w układach hydraulicznych wymagających odporności na korozję i wysokich ciśnień
• Łatwa integracja z przewodami i rurami hydraulicznymi o średnicy 10 mm

Weryfikacja dopasowania i przed zakupem

• Sprawdź zgodność gwintu: M18, skok 1,50 mm oraz typ gwintu (metryczny) dla obu przyłączy
• Zweryfikuj zgodność średnic z używanymi wężami/rurami (10 mm wewnętrzna)
• Potwierdź normy DIN przebite: 2353, 80750, 2401, jeśli są stosowane w Twoim zestawie
• Upewnij się, że długości i odległości (17,5 mm i 57 mm) pasują do konfiguracji układu
• Sprawdź ochronę powierzchni: cynk i niklowanie dla długotrwałej eksploatacji

Przed zakupem dopasuj produkt do maszyny lub systemu hydraulicznego, identyfikując numer referencyjny i upewniając się, że wszystkie dane techniczne pasują do Twojej aplikacji. To złącze grodziowe kąta 90° z serii S, o wymiarach i parametrach podanych w specyfikacji, zapewni bezpieczne i niezawodne połączenia w warunkach rolniczych.
