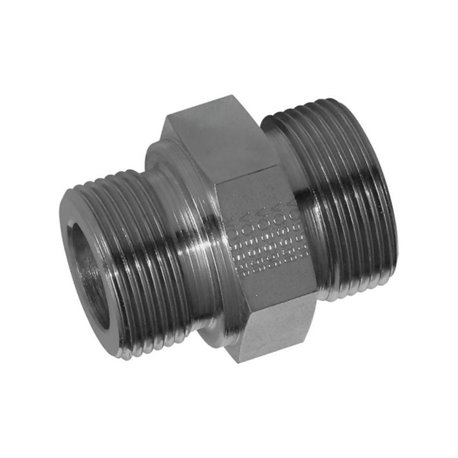

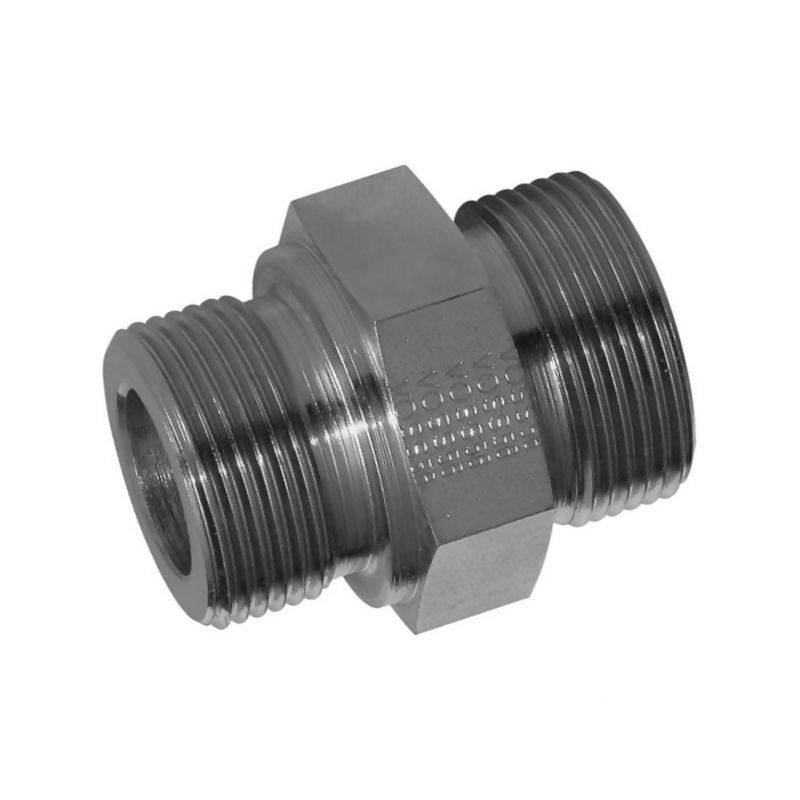

Przyłącze A, 3/8"BSP-24x1,5 -16S

(4) Cena za: Sztuka Opis: - Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem Korzyści - Niewielkie ryzyko wycieku Zastosowanie - Wąż hydrauliczny

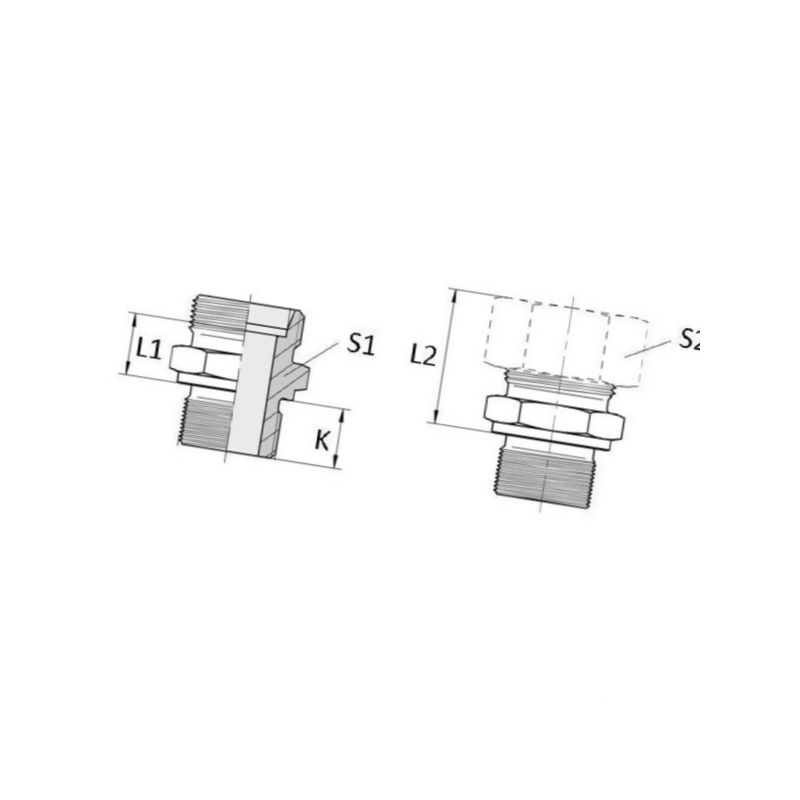

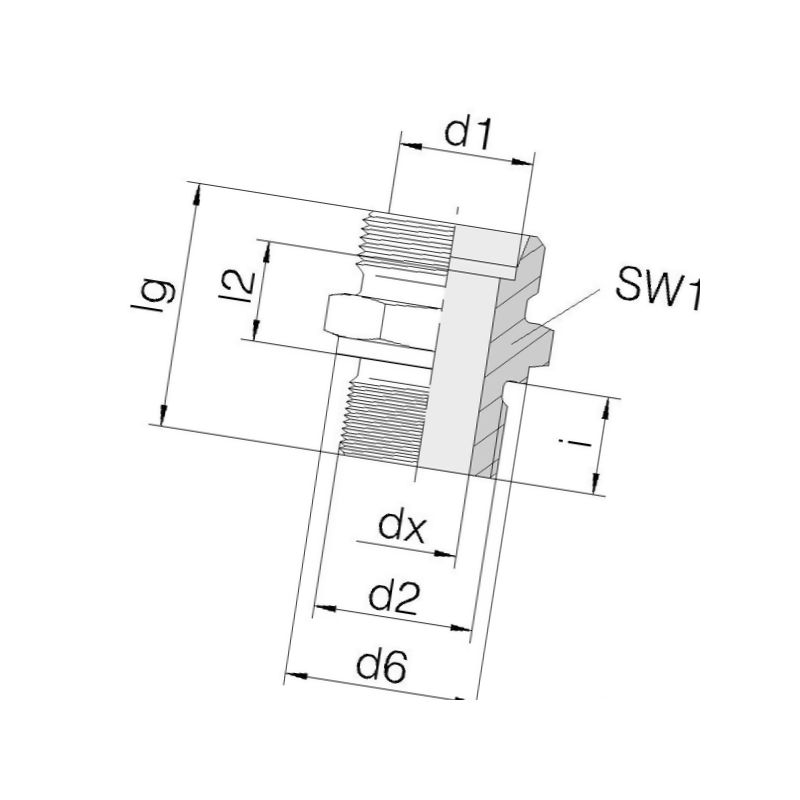

- Przewody hydrauliczne Właściwości - Duża odporność na korozję Informacje techniczne - Na zamówienie dostępne w wersji ze stali szlachetnej Średnica gwintu złącza 3/8 cal l2 l2 18 mm Przyłącze M24 x 1,5 Standard DIN 2353, gwint zgodny z DIN-ISO 228 (R, DIN259), uszczelnienie, kształt B, zgodne z DIN 3852 d6 d6 22 mm Obróbka powierzchniowa Cynk / Nikiel Norma ISO 228 Rozwartość klucza 2 30 mm Moment dokręcania 180 N·m Seria S Uszczelka Uszczelnienie krawędzią tnącą x (mm) 8 mm lg Długość 38.5 mm K Długość gwintu 12.0 mm Ciśnienie robocze max. 400 BAR Średnica rury 16 mm Typ gwintu złącza BSP PN 400 BAR S1 Rozwartość klucza 27 mm d1 Rura 16 mm Ciężar 8.4 kg S2 Rozwartość klucza, drugi koniec 30 mm Jaki gwint? Assambly instuctions 2S 2S-plus Assambly instructions Assambly instuctions ES4Pobierz Technical Service Engineering Technical Service Hydraulics
