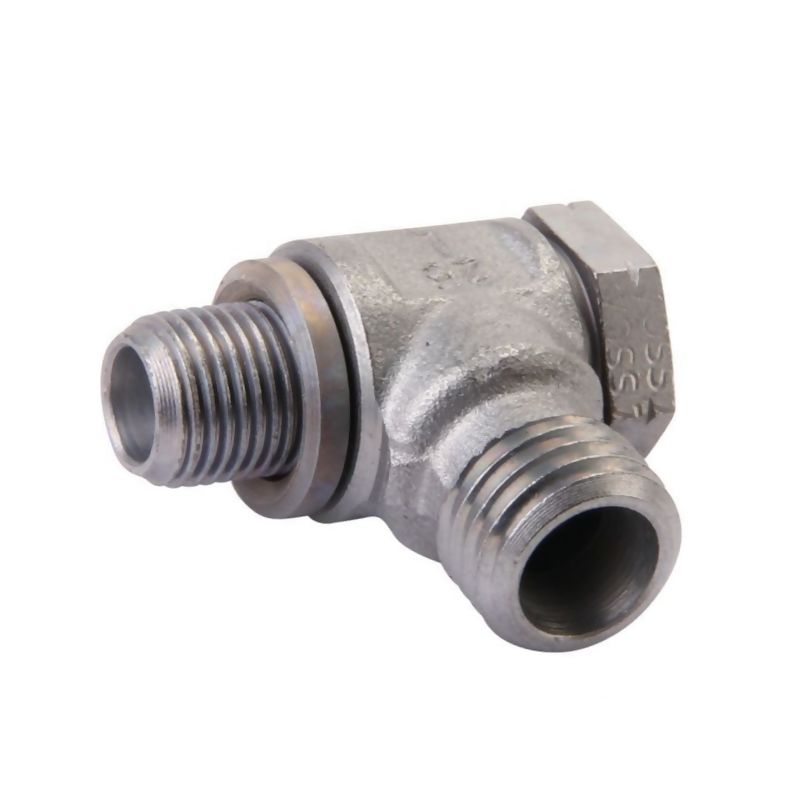

Przyłącze 90 stopni 1/4"BSP-14x1,5 -8L

Przyłącze 90 stopni 1/4" BSP-14x1,5 -8L

Przyłącze hydrauliczne o kącie 90 stopni zapewniające wygodny przebieg instalacji i pewne połączenie w układach hydraulicznych. Zastosowana gwint preferowany jest jako BSP o średnicy 1/4 cala, złącze o wymiarze 14x1,5 mm. Konstrukcja przewiduje uszczelnienie z metalowym pierścieniem, co gwarantuje wysoką szczelność nawet przy dużych ciśnieniach roboczych. Produkt spełnia standardy DIN 2353 oraz DIN 259, z kształtem uszczelniającym E i zgodnością z normą DIN 3852. Do produkcji wykorzystano powłoczkę cynkowo-niklową, która wpływa na trwałość i odporność na korozję. W zestawie przewidziano odpowiednie akcesoria montażowe i instrukcje montażu.

Średnica gwintu złącza: 1/4 cala. Rozmiar klucza do złącza: 19 mm. Ciśnienie robocze maksymalne: 500 BAR. Długość gwintu: 12,0 mm. Całkowita długość złącza i dodatkowe wymiary zależą od wersji konstrukcyjnej, jednak prezentowany typ jest zgodny z oznaczeniami DIN-ISO 228 i parametrami podanymi w danych technicznych.

Zastosowanie

• Połączenia hydrauliczne w systemach ciśnieniowych wymagające kąta prostego dla łatwej instalacji.
• Połączenia z wężami i przewodami hydraulicznymi o gwincie BSP 1/4".
• Układy, w których istotna jest odporność na korozję i stabilne uszczelnienie.

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

• Sprawdź, czy gwint w maszynie lub przewodzie odpowiada BSP 1/4" oraz czy pasuje oznaczenie 14x1,5.
• Zweryfikuj, czy ciśnienie robocze systemu nie przekracza maksymalnego 500 BAR.
• Potwierdź zgodność z normami DIN 2353 i DIN 259 oraz użycie uszczelnienia z metalowym pierścieniem zgodnie z opisem.
• Uwzględnij długość gwintu (12,0 mm) i potrzebę narzędzi 19 mm do montażu.

Przyłącze zostało zaprojektowane z uwzględnieniem trwałości i łatwości montażu w zastosowaniach rolniczych i przemysłowych. Przed zakupem warto dopasować referencje do konkretnego układu hydraulicznego, identyfikując potrzebny rozmiar gwintu oraz wymagany zakres ciśnienia.
