(2B) Wałek wyjściowy z piasą

Wałek wyjściowy z piastą Comer 1717213026

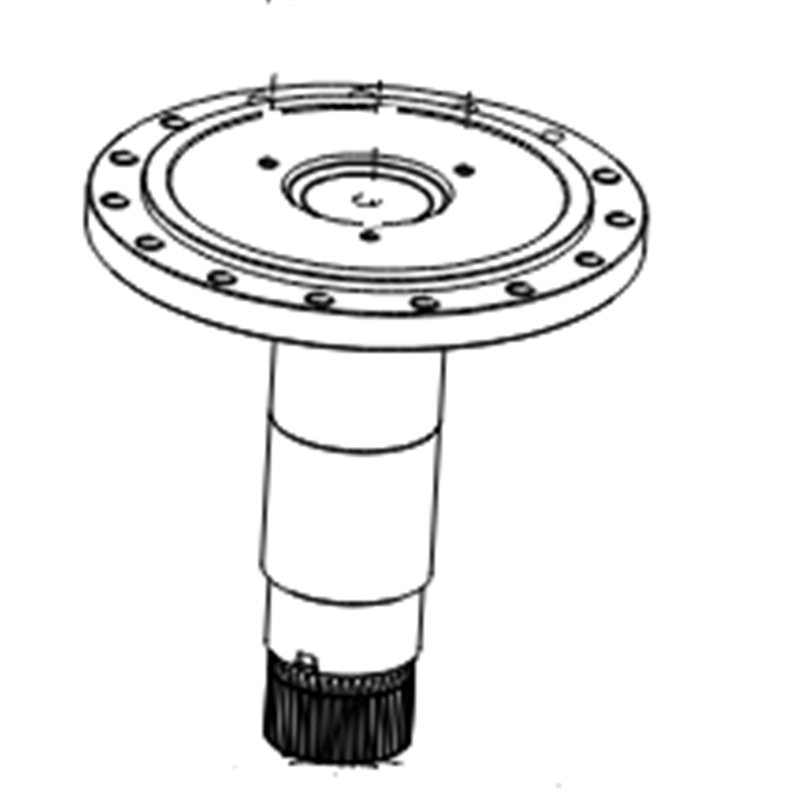

Część zamienna układu napędowego w postaci wałka wyjściowego zintegrowanego z okrągłą flanszą montażową. Flansza posiada na obwodzie liczne otwory ułatwiające mocowanie do innych elementów maszyny. Sam wałek charakteryzuje się stopniowanym profilem cylindrycznym, a jego dolna końcówka została wyposażona w wielowypust (frezowanie) służący do przenoszenia momentu obrotowego.

Zastosowanie i identyfikacja części

Komponent został wyprodukowany przez markę Comer. Głównym zastosowaniem tego elementu są przekładnie o oznaczeniu PGA 1602VM (numer referencyjny przekładni: 5717.000.8541). W celu prawidłowej identyfikacji części podczas serwisu, należy kierować się poniższymi numerami i oznaczeniami ze schematów:

• Numer główny producenta: 1717213026 (zapisywany również jako 1717.213.026)
• Numer referencyjny: 4358-1717213026

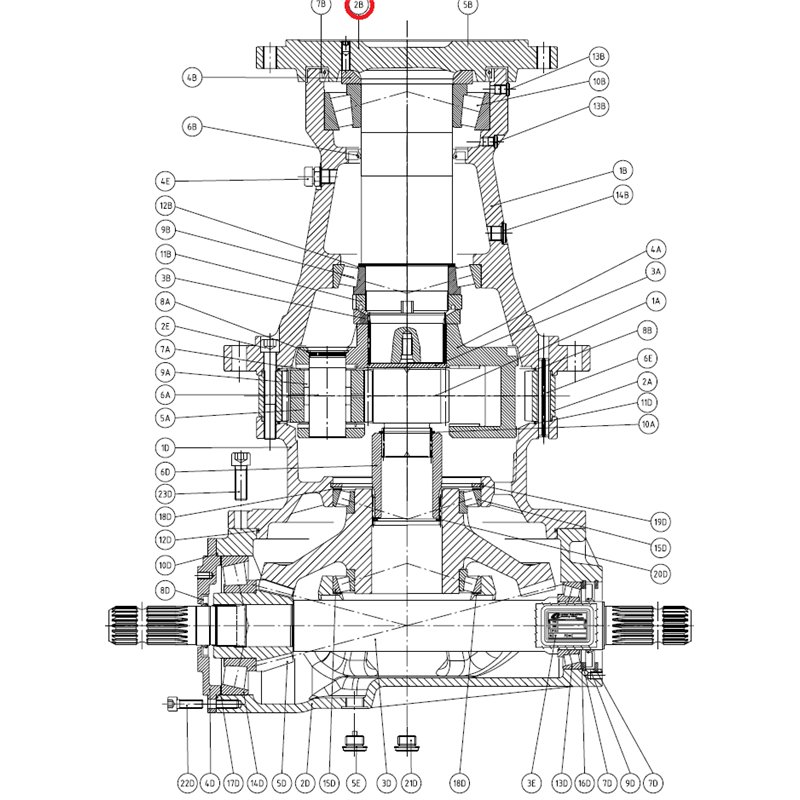

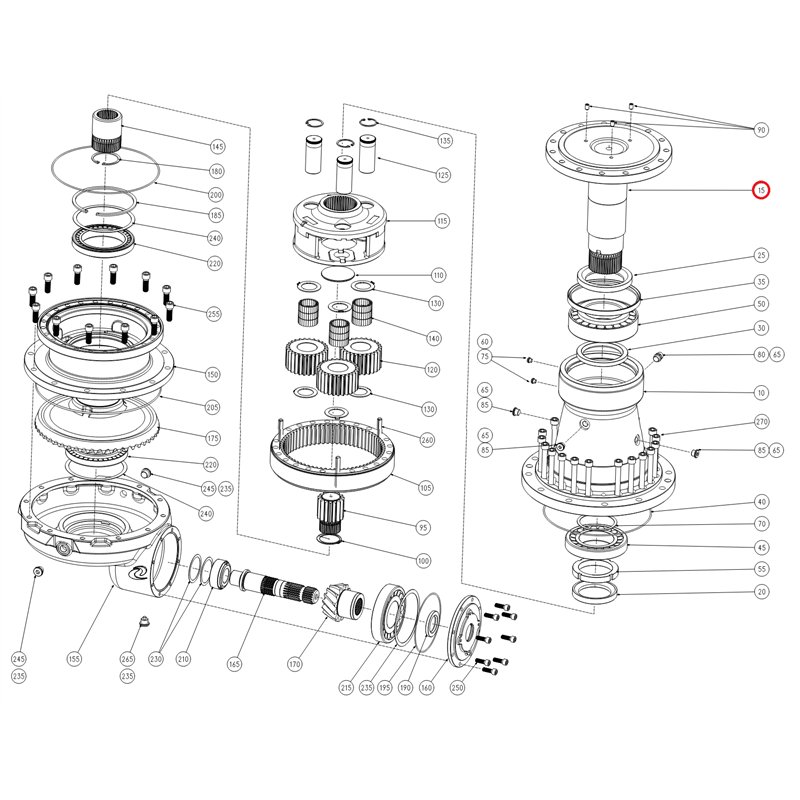

• Oznaczenia na schematach Comer: pozycja 2B (na przekroju technicznym) oraz 15 (na rysunku złożeniowym)
