(1B) Obudowa wyjściowa (średnica centrowania 333)

Obudowa wyjściowa przekładni Comer PGA 1602VM

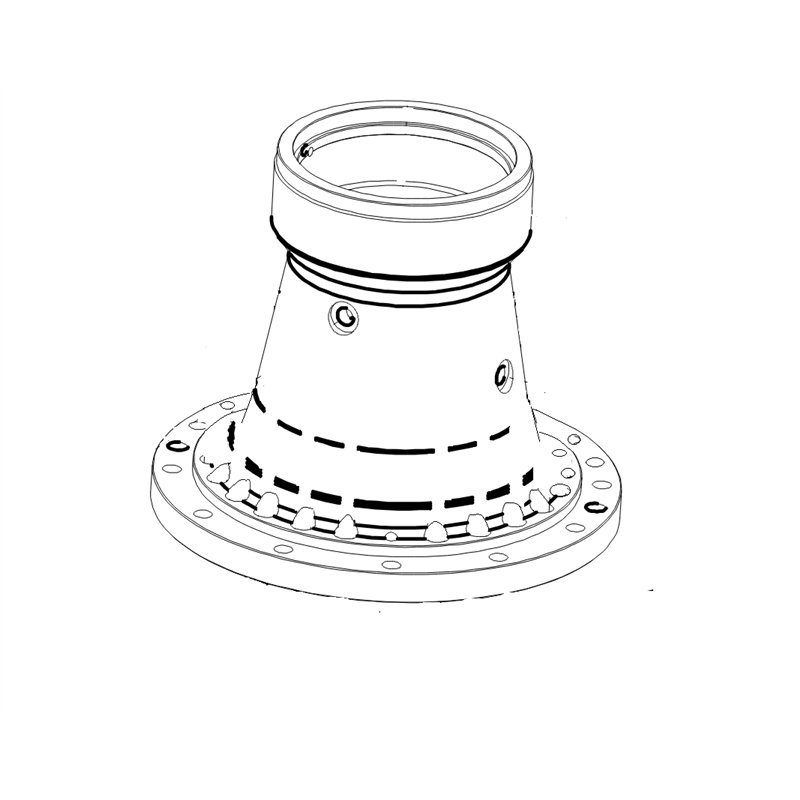

Stożkowa obudowa wyjściowa wyprodukowana przez firmę Comer. Część ta stanowi główny element pionowej osi przekładni, osłaniając wał wyjściowy oraz wewnętrzne mechanizmy. Na schematach montażowych producenta element ten jest oznaczony symbolem 1B.

Cechy konstrukcyjne

Korpus charakteryzuje się dzwonowatym kształtem z szerokim kołnierzem u podstawy, w którym znajdują się liczne otwory montażowe służące do połączenia z dolną częścią przekładni. Górna sekcja zwęża się w cylindryczny kołnierz. Na bocznych ścianach obudowy umieszczono gwintowane otwory, przeznaczone do montażu korków spustowych lub wizjerów poziomu oleju. Zgodnie ze specyfikacją, średnica centrowania wynosi 333 mm.

Zastosowanie i numery identyfikacyjne

Część jest kompatybilna z przekładniami Comer, w tym z modelem PGA 1602VM (numer referencyjny przekładni: 5717.000.8541).

• Numer główny: 4358-1717088002
• Numery alternatywne: 1717.088.002, 1717088002

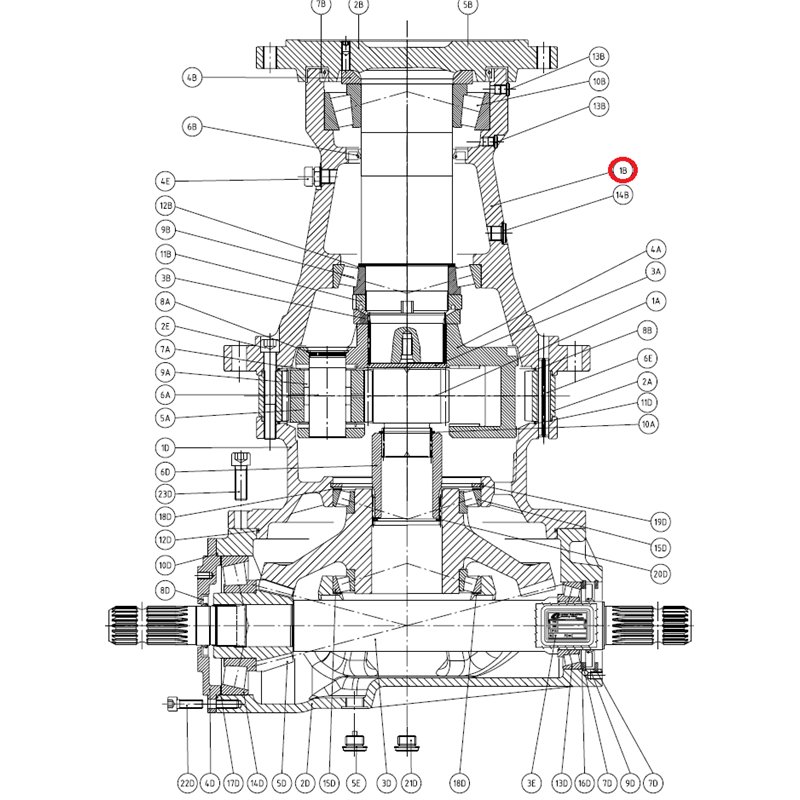

• Oznaczenie na schemacie złożeniowym: 1B
