Przekładnia paszowozu 16,1:1 - PGA 1202VM 5717.000.8570

Przekładnia planetarna Comer PGA 1202VM do wozów paszowych

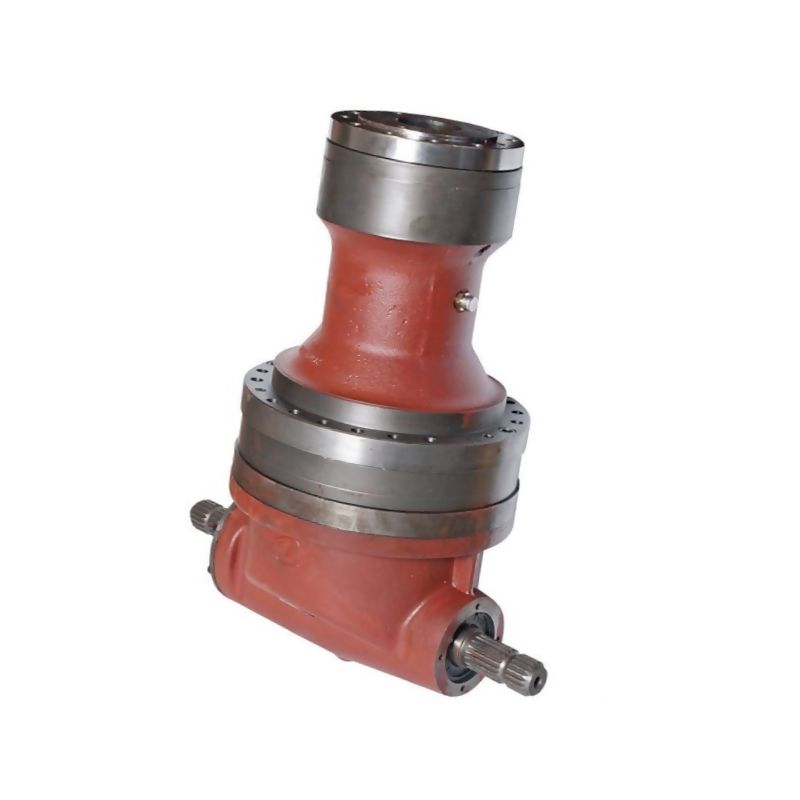

Podzespół napędowy Comer PGA 1202VM (oznaczenie producenta 5717.000.8570) jest przeznaczony do maszyn rolniczych wyposażonych w pionowy system mieszania. Konstrukcja łączy masywną, żeliwną obudowę z mechanizmem planetarnym oraz wejściową przekładnią kątową. Zastosowano w niej zintegrowane łożyskowanie oraz poziomy wał przelotowy. Takie rozwiązanie umożliwia bezpośrednie osadzenie wrzeciona śrubowego, co eliminuje potrzebę montażu dodatkowych łożysk oporowych w maszynie.

Dane techniczne

Urządzenie pracuje z przełożeniem 16,1:1. Przy standardowej prędkości wejściowej wynoszącej 540 obr./min, prędkość wyjściowa osiąga wartość około 33,5 obr./min. Główne parametry robocze i gabaryty przedstawiają się następująco:

• Ciągły moment obrotowy: 1160 daNm (11600 Nm)
• Maksymalny moment chwilowy (rozruchowy): 23200 Nm
• Masa całkowita: 265 kg

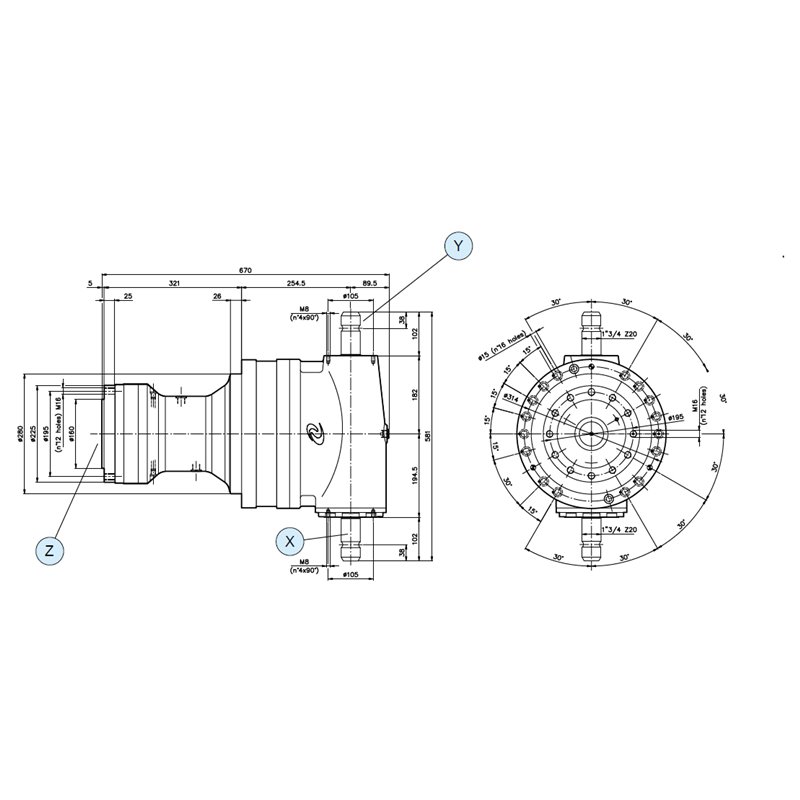

• Długość całkowita: 670 mm
• Wysokość: 581 mm
• Kołnierz montażowy: 160H8

Zastosowanie i montaż

Przekładnia jest przystosowana do pracy w ciągnionych wozach paszowych oraz stacjonarnych instalacjach biogazowych. Obsługuje maszyny z pojedynczym mieszadłem o pojemności od 10 do 14 m³, a także wersje z podwójnym mieszadłem o pojemności od 16 do 24 m³. Napęd przekazywany jest przez wał wielowypustowy w standardzie 1"3/4 Z20. W zewnętrznych bazach danych model ten bywa również powiązany z numerem zamiennym OEM XHG05.51000.02.

Smarowanie i obsługa serwisowa

Komponent dostarczany jest w stanie suchym. Przed pierwszym uruchomieniem układ należy zalać olejem przekładniowym o klasie lepkości SAE 90 lub 80W-90. Maksymalna pojemność układu smarowania wynosi 19,7 litra. Zgodnie z wytycznymi, pierwsza wymiana oleju powinna nastąpić po 50-70 godzinach pracy. Kolejne serwisy olejowe należy przeprowadzać co 500-700 roboczogodzin lub minimum raz w roku, w zależności od tego, co nastąpi wcześniej.
