(12D) Łożysko 75x115x25 32015X Timken

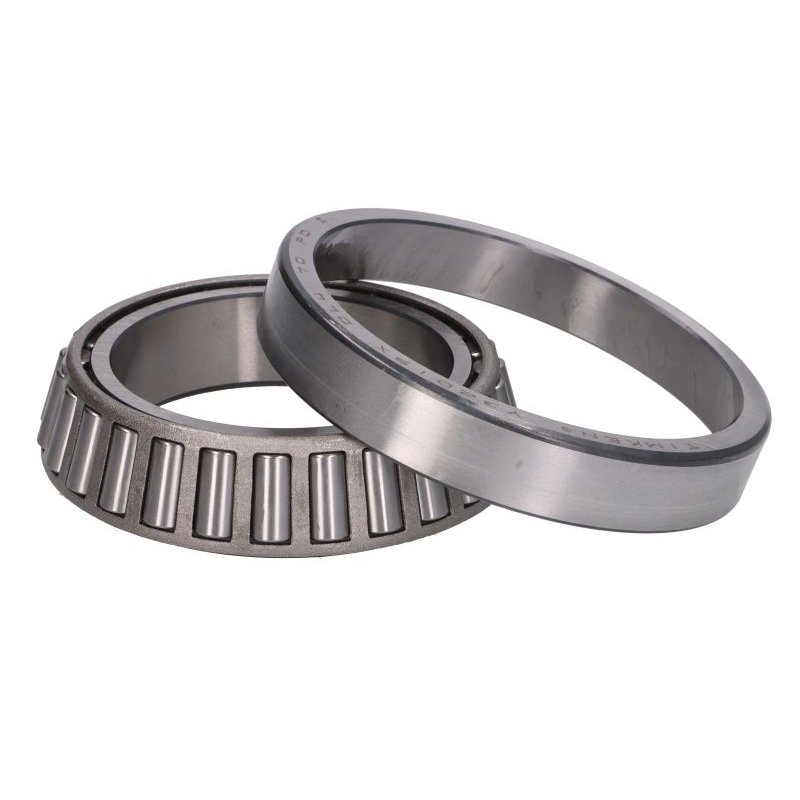

Łożysko stożkowe Timken 32015X

Rozłączne, jednorzędowe łożysko stożkowe wyprodukowane przez firmę Timken. Model ten charakteryzuje się budową metryczną i składa się z dwóch głównych elementów: bieżni zewnętrznej oraz pierścienia wewnętrznego zintegrowanego z koszykiem i elementami tocznymi. Taka dwuczęściowa konstrukcja ułatwia osadzenie poszczególnych elementów na wale i w oprawie podczas prac serwisowych.

Wymiary i dane techniczne

Całkowite wymiary komponentu to 75x115x25 mm. Zgodnie z dokumentacją techniczną producenta, waga części wynosi 0,9 kg. Podstawowe parametry robocze przedstawiają się następująco:

• Średnica wewnętrzna (d): 75 mm
• Średnica zewnętrzna (D): 115 mm
• Szerokość całkowita (T): 25 mm
• Szerokość pierścienia zewnętrznego (C): 19 mm
• Nośność dynamiczna (C1): 135 000 N
• Nośność statyczna (C0): 170 000 N

Zastosowanie w przekładniach

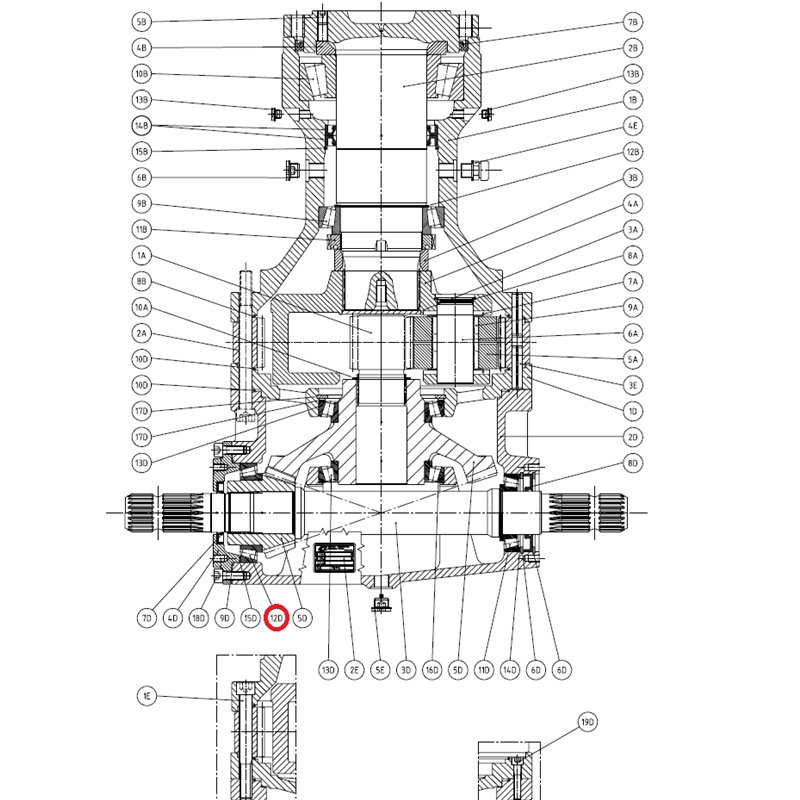

Część występuje pod numerem katalogowym 4358-9110565102 i stanowi odpowiednik komponentu Comer oznaczanego numerem 9110565102. Łożysko jest przystosowane do montażu w przekładniach mechanicznych. Potwierdzonym zastosowaniem jest model PGA 1202VM (5717.000.8570), w którym element ten oznaczono na schematach technicznych pozycją 12D.
