(1A) Koło słoneczne przekładni planetarnej R5,60 Z15

Koło słoneczne Comer 1717522042

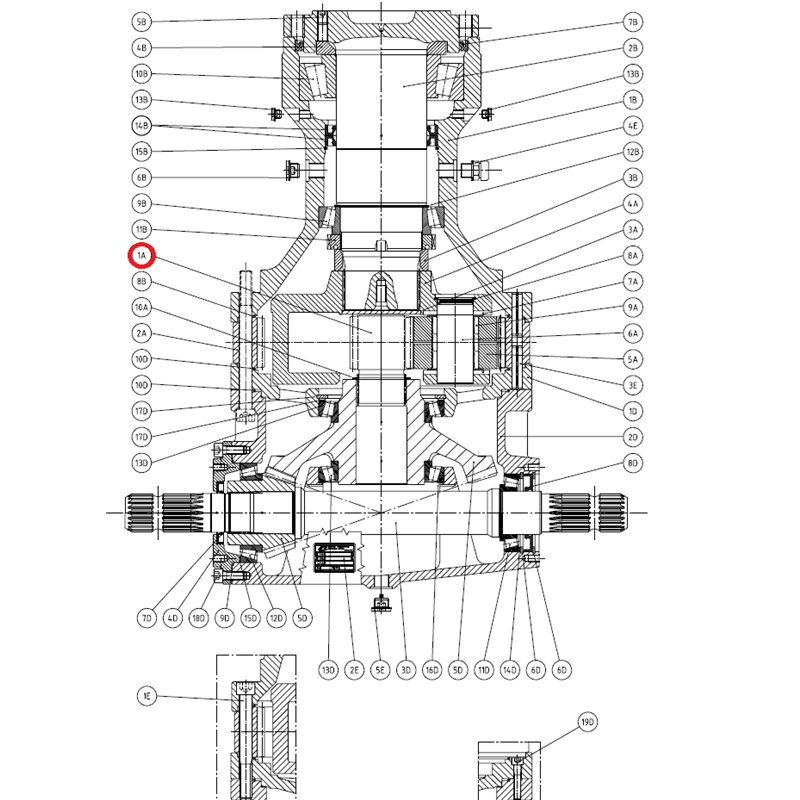

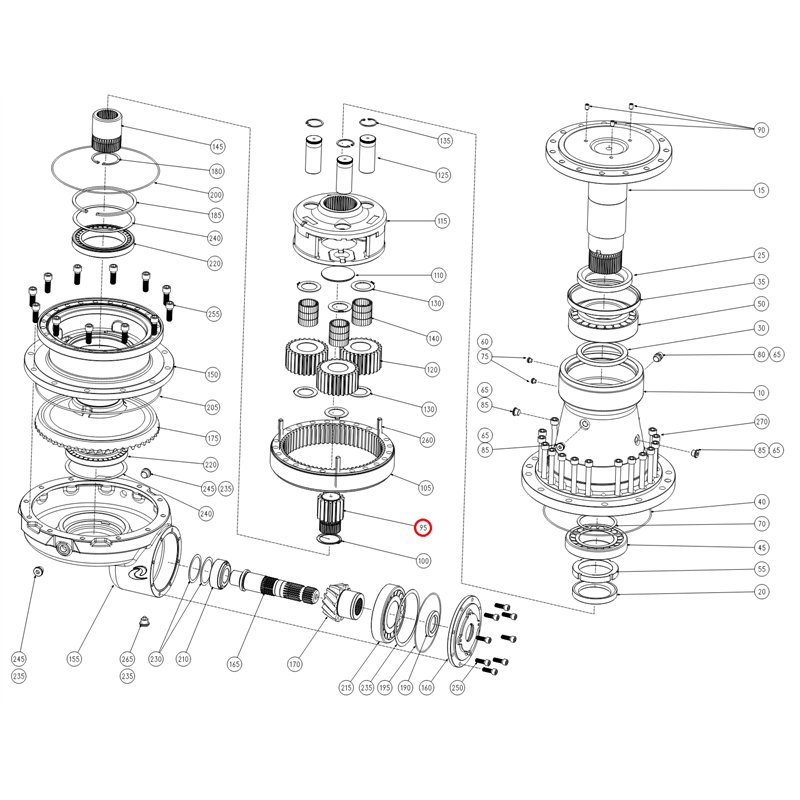

Dwustopniowy wałek atakujący przeznaczony do układów napędowych marki Comer. Zgodnie z dokumentacją techniczną, element ten współpracuje z przekładniami planetarnymi o przełożeniu R5,60, w tym z modelem PGA 1202VM. Na schematach montażowych część ta występuje pod pozycjami 1A oraz 95.

Konstrukcja i parametry

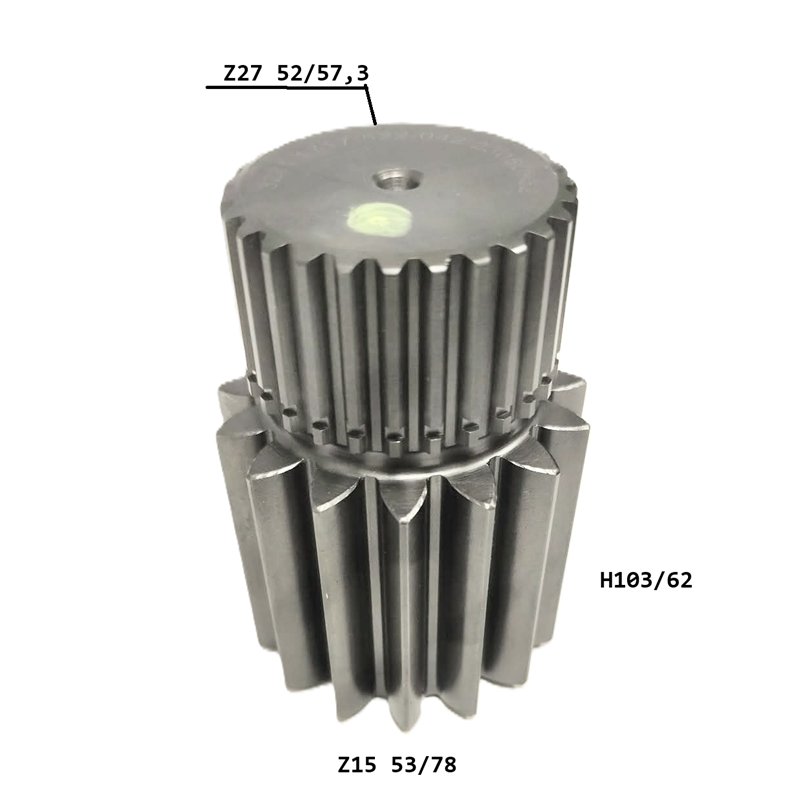

Komponent charakteryzuje się dwustopniową budową. Pomiędzy dolnym wieńcem zębatym a górnym wielowypustem znajduje się wytoczenie z niewielkimi otworami, które stanowią część układu smarującego przekładni. W centralnej osi na górnej płaszczyźnie umieszczono otwór gwintowany, a obok niego widoczne jest fabryczne oznaczenie farbą.

• Producent: Comer
• Numery referencyjne: 1717522042, 1717.522.042, 4358-1717522042
• Liczba zębów dolnego wieńca: Z15 (oznaczenie na części: 53/78)
• Liczba zębów górnego wielowypustu: Z27 (oznaczenie na części: 52/57,3)
• Dodatkowe sygnatury: H103/62
