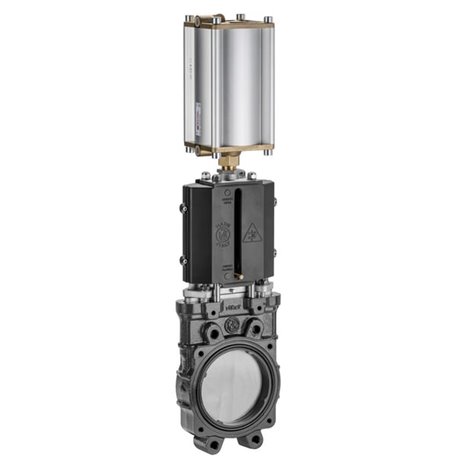

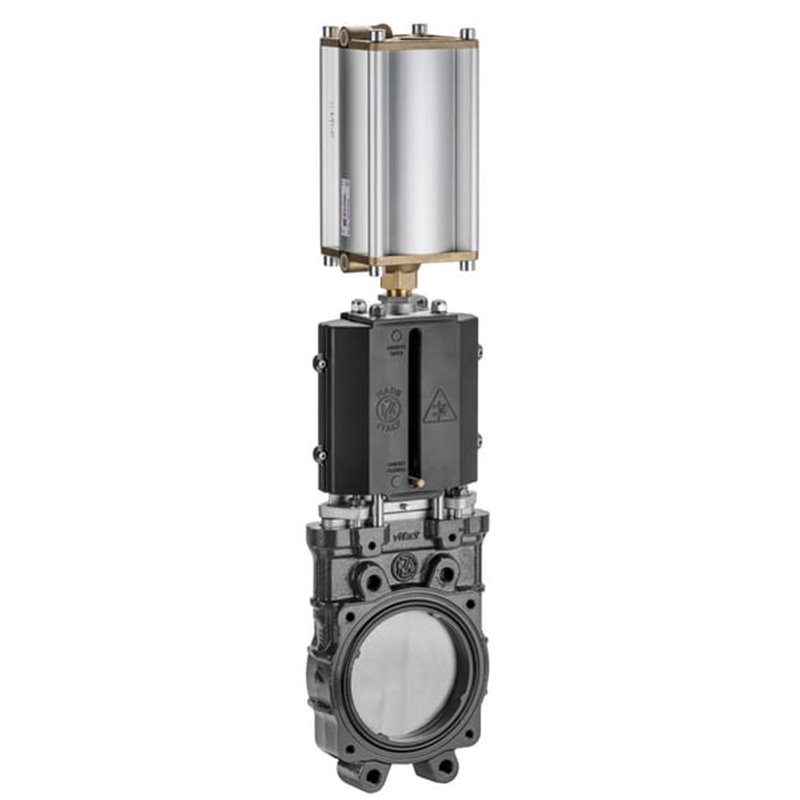

Zasuwa płytowa 6" obsł. pn. MZ

INDEKS: 6100575

Stan: Produkt nowy 👍 , Gwarancja ✅

18 : sztuka dostępna ✔ : sztuk dostępnych ✔

Wyślemy w 5 dni

Zapytaj o produkt
Pytając o produkt podaj INDEKS

Telefon 422 988 846 pn.-pt. 9 - 13

Ocena



Jednostka	Sztuka
Marka	MZ
Właściwości	Zawór odcinający nie zapycha się Górna pokrywa wykonana z tworzywa sztucznego chroni przed elementami ruchomymi
Informacje techniczne	Połączenie cylindra: 2 x 3/8"
Typ podłączenia	Z podwójnym kołnierzem
DNominalna średnica otworu zasuwy	150 mm
DNominalna średnica otworu zasuwy	6 cal
Materiał obudowy	Żeliwo
Materiał zasuwy	Stal szlachetna
Typ napędu/sterowania	Pneumatyczne o dwustronnym działaniu
Ciśnienie robocze max.	10 BAR
Wodoszczelność	Tak
Typ przepływu	Jednokierunkowy
Typ złącza kołnierza	DIN PN10 - UNI EN 1092-1
Waga	20,3 kg

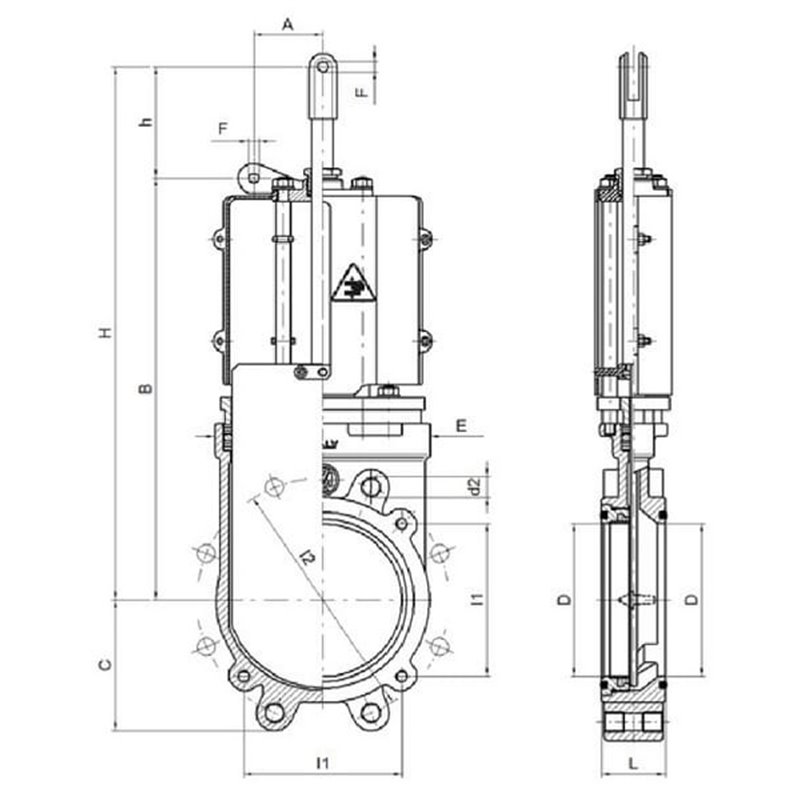

l2Średnica rozstawu śrub/otworów montażowych kołnierza	240 mm
l1Rozstaw śrub/otworów montażowych kołnierza	150 mm
d1Średnica śrub/otworów montażowych kołnierza	20 mm
LGrubość kołnierza	60 mm
FŚrednica otworu montażowego cylindra	10,5 mm
ESzerokość całkowita	221 mm
Wysokość całkowita	842 mm
COdległość od środka otworu zasuwy do podstawy	130,1 mm
HOdległość od środka otworu zasuwy do otworu dźwigni (pionowy)	523 mm
BOdlegość od środka otworu zasuwy do końca dźwigni	415 mm
ARozstaw otworów montażowych dźwigni (poziomy)	63 mm
hRozstaw otworów montażowych dźwigni (pionowy)	108 mm
