Pierścień zabezpieczający zew. wału 180mm

Pierścień zabezpieczający zew. wału 180mm

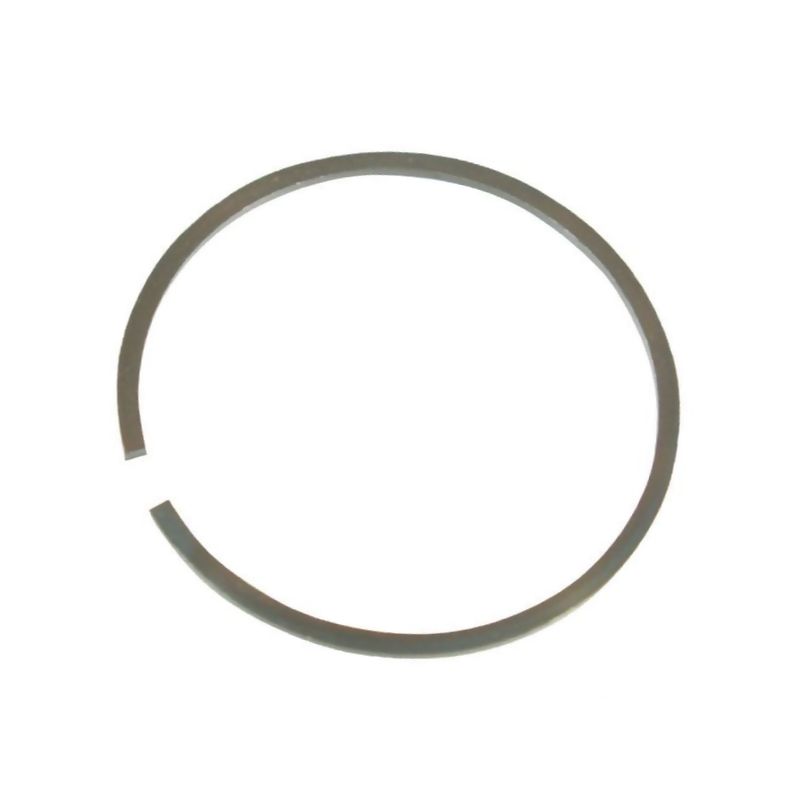

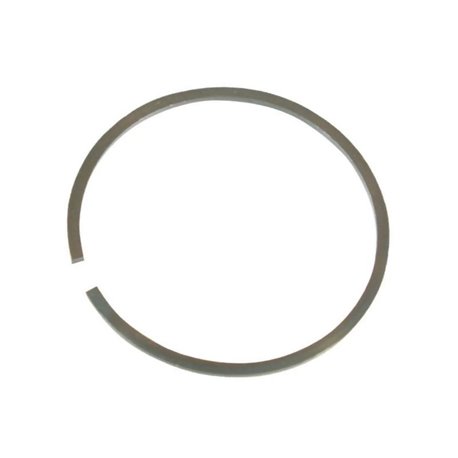

Pierścień zabezpieczający zewnętrzny o średnicy montażowej d1 = 180 mm przeznaczony do zabezpieczenia łożysk i pierścieni łożyskowych o małych promieniowych wymiarach montażowych. Wykonany ze stali sprężynowej, co gwarantuje wytrzymałość i odporność na obciążenia. Końcówki mogą być proste lub kołnierzowe w zależności od procesu produkcyjnego. Norma DIN: 5417. Typ: zewnętrzny. Średnica wew. d3 = 175,2 mm, średnica zew. d1 = 180 mm, średnica rowka montażowego d2 = 177 mm. Grubość s = 3 mm, szerokość b = 5 mm, szerokość rowka montażowego m = 3,2 mm. Waga 100 sztuk: 6,12 kg. Maksymalna prędkość obrotowa wału: 600 obr/min.

Produkt dostępny w sztukach. Do identyfikacji dopasowania sugerujemy porównać numery z katalogu oraz wymiary zawarte w danych technicznych przed zakupem.

Zastosowanie

• Zabezpieczenie łożysk i pierścieni łożyskowych o małych promieniowych wymiarach montażowych
• Pierścień zabezpieczający z otworami
• Łeb drążka
• Obudowa łożyska

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

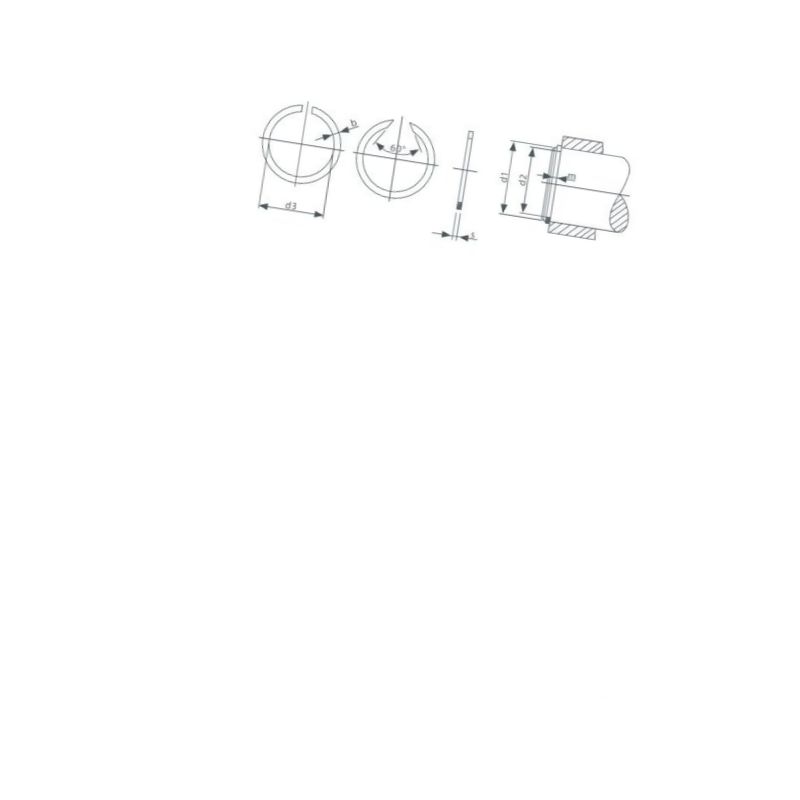

• Sprawdź numer referencyjny i zgodność z DIN 5417 oraz przekrojami d1, d2, d3, s, b, m
• Porównaj średnicę montażową (d1) i średnicę wew. (d3) oraz szerokość (b) i rowka montażowego (m) z wymaganiami maszyny
• Upewnij się, że materiał to utwardzona stal sprężynowa i że końcówki odpowiadają Twojej aplikacji (proste lub kołnierzowe)
• Sprawdź dopasowanie do łożysk i obudów zgodnie z montażem w układzie wału

Podsumowanie

Przy zakupie tego pierścienia warto zwrócić uwagę na zgodność wymiarów i norm, a także na rodzaj końcówek i materiał. Dzięki precyzyjnym wymiarom oraz identyfikacji DIN 5417, produkt znakomicie sprawdzi się w zabezpieczaniu elementów wału w układach z małymi promieniowymi odchyleniami.
