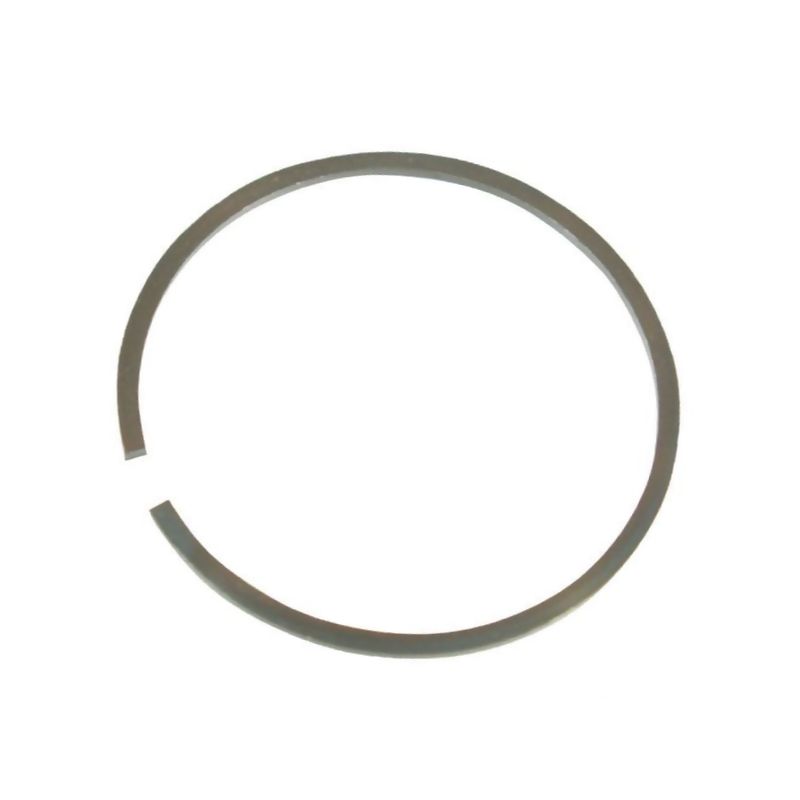

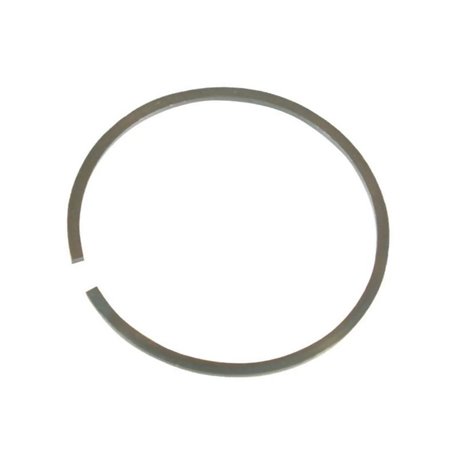

Pierścień zabezpieczający zew. wału 19mm

Pierścień zabezpieczający zew. wału 19mm

Pierścień zabezpieczający zewnętrzny przeznaczony do zabezpieczenia łożysk i pierścieni łożyskowych o małych promieniowych wymiarach montażowych. Produkt wykonany ze sprężynowej stali, charakteryzuje się solidnością i trwałością w warunkach pracy wału. Dostępny z końcówkami prostymi lub kołnierzowymi, zależnie od procesu produkcyjnego.

Najważniejsze parametry techniczne obejmują średnicę zewnątrzną 18,4 mm, średnicę wewnętrzną 17,9 mm, grubość 1,2 mm oraz szerokość rowka montażowego 1,3 mm. Typ elementu: zewnętrzny. Norma DIN: 5417. Masa 100 sztuk: 0,08 kg. Maksymalna prędkość obrotowa wału: 29000 obr/min.

Zastosowanie

Produkt przeznaczony do zewnętrznego mocowania na wale. Sprawdza się jako zabezpieczenie łożysk i pierścieni łożyskowych o małych wymiarach montażowych oraz jako element wyposażenia osłon i obudów łożyskowych w maszynach rolniczych.

Weryfikacja dopasowania przed zakupem

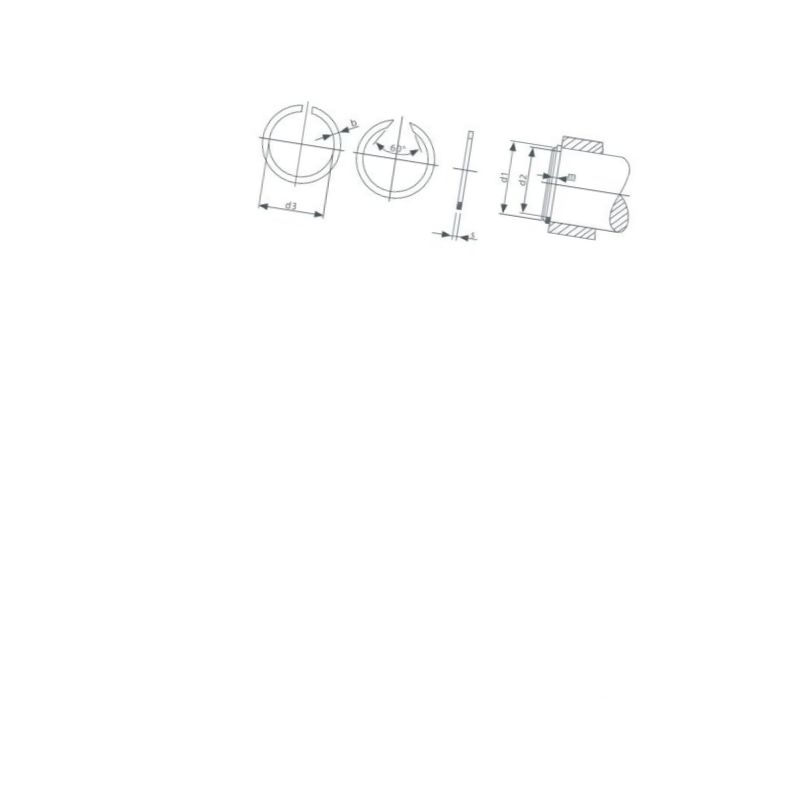

• Sprawdź identyczność danych źródłowych: d1 (średnica montażowa) 19 mm, d1 odpowiadająca wałowi docelowemu.
• Zweryfikuj d3 (średnica wew.) 17,9 mm oraz d2 (średnica rowka montażowego) 18,4 mm w odniesieniu do obracającego się elementu.
• Porównaj szerokość rowka montażowego m = 1,3 mm oraz grubość s = 1,2 mm z wymiarami na korpusie maszyny.
• Upewnij się, że norma DIN 5417 odpowiada specyfikacjom maszyny i że typ to zewnętrzny – pasuje do zewnętrznego pierścienia zabezpieczającego.

Kilka praktycznych uwag przed zakupem

Wybierając pierścień warto zweryfikować, czy komponent będzie pracował w warunkach dozwolonej prędkości obrotowej wału (do 29000 obr/min). Sprawdź także, czy końcówki z tworzywa lub zakończenia kołnierzowe pasują do układu montażowego. Zwróć uwagę na kompatybilność z materiałem wału i obudowy łożyska, by zapewnić prawidłowe osadzenie i długą żywotność zestawu.
