Pierścień osadczy okrągły zewnetrzny, 40 mm

Pierścień osadczy okrągły zewnetrzny, 40 mm

Pierścień osadczy okrągły zewnetrzny to element służący do precyzyjnego osadzania i zabezpieczenia wałków w układach mechanicznych. Jej wymiary wyznaczają dopasowanie do montażu: średnica montażowa 40 mm, średnica zewnetrzna 42,1 mm oraz wewnętrzna 37,1 mm, a grubość wynosi 2,5 mm. Produkt zaprojektowano do pracy w układach, gdzie wymagana jest stabilna i trwała osadzeńka.

Wykonany z zewnętrznym typem osadzenia, pierścień zapewnia odpowiednie mapowanie obciążeń i utrzymanie właściwego ustawienia elementów na wale. Zachowuje precyzję nawet przy regularnym obciążeniu i w warunkach typowych dla maszyn rolniczych.

Zastosowanie

Przeznaczony do zastosowań zewnętrznych w układach potrzebujących stabilnego osadzenia pierścieniowego, w szczególności tam, gdzie wymagana jest precyzyjna geometra i pewne osadzenie w mechanizmach napędowych o średnicy montażowej 40 mm.

Praktyczne cechy produktu

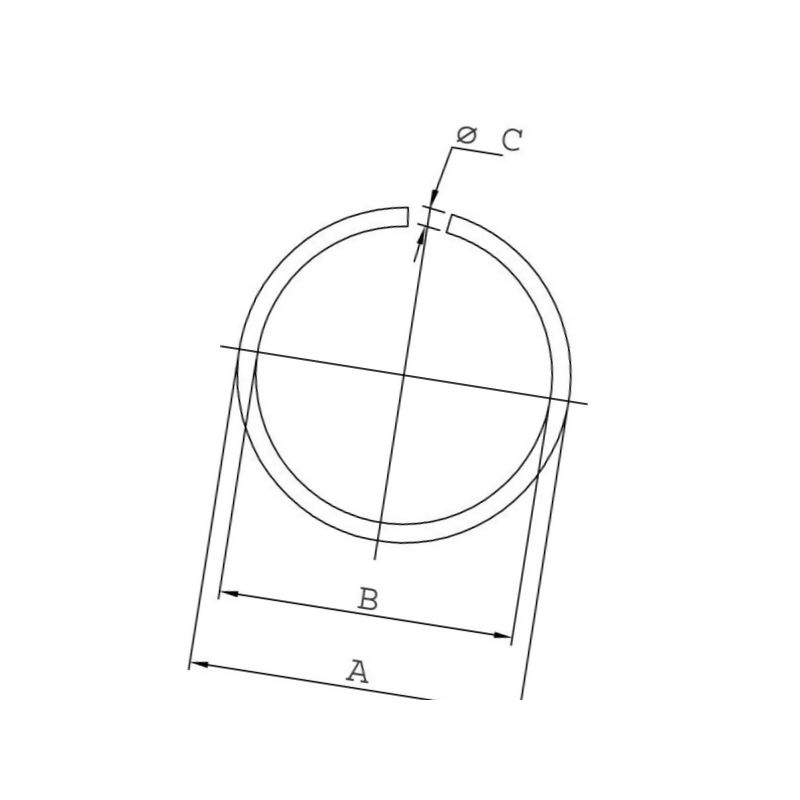

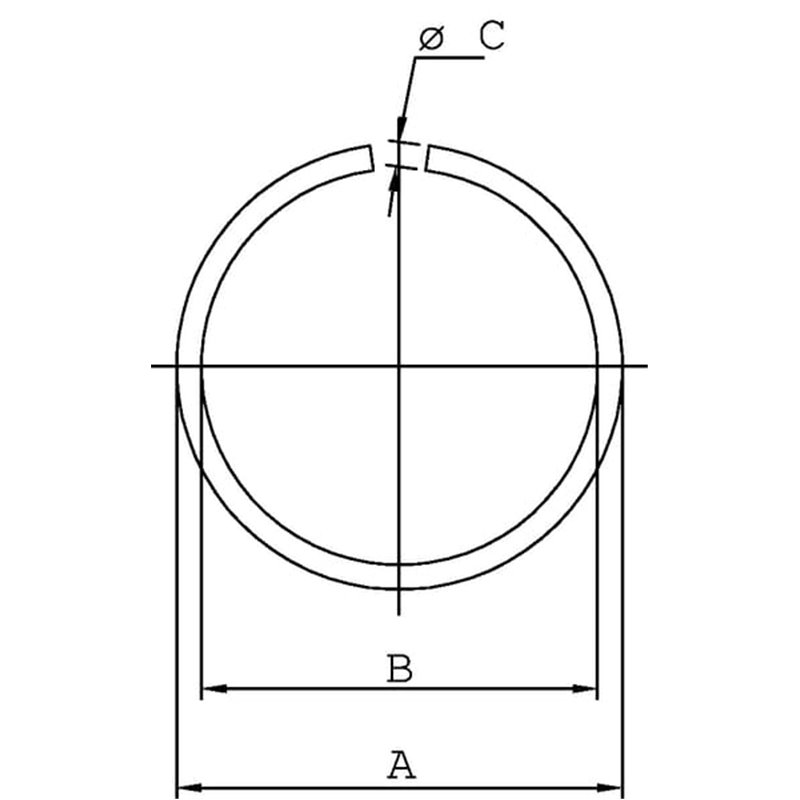

• Średnica montażowa: 40 mm
• Średnica zewnętrzna: 42,1 mm
• Średnica wewnętrzna: 37,1 mm
• Grubość: 2,5 mm
• Typ osadzenia: zewnętrzny
• Norma DIN: 7993

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

Aby dopasować pierścień do maszyny, porównaj numer referencyjny z dokumentacją techniczną oraz zestawienia części i upewnij się, że średnice montażowa (40 mm), wewnętrzna (37,1 mm) i zewnętrzna (42,1 mm) odpowiadają używanemu elementowi. Sprawdź również, czy norma DIN 7993 odpowiada wymaganiom konstrukcji. Zwróć uwagę na tolerancje i ewentualne luzy wynikające z eksploatacji. Przed zakupem dopasuj numer referencyjny do zestawu w pracującym układzie, aby uniknąć niezgodności.
