Łożysko z obudową stojącą UPCA z łożyskiem INA/FAG-PSHE

Łożysko z obudową stojącą UPCA z łożyskiem INA/FAG-PSHE

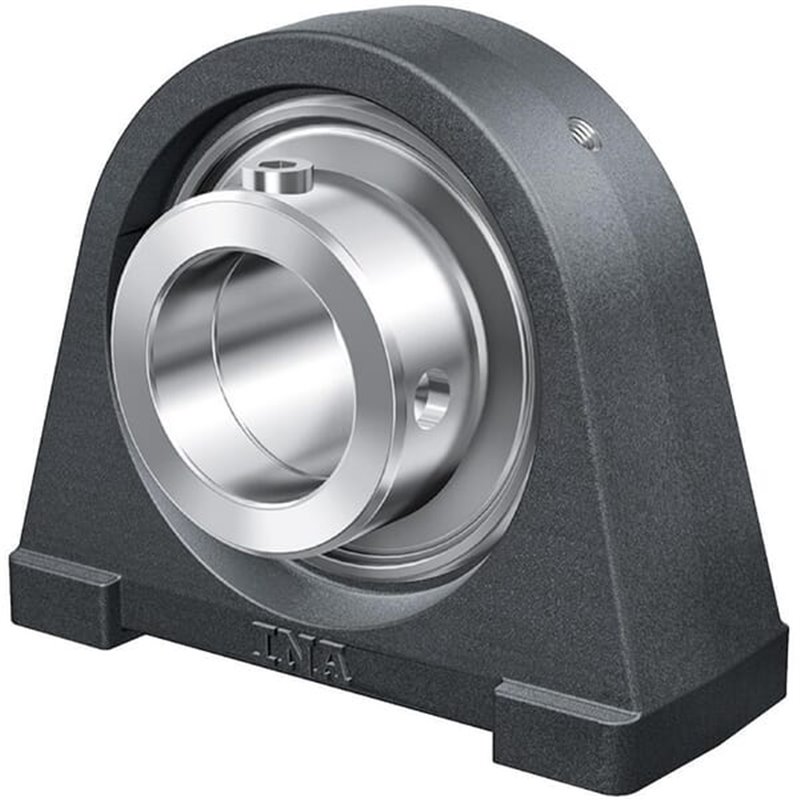

Produkt łączący wytrzymałość obudowy stojącej z precyzyjnym łożyskiem wewnętrznym od marki INA/FAG. Obudowa ma krótka podstawę, co czyni go kompatybilnym z maszynami wymagającymi kompaktowej przestrzeni montażowej. Całość zaprojektowano tak, aby zapewnić stabilne prowadzenie wału i długą żywotność w warunkach pracy rolniczych.

W zestawie zastosowano układ z jednostronnie wydłużonym pierścieniem wewnętrznym i pierścieniem mocującym, co ułatwia montaż i utrzymanie prawidłowego osadzenia łożyska. Obramowanie umożliwia także smarowanie, co może zwiększać odporność na zużycie i przedłużać okres eksploatacyjny w wymagających warunkach pracy.

Łożysko z obudową stojącą PSHE doskonale sprawdzi się w aplikacjach rolniczych, gdzie kluczowa jest niezawodność i oszczędność miejsca montażowego. Dzięki konstrukcji zewnętrznej kołnierza i kompaktowym wymiarom może być używane w maszynach o ograniczonej przestrzeni montażowej, zapewniając stabilne wsparcie wału.

Zastosowanie

Przeznaczone do maszyn rolniczych i podobnych urządzeń, gdzie wymagana jest trwała łożyskowa oprawa z możliwością smarowania oraz kompaktowe wymiary całkowite. Sprawdza się w układach, w których ważne jest zwarty montaż i precyzyjne prowadzenie wału.

Praktyczne cechy produktu

• Typ obudowy: Oprawa stojąca - krótka podstawa
• Średnica łożyska wewnętrznego: 55 mm

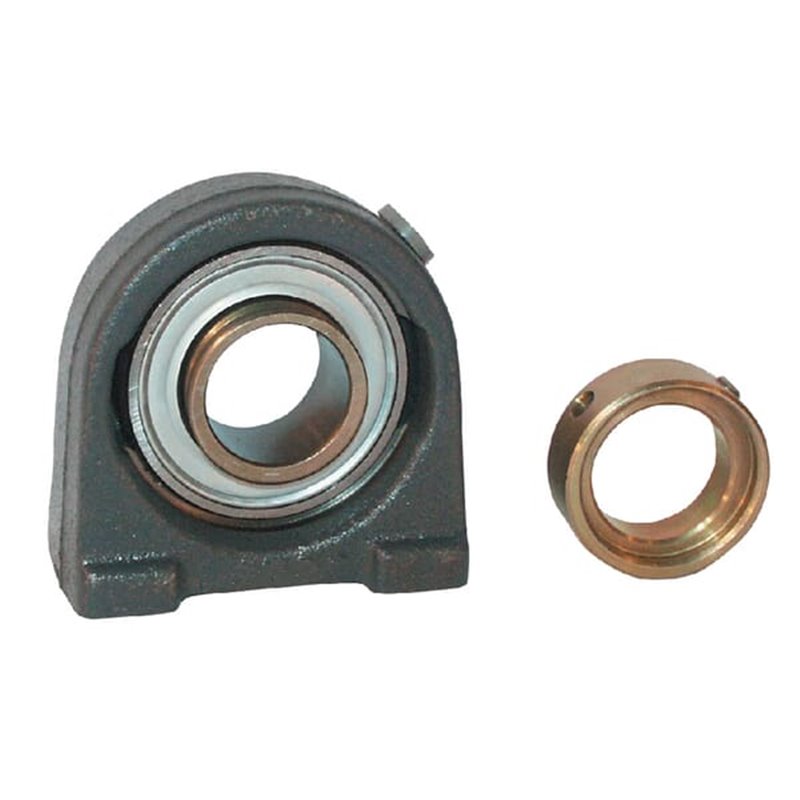

• Składa się z: Blok łożyskowy, Pierścień mocujący
• Długość całkowita: 150 mm
• Szerokość obudowy: 60 mm
• Wysokość całkowita: 125 mm
• Grubość kołnierza: 13 mm
• Średnica zew. pierścienia blokującego: 76 mm
• Położenie wału w pionie: 64 mm
• Położenie kul łożyska względem powierzchni montażowej: 36,4 mm
• Rozstaw otworów montażowych: 118 mm
• Średnica gwintu końcówki smarowania: M6
• Średnica gwintu montażowego: M16
• Waga: 3,48 kg

Weryfikacja dopasowania

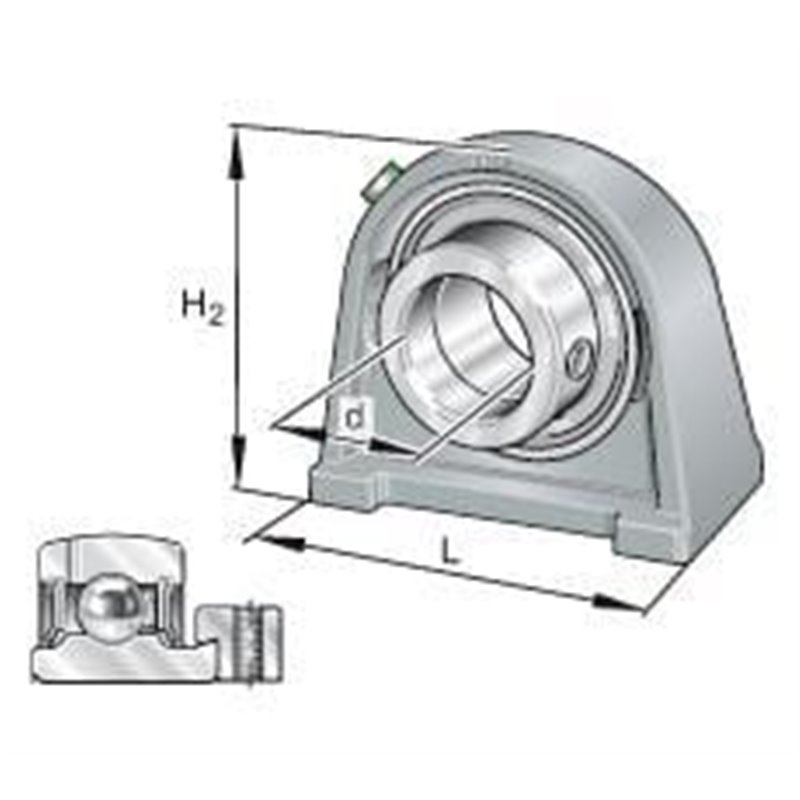

Aby upewnić się, że wybrane łożysko pasuje do konkretnej maszyny, porównaj numer referencyjny OE oraz wymiary z rysunkami technicznymi dostarczonymi producenta. Zweryfikuj:

• Średnicę wewnętrzną łożyska (d) — 55 mm
• Wymiary całkowite: długość 150 mm, szerokość 60 mm, wysokość 125 mm
• Średnicę zew. pierścienia blokującego — 76 mm
• Rozstaw otworów montażowych — 118 mm
• Gwint końcówki smarowania — M6, gwint montażowy — M16

Przed zakupem warto sprawdzić numer referencyjny OE (jeżeli występuje) oraz dopasować go do listy części w dokumentacji maszyny. Dzięki temu unikniesz niezgodności i zapewnisz optymalne właściwości użytkowe w montażu.
