Obudowa z łożyskiem 40x80x49,2x21 SKF SY-FM

Obudowa z łożyskiem SKF SY-FM 40x80x49,2x21

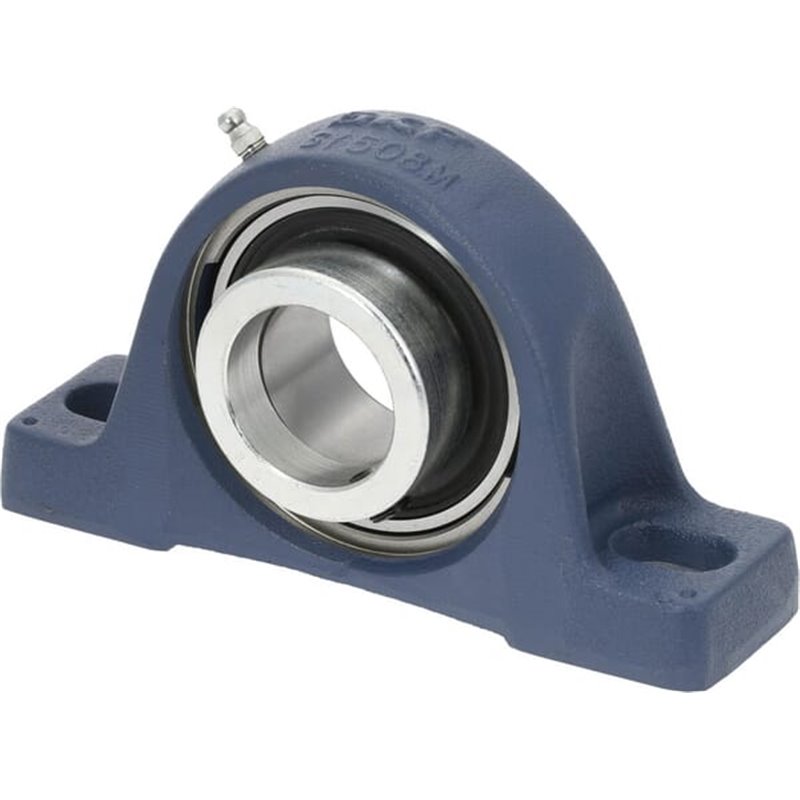

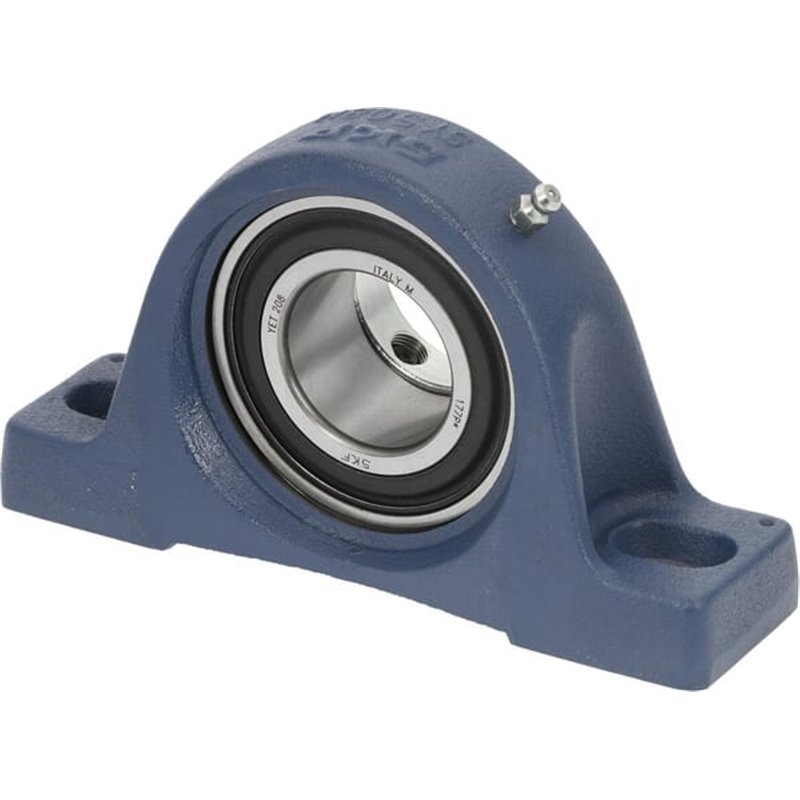

Przedstawiamy obudowę łożyska SKF SY-FM z serii SY40FM, zaprojektowaną jako oprawa stojąca z żeliwa. W komplecie znajduje się blok łożyskowy oraz pierścień mocujący. Dzięki precyzyjnemu wykonaniu i klasycznej konstrukcji zapewnia stabilne prowadzenie wału oraz łatwy montaż w maszynach rolniczych. Wymiary detali: średnica łożyska wewnętrznego 40 mm, całkowita długość 175 mm, szerokość 43,2 mm, wysokość 99 mm, średnica zewnętrzna 175 mm. Masa całkowita wynosi około 1,846 kg. Obudowa umożliwia smarowanie, co wspiera trwałość i bezawaryjną pracę zestawu.

Zastosowanie

Produkt przeznaczony do precyzyjnego osadzania wałów w maszynach rolniczych i przemysłowych, gdzie wymagana jest solidna obudowa i łatwy dostęp do elementów smarnych. Dzięki standardowym wymiarom i materiałowi żeliwowemu, obudowa zapewnia sztywność i odporność na obciążenia dynamiczne.

Zastosowanie i dopasowanie

• Numer referencyjny OE: SY40FM
• Średnica łożyska wewnętrznego: 40 mm
• Zastosowanie w układach z obudową typu oprawa stojąca
• Materiał obudowy: Żeliwo, materiał łożyska: stal
• Wymiary montażowe mieszczą się w zakresie: J (135,5 mm) oraz zakres 125-146 mm
• Łożysko z możliwością smarowania

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

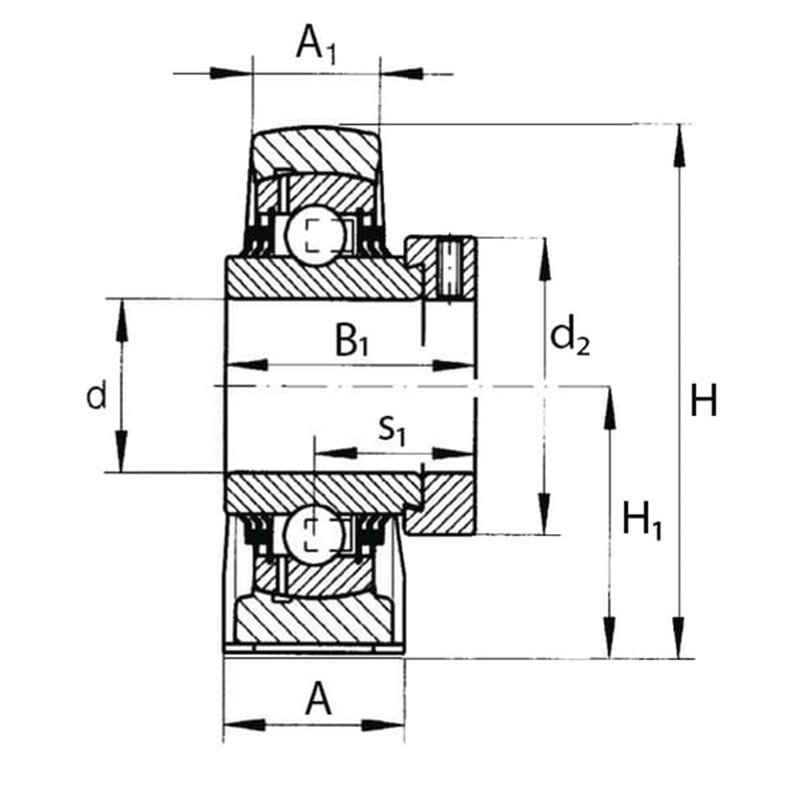

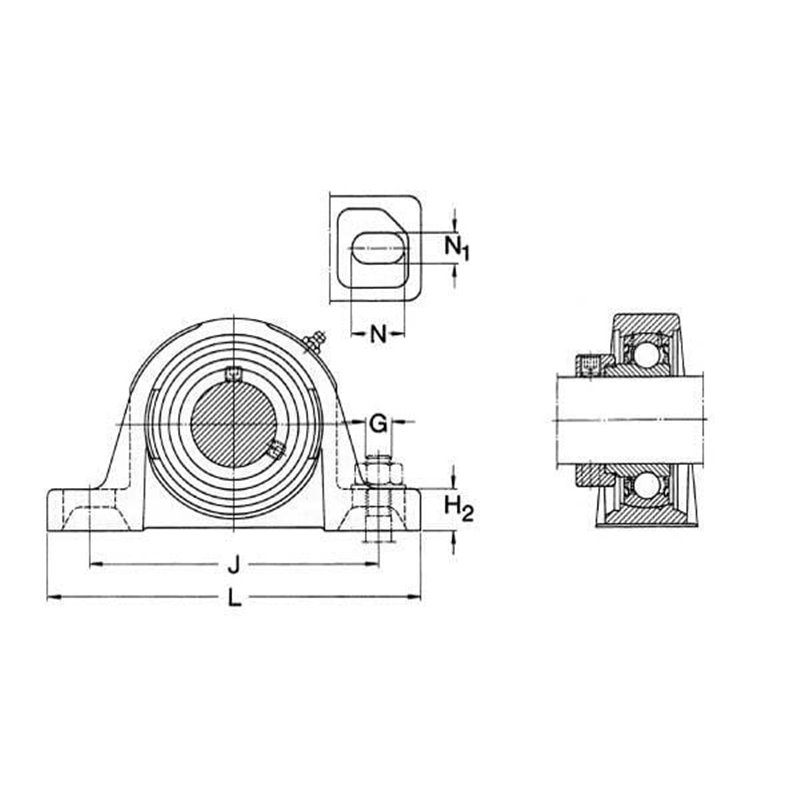

Aby dopasować obudowę do maszyny, sprawdź numer referencyjny OE i dane techniczne: SY40FM, d = 40 mm, L = 175 mm, H = 99 mm, B1 = 43,2 mm, H2 = 19 mm, g = M12, J = 135,5 mm (rozstaw otworów), zakres J = 125-146 mm. Ustal również, czy konstrukcja obudowy odpowiada materiałowi i obciążeniom przewidywanym w aplikacji: obudowa z żeliwa i łożyska stalowego, obciążenie statyczne promieniowe 21600 N oraz dynamiczne promieniowe 30700 N. Zwróć uwagę na zasilanie smarem i możliwość serwisowania w wybranym układzie, aby utrzymać długowieczność zestawu. Zachowaj zgodność z obowiązującymi wymiarami montażowymi i centrowaniem wału, aby uniknąć nieprawidłowego ustawienia i zużycia.
