Obudowa owalna UCFL z łożyskiem 30x62x38,1/19 GP-UC

Obudowa owalna UCFL z łożyskiem 30x62x38,1/19 GP-UC

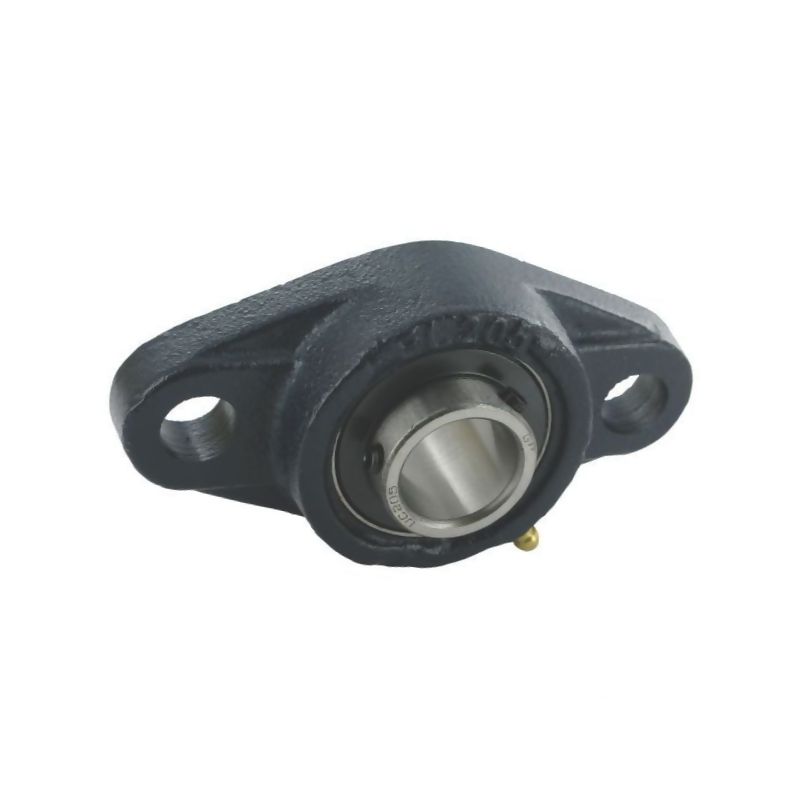

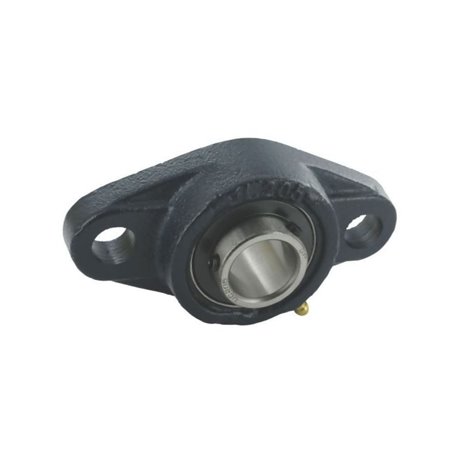

Obudowa UCFL łącząca kołnierzowy, owalny kształt z precyzyjnym łożyskiem. Wykonana z solidnych materiałów, zapewnia stabilność i łatwość montażu w maszynach z wałkami o średnicy 30 mm. W zestawie uwzględniony jest pierścień wewnętrzny z dwustronnie wydłużonym prowadzeniem oraz elementy regulacyjne, co ułatwia ustawienie położenia wału i redukuje luz. Kolor obudowy może się różnić od ilustracji, co wynika z serii produkcyjnej.

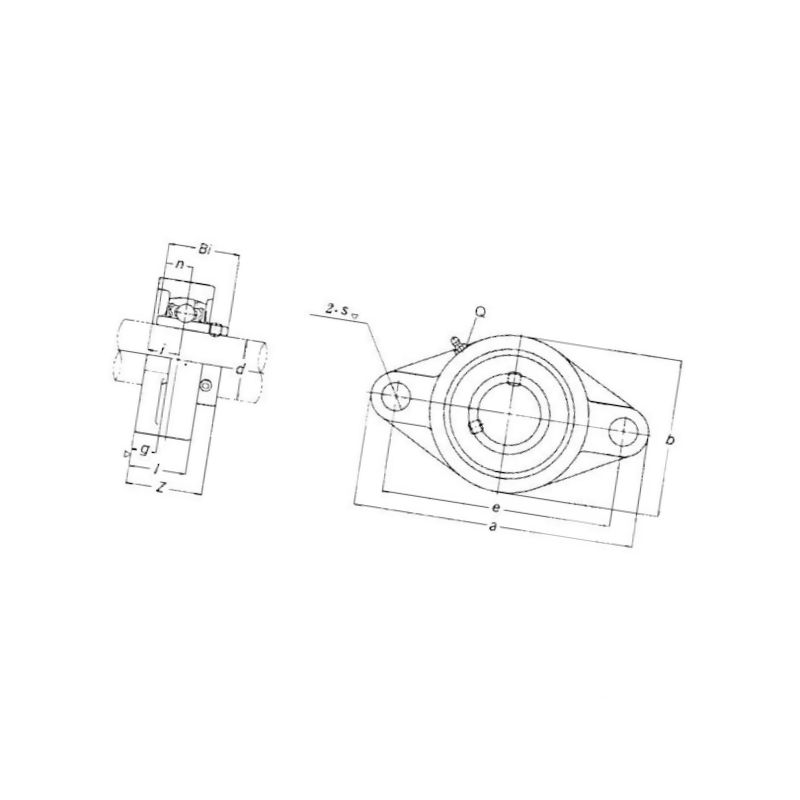

Wymiary całkowite obudowy to 148 mm długości, 80 mm szerokości i 40,2 mm wysokości. Średnica otworu montażowego to 16 mm, a rozstaw otworów montażowych wynosi 117 mm. Wysokość całkowita obudowy to 40,2 mm, a wysokość obudowy wynosi 31 mm. Położenie kul łożyska względem końca wału to 18 mm, a względem powierzchni montażowej – 15,9 mm. To ustawienie wpływa na precyzję prowadzenia wału i skuteczne przenoszenie obciążeń.

Zastosowanie

Obudowa UCFL z łożyskiem 30x62x38,1/19 GP-UC znajduje zastosowanie w maszynach rolniczych i przemysłowych, gdzie niezbędna jest stabilna osłona łożyska z precyzyjnym prowadzeniem wału i kompaktowym kołnierzem. Dzięki standardowym wymiarom pasuje do systemów wymagających łożysk z obudową o średnicy 30 mm i wymiennych parametrów montażowych.

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

• Sprawdź średnicę wału: Ø wewnętrzne 30 mm.
• Zweryfikuj rozstaw i średnicę otworów montażowych: 117 mm rozstaw, 16 mm średnica otworu.
• Upewnij się, że długość całkowita obudowy mieści się w przestrzeni montażowej: 148 mm, szerokość 80 mm, wysokość 40,2 mm.
• Sprawdź wersję pierścienia wewnętrznego: dwustronnie wydłużony pierścień z 2 śrubami regulacyjnymi.
• Weź pod uwagę możliwość różnicy koloru obudowy względem zdjęcia – zgodność z faktyczną wersją produktu w magazynie.

Kilka praktycznych uwag

Przed zakupem upewnij się, że zestaw: obudowa z łożyskiem pasuje do Twojej maszyny, a numer referencyjny UCFL206GP (lub równoważny) odpowiada zastosowaniu. Sprawdź, czy w konstrukcji maszyny przewidziano konieczność użycia dwustronnie wydłużonego pierścienia wewnętrznego i śrub regulacyjnych. Zachowaj ostrożność przy montażu i dokręcaniu śrub, aby uniknąć poślizgu wału i utraty precyzji prowadzenia.

Podsumowując, UCFL owalna z łożyskiem 30x62x38,1/19 GP-UC to solidne rozwiązanie do maszyn wymagających niezawodnej ochrony łożyska i precyzyjnego prowadzenia wału. Sprawdź parametry i dopasowanie przed zakupem, aby mieć pewność, że wybrany element spełni oczekiwania w Twoim systemie.
