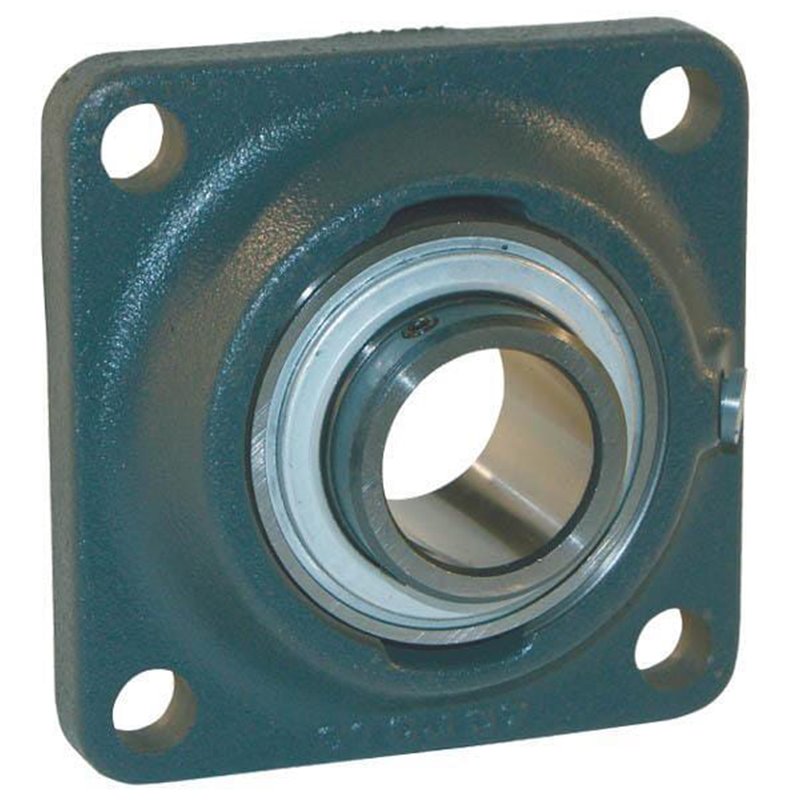

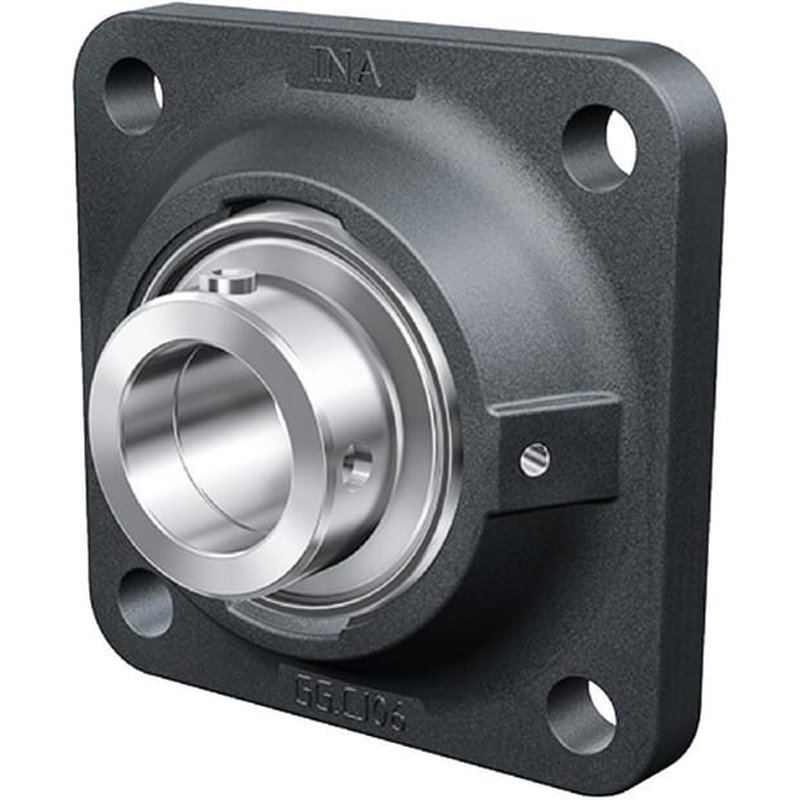

Obudowa z łożyskiem 30/83x83 M10 INA/FAG

Obudowa z łożyskiem 30/83x83 M10 INA/FAG

Obudowa z łożyskiem firmy INA/FAG o kodzie RCJY30 to trwałe rozwiązanie do zastosowań w maszynach rolniczych i urządzeniach technicznych. Dzięki kołnierzowi kwadratowemu i precyzyjnie dobranym wymiarom, zapewnia stabilne osadzenie i łatwy montaż. Produkt charakteryzuje się masą 1,1 kg oraz solidną konstrukcją, która łączy łożysko wewnętrzne z dwustronnym wydłużonym pierścieniem wewnętrznym i możliwością smarowania.

Wymiary całkowite (A) 108 mm, szerokość obudowy 108 mm oraz wysokość całkowita 42,2 mm zapewniają kompatybilność z szerokim spektrum maszyn rolniczych i łańcuchów napędowych. Średnica łożyska wewnętrznego d = 30 mm oraz szerokość pierścienia wewnętrznego 38,1 mm gwarantują stabilne właściwości mechaniczne w warunkach pracy. Rozstaw otworów montażowych 82,5 mm i średnica otworów montażowych 11,5 mm umożliwiają łatwy montaż w konstrukcjach standardowych.

Zastosowanie

Produkt przeznaczony do współpracy z układami, które wymagają solidnej obudowy z łożyskiem w układach napędowych, wałowych i przekładniach w maszynach rolniczych. Sprawdza się w aplikacjach, gdzie liczy się duża nośność i odporność na obciążenia promieniowe.

Najważniejsze cechy i parametry

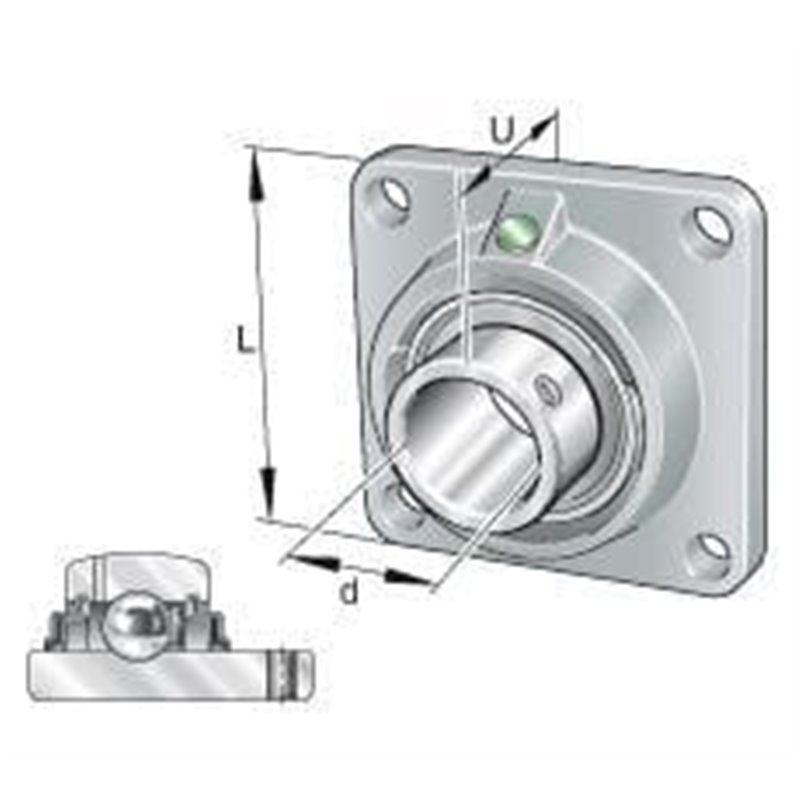

• Typ obudowy: Kołnierz kwadratowy
• Średnica łożyska wew. (d): 30 mm
• Długość całkowita (A): 108 mm
• Szerokość obudowy: 108 mm
• Wysokość całkowita (U): 42,2 mm
• Twarz pokrycia: T
  Wysokość obudowy 29 mm
• Szerokość pierścienia wewnętrznego (L): 38,1 mm
• Położenie kul łożyska względem końca wału: 20 mm
• Rozstaw otworów montażowych: 82,5 mm
• Średnica otworów montażowych: 11,5 mm
• Średnica gwintu końcówki smarowania: M6
• Waga: 1,1 kg
• Obciążenie statyczne promieniowe: 11300 N
• Obciążenie dynamiczne promieniowe: 19500 N

Weryfikacja dopasowania i uwagi przed zakupem

Aby dopasować tę obudowę do konkretnego układu, porównaj numer referencyjny OE oraz wymiary z dokumentacją maszyny. Upewnij się, że rozstaw montażowy, średnica wału i wymiary obudowy odpowiadają zastosowaniu. Sprawdź także, czy kołnierz kwadratowy i typ obudowy są zgodne z projektem urządzenia. Przed montażem zweryfikuj możliwość smarowania i dostępność elementów serwisowych. Zwróć uwagę na masę i dopuszczalne obciążenia, aby zapewnić prawidłowe funkcjonowanie w warunkach pracy maszyny rolniczej.
