Obudowa z łożyskiem 50/111x111 M18 INA/FAG

Obudowa z łożyskiem 50/111x111 M18 INA/FAG

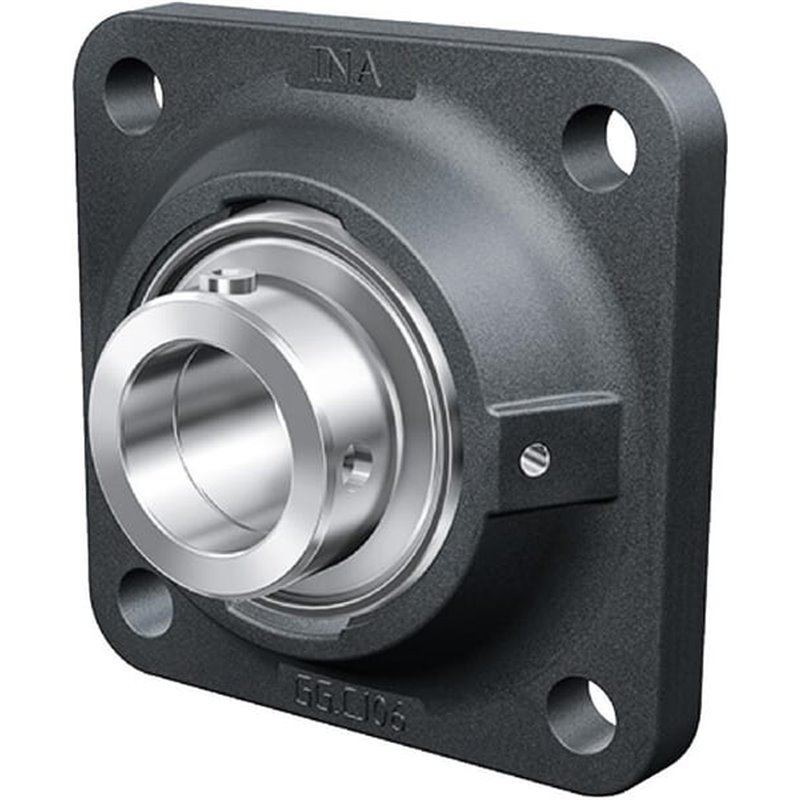

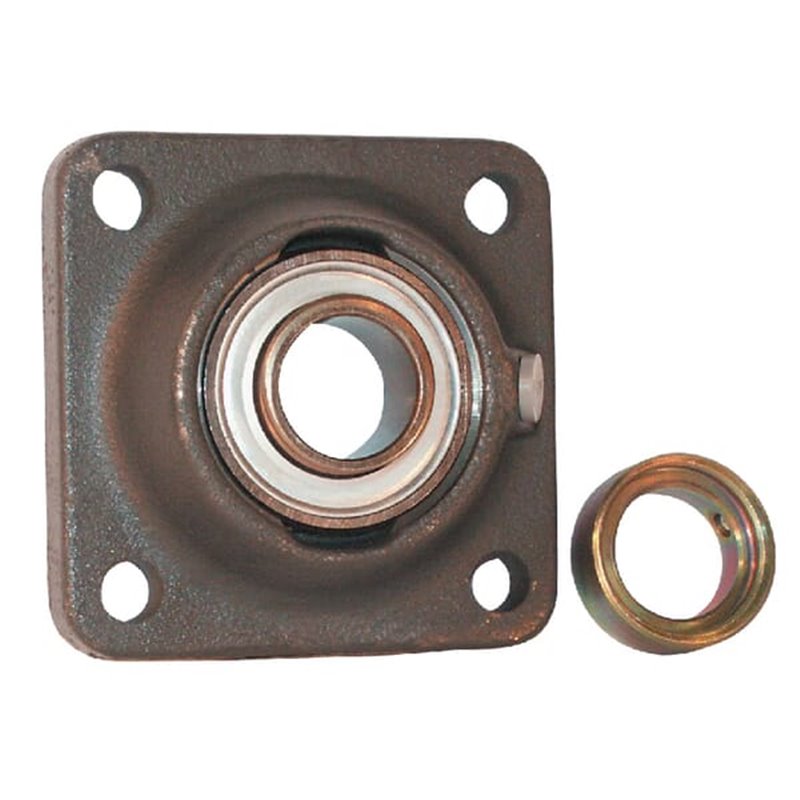

Obudowa z łożyskiem o wymiarach 50/111x111 M18 dostarczana jest przez markę INA/FAG i charakteryzuje się kwadratowym kołnierzem. Całkowita długość wynosi 143 mm, szerokość obudowy 143 mm, a wysokość całkowita to 60,8 mm. W zestawie znajduje się obudowa łożyska oraz pierścień mocujący. Waga całkowita produktu to 2,38 kg. Dodatkowo, średnica zewnętrznego pierścienia blokującego to 69 mm, a odległość położenia kul łożyska względem końca wału – 28 mm. Obudowa oferuje możliwość smarowania, co może wpływać na długowieczność i płynność pracy układu.

Produkt przeznaczony jest do zastosowań wymagających solidnej konstrukcji i precyzyjnego prowadzenia łożysk. Dzięki swoim wymiarom zapewnia stabilne mocowanie w odpowiednich maszynach rolniczych i urządzeniach przemysłowych.

Zastosowanie

Przeznaczony do zastosowań, w których potrzebna jest trwała obudowa łożyska z możliwością smarowania oraz pewnym mocowaniem. Sprawdza się w układach, gdzie łożysko o średnicy wewnętrznej 50 mm musi pracować w kołnierzu kwadratowym, zapewniając stabilność i ochronę podczas eksploatacji.

Najważniejsze cechy wynikające z danych technicznych

• Typ obudowy: Kołnierz kwadratowy
• d (średnica łożyska wewnętrznego): 50 mm
• Całkowita długość: 143 mm
• Szerokość obudowy: 143 mm

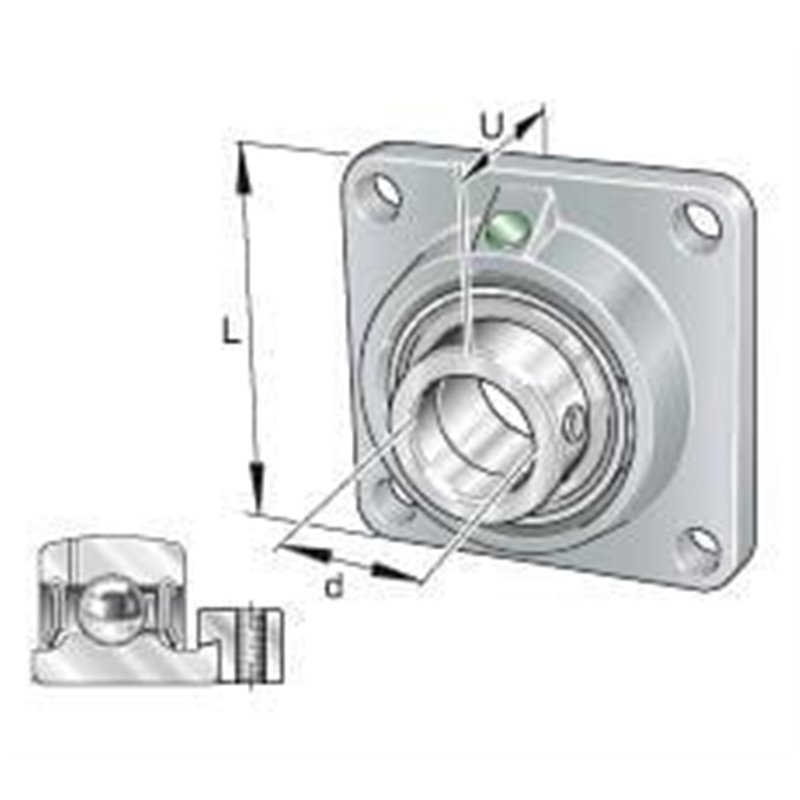

• Wysokość całkowita (U): 60,8 mm
• Wysokość obudowy (T): 39 mm
• Szerokość pierścienia wewnętrznego (L): 43,7 mm
• Grubość kołnierza (C): 21,5 mm
• Średnica zew. pierścienia blokującego: 69 mm
• Położenie kul względem końca wału: 28 mm
• Rozstaw otworów montażowych: 111 mm
• Średnica otworów montażowych: 18 mm
• Średnica gwintu końcówki smarowania: M6
• Waga: 2,38 kg
• Obciążenie statyczne promieniowe: 23200 N
• Obciążenie dynamiczne promieniowe: 35000 N
• Numer referencyjny OE: -N

Weryfikacja dopasowania i co przed zakupem

Przed zakupem dopasuj dane identyfikacyjne do potrzeb maszyny. Sprawdź, czy średnica wewnętrzna łożyska (d = 50 mm) oraz typ obudowy (Kołnierz kwadratowy) odpowiada konkretnemu zastosowaniu w urządzeniu. Porównaj rozstaw otworów mocujących (111 mm) oraz średnicę otworów montażowych (18 mm) z istniejącymi miejscami montażowymi w maszynie. Zwróć uwagę na wymaganą wysokość i długość całkowitą, aby komponent nie kolidował z innymi elementami układu. Upewnij się także, że wymagana jest możliwość smarowania, co jest opcją w tym modelu.

Przy zakupie warto zwrócić uwagę na masywną konstrukcję i parametry obciążeniowe: obciążenie statyczne promieniowe 23200 N oraz obciążenie dynamiczne promieniowe 35000 N zapewniają odpowiednią wytrzymałość w warunkach pracy rolniczych. Jeśli masz wątpliwości co do zgodności, porównaj numer referencyjny OE (-N) z dokumentacją maszyny oraz skonsultuj dopasowanie z dostawcą części. Dodatkowo, sprawdź, czy w zestawie znajduje się obudowa łożyska i pierścień mocujący – w opisanym modelu te elementy są integralną częścią produktu.
