Obudowa z łożyskiem 25/70x70 M10 INA/FAG

Obudowa z łożyskiem 25/70x70 M10 INA/FAG

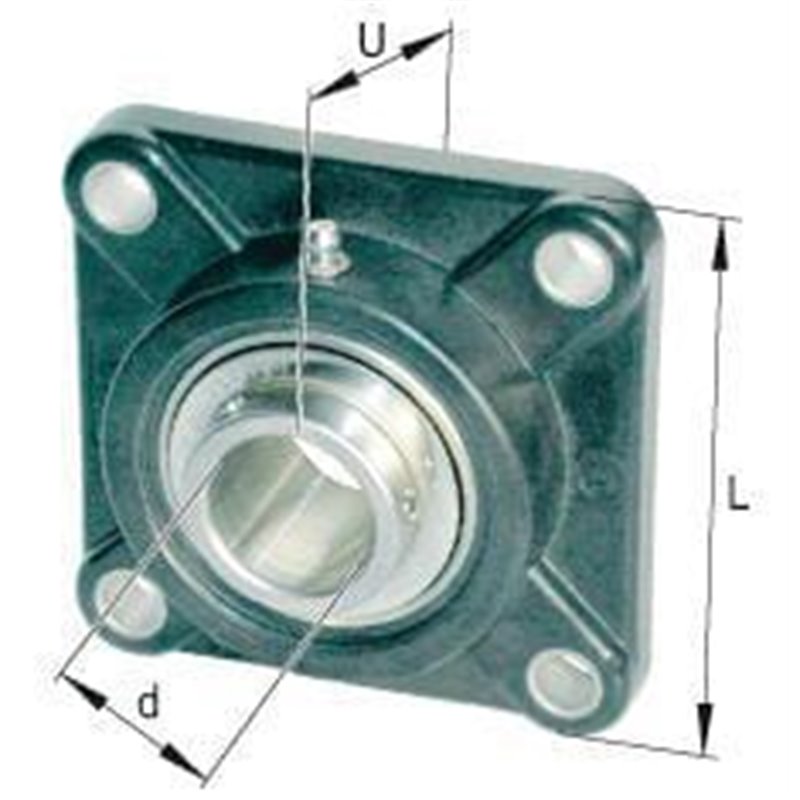

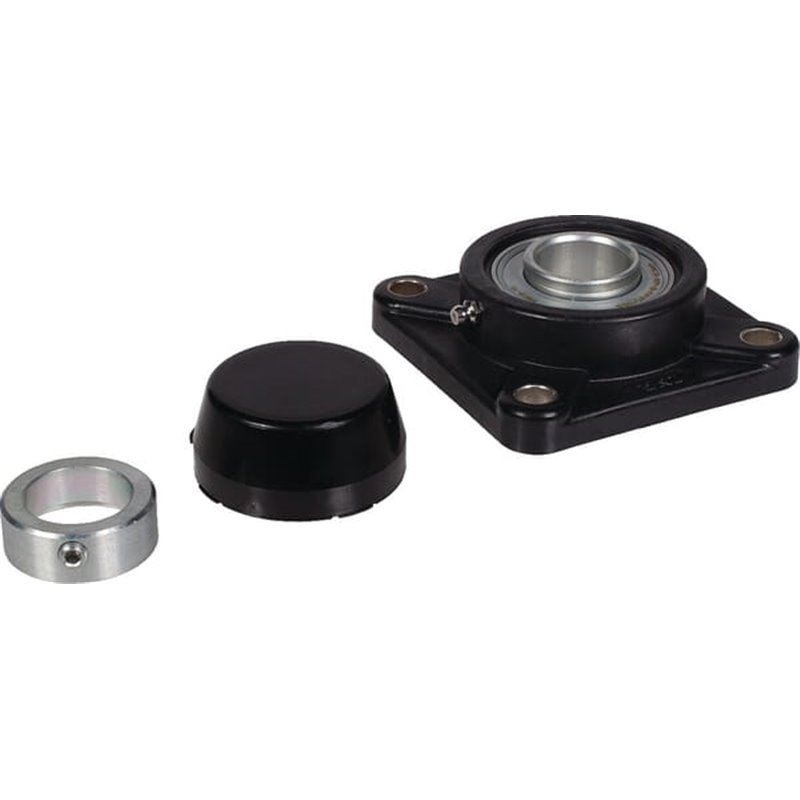

Obudowa łożyskowa o wymiarach 25/70x70 z kołnierzem kwadratowym została zaprojektowana do zastosowań w maszynach mobilnych i stacjonarnych. Wykonana z myślą o środowiskach narażonych na korozję, wyposażona jest w łożysko wewnętrzne z wersji Corrotect zapewniającej wysoką odporność na czynniki korozyjne. W zestawie znajdują się elementy niezbędne do montażu: blok łożyskowy, pierścień mocujący oraz pokrywa końcowa. Możliwość smarowania rozszerza zakres zastosowań i wydłuża żywotność układu.

Całkowita długość obudowy wynosi 94,5 mm, szerokość 95 mm, a wysokość 40,5 mm. Średnica łożyska wew. to 25 mm. Obudowa posiada grubość kołnierza 14,5 mm i szerokość pierścienia wewnętrznego 31 mm. Położenie kul łożyska względem powierzchni montażowej to 17 mm, a rozstaw otworów montażowych to 70 mm z otworami o średnicy 11 mm. Średnica gwintu końcówki smarowania wynosi M28, a masa całkowita wynosi 0,39 kg. Numer referencyjny OE: PCJ25-TV-FA125.5.

Zastosowanie

Produkt przeznaczony do zastosowań w budowie maszyn: zarówno w maszynach mobilnych, jak i stacjonarnych. Dzięki ochronie Corrotect oraz możliwości smarowania, sprawdza się w środowiskach narażonych na korozję i intensywne użytkowanie.

Praktyczne cechy produktu

• Obudowa łożyska z tworzywa sztucznego (kołnierz kwadratowy)
• Łożysko wewnętrzne w wersji Corrotect – odporne na korozję
• Jednostronnie wydłużony pierścień wewnętrzny z pierścieniem mocującym
• Możliwość smarowania
• Rozstaw otworów montażowych 70 mm, średnica otworów 11 mm

Weryfikacja dopasowania i przed zakupem

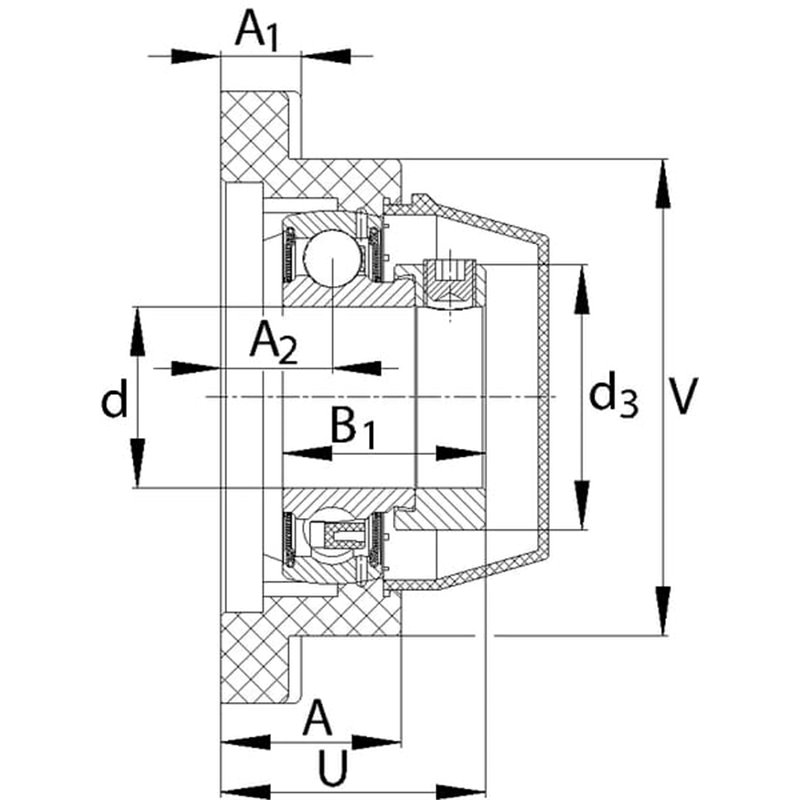

Aby upewnić się, że obudowa będzie pasować do Twojej maszyny, porównaj: numer referencyjny OE PCJ25-TV-FA125.5, wymiary obudowy (d, A, B1, A1, A2, U, W) oraz rozstawy otworów montażowych. Sprawdź także zgodność ze śrubami montażowymi i gwintem końcówki smarowania M28. W razie wątpliwości dopasuj parametry do modelu maszyny i numerów referencyjnych używanych w Twoim układzie łożyskowym.

Przed zakupem warto zweryfikować także masa 0,39 kg oraz dopasowanie do środowiska roboczego – korozja odporna wersja Corrotect pozwala na pracę w wymagających warunkach. Poprawne dopasowanie zapewni identyfikacja numeru OE oraz zgodność wymiarów: średnica wewnętrzna 25 mm, szerokość obudowy 95 mm, wysokość 40,5 mm, długość całkowita 94,5 mm i położenie kul łożyska względem powierzchni montażowej 17 mm.
