Obudowa z łożyskiem 40/102x102 M14 INA/FAG

Obudowa z łożyskiem 40/102x102 M14 INA/FAG

Obudowa z łożyskiem o wymiarach 40/102x102 mm firmy INA/FAG to kompaktowe rozwiązanie do sudowanych układów napędowych. Obudowa typu kołnierz kwadratowy zapewnia solidne mocowanie oraz stabilne prowadzenie łożyska wewnętrznego. Dzięki możliwości smarowania, system może pracować w wymagających warunkach pracy maszyn rolniczych, redukując zużycie i wydłużając żywotność komponentów.

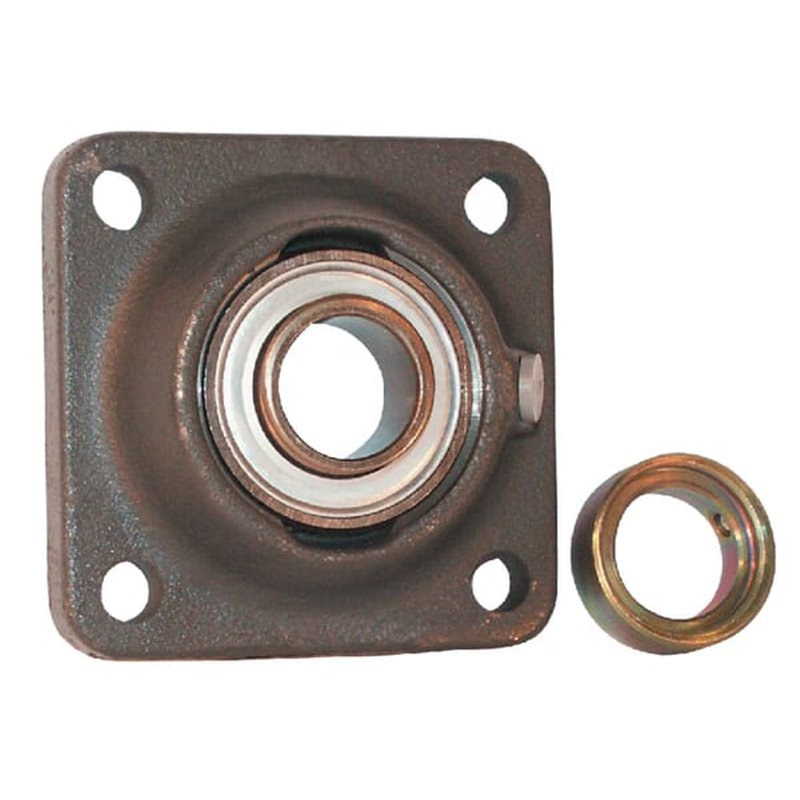

W zestawie znajduje się obudowa łożyska oraz pierścień mocujący, co ułatwia montaż i utrzymanie właściwych parametrów pracy. Wymiary i charakterystyka tego produktu zostały podane przez producenta i są kluczowymi danymi przy dopasowaniu do istniejących maszyn.

Zastosowanie

Narzucone zastosowania obejmują układy napędowe wymagające trwałej obudowy z łożyskiem o średnicy wewnętrznej 40 mm i kołnierzu kwadratowym. Produkt sprawdzi się w maszynach rolniczych, gdzie liczy się niezawodność i łatwość montażu.

Najważniejsze cechy i parametry (wynikające z danych)

• Średnica łożyska wew. (d): 40 mm
• Kołnierz kwadratowy – typ obudowy
• Długość całkowita: 130 mm
• Szerokość obudowy: 130 mm
• Wysokość całkowita: 56,8 mm

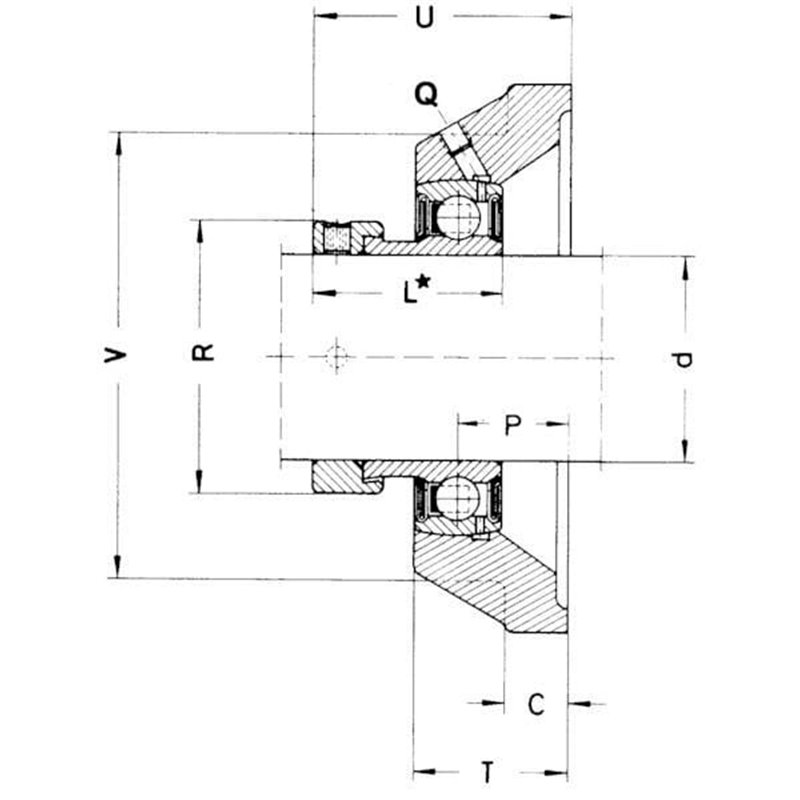

• Wysokość obudowy (T): 34,5 mm
• Szerokość pierścienia wewnętrznego łożyska (L): 43,7 mm
• Grubość kołnierza (C): 19 mm
• Średnica zew. pierścienia blokującego: 58 mm
• Odległość kul łożyska od końca wału/wałka: 24 mm

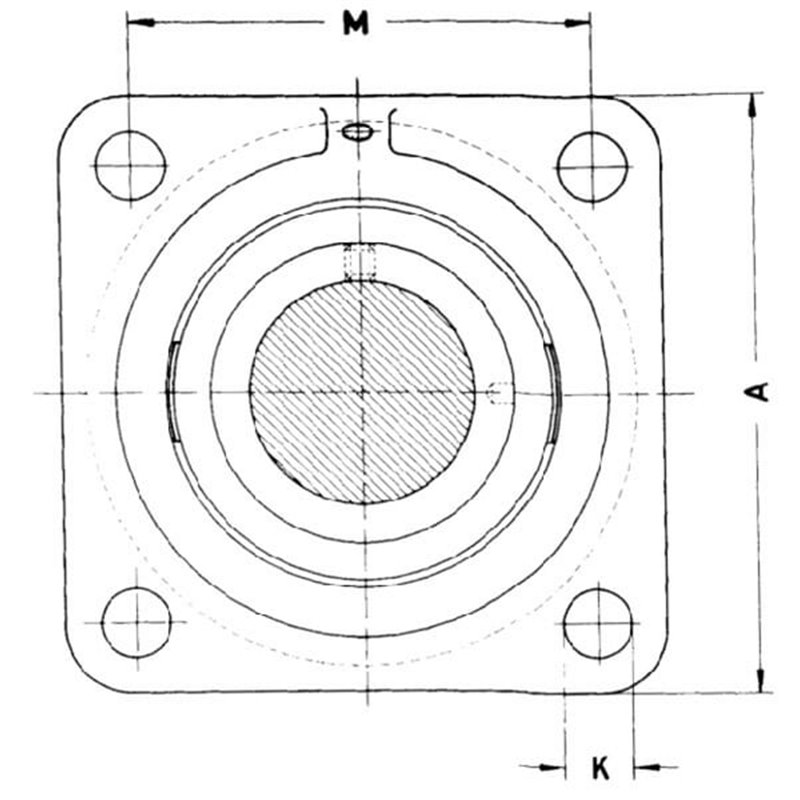

• Rozstaw otworów montażowych (M): 101,5 mm
• Średnica otworów montażowych: 14 mm
• Średnica gwintu końcówki smarowania: M6
• Obciążenie statyczne promieniowe: 19800 N
• Obciążenie dynamiczne promieniowe: 34500 N
• Numer referencyjny OE: -N

Weryfikacja dopasowania i na co zwracać uwagę przed zakupem

Przy dopasowaniu do maszyny zweryfikuj, czy tabela wymiarów odpowiada zastosowaniu. Upewnij się, że średnica wewnętrzna łożyska (d) oraz rozstaw otworów montażowych (M) pasują do istniejących elementów mechanizmu. Sprawdź również, czy obudowa o kołnierzu kwadratowym odpowiada miejscu montażu. Zwróć uwagę na długość całkowitą i wysokość obudowy, aby uniknąć kolizji z innymi komponentami układu napędowego. Potwierdź również możliwość smarowania zgodnie z potrzebami eksploatacyjnymi maszyny.
