Obudowa z łożyskiem 20/63,5x63,5 M10 INA/FAG

Obudowa z łożyskiem 20/63,5x63,5 M10 INA/FAG

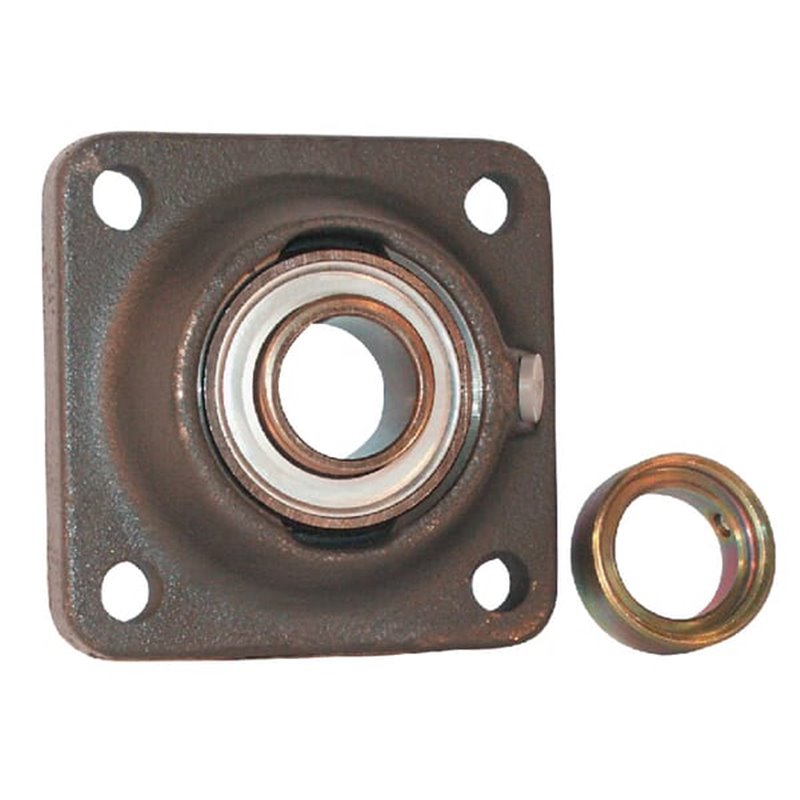

Obudowa z łożyskiem typu PCJ20 w zestawie z kołnierzem kwadratowym to rozwiązanie dedykowane do precyzyjnego prowadzenia wałów. Produkt marki INA/FAG zapewnia stabilne osadzenie oraz możliwości smarowania, co przekłada się na dłuższą żywotność i lepszą pracę układu napędowego. Wymiary i konstrukcja zostały zaprojektowane z myślą o łatwej integracji z maszynami rolniczymi i ich podzespołami.

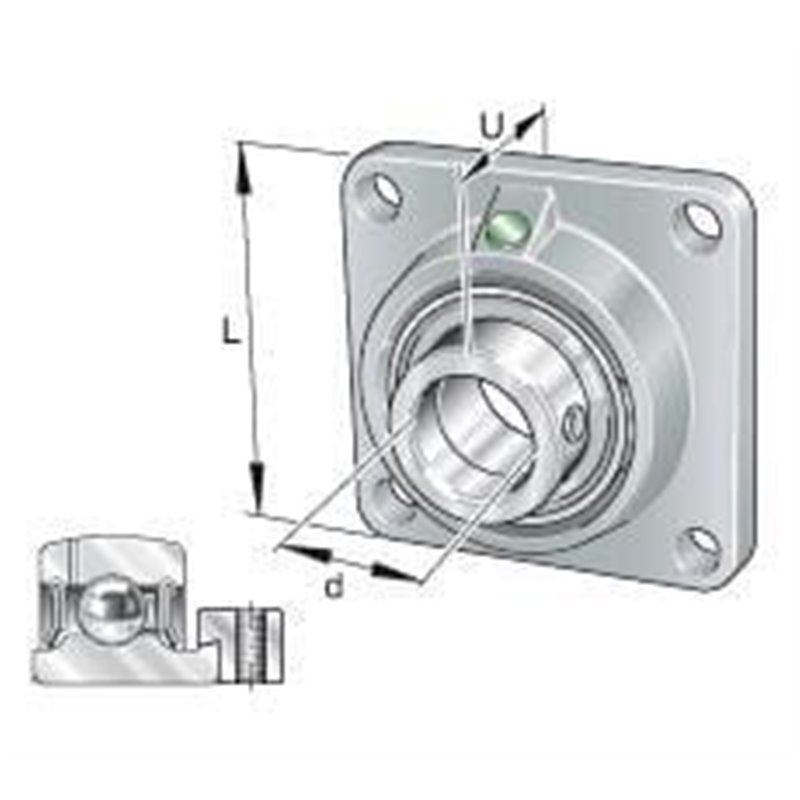

Całkowita długość obudowy wynosi 86 mm, szerokość obudowy 86 mm, a wysokość całkowita to 42,5 mm. Wewnętrzna średnica łożyska d wynosi 20 mm, a szerokość pierścienia wewnętrznego L to 31 mm. Grubość kołnierza C to 19 mm, a średnica zewnętrznego pierścienia blokującego to 33 mm. Dodatkowo, położenie kul łożyska względem końca wału wynosi 19 mm, co ma wpływ na precyzyjne ustawienie przy montażu.

Zastosowanie

Produkt jest przeznaczony do zastosowań w układach napędowych maszyn rolniczych wymagających solidnej obudowy z łożyskiem o wymiarach 20/63,5x63,5 i możliwości smarowania. Sprawdza się w układach, które potrzebują trwałego prowadzenia wału oraz bezpiecznego montażu z kołnierzem kwadratowym i otworami montażowymi o rozstawie 63,5 mm.

Praktyczne cechy produktu

• Typ obudowy: kołnierz kwadratowy
• Średnica łożyska wewnętrznego: 20 mm
• Długość całkowita: 86 mm
• Szerokość obudowy: 86 mm
• Wysokość całkowita: 42,5 mm
• Wysokość obudowy: 29 mm
• Szerokość pierścienia wewnętrznego: 31 mm
• Grubość kołnierza: 19 mm
• Średnica zew. pierścienia blokującego: 33 mm
• Położenie kul łożyska względem końca wału: 19 mm
• Rozstaw otworów montażowych: 63,5 mm
• Średnica otworów montażowych: 11,5 mm
• Średnica gwintu końcówki smarowania: M6
• Numer OE: -N

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

Przed zakupem warto dopasować zestaw do konkretnej maszyny, porównując kluczowe wymiary: średnicę wewnętrzną łożyska (d), całkowitą długość i rozstaw otworów montażowych. Sprawdź również wzajemne dopasowanie z kołnierzem kwadratowym i dostępność gwintu końcówki smarowania (M6). Upewnij się, że obudowa i łożysko odpowiadają wymaganiom co do obciążenia i smarowania w danym środowisku pracy. Dla pewności zastosowania warto zweryfikować numer OE i zgodność z dokumentacją zestawu.

Podsumowując, obudowa z łożyskiem 20/63,5x63,5 M10 INA/FAG to solidny element do układów napędowych w gospodarstwie, łączący trwałość z łatwością montażu. Dzięki precyzyjnym wymiarom i możliwości smarowania stanowi pewny wybór dla maszyn, które wymagają niezawodnego prowadzenia wału.
