Obudowa z łożyskiem 50/111x111 M18 INA/FAG

Obudowa z łożyskiem 50/111x111 M18 INA/FAG

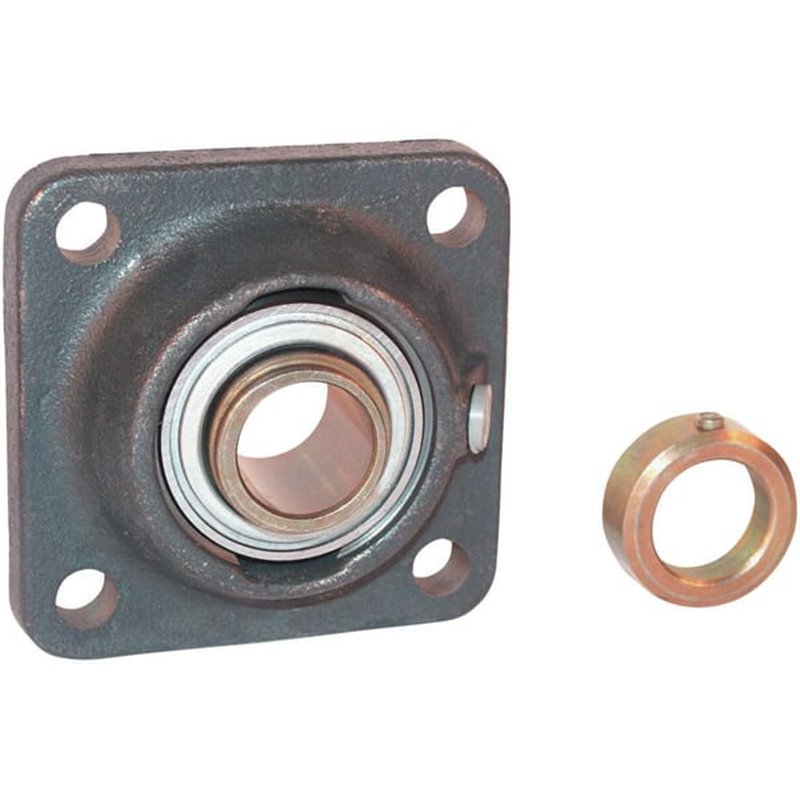

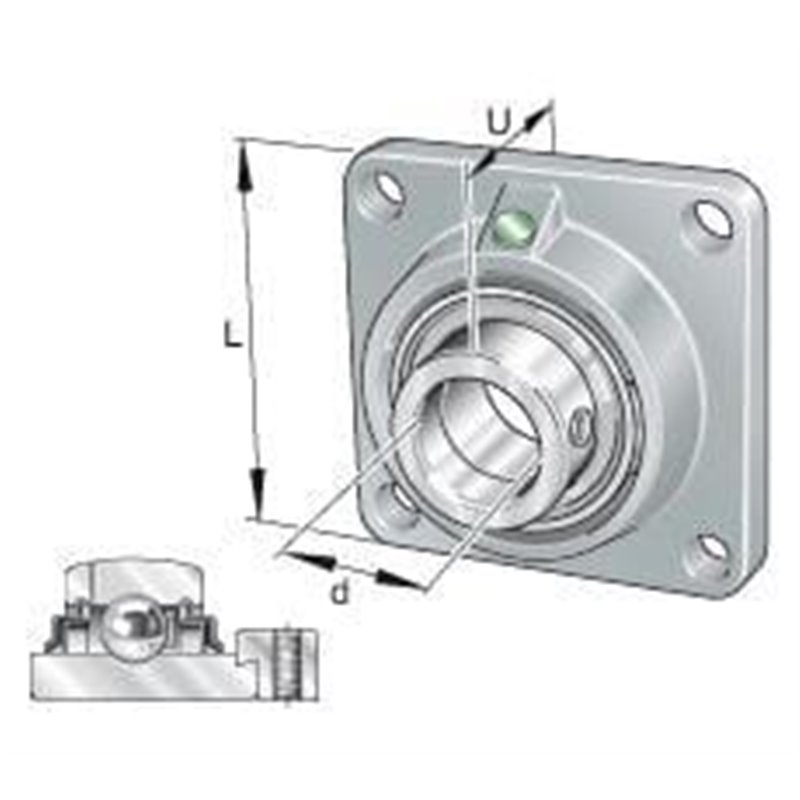

Obudowa złożona z bloku łożyskowego i pierścienia mocującego, przeznaczona do precyzyjnego prowadzenia wału. Typ kołnierza: kwadratowy. Średnica łożyska wewnętrznego (d) wynosi 50 mm, a całkowita długość obudowy to 143 mm. Szerokość obudowy to 143 mm, wysokość 39 mm. Grubość kołnierza C to 22 mm. Średnica zewnętrznego pierścienia blokującego wynosi 69 mm. Położenie kul łożyska względem końca wału to 28 mm. Rozstaw otworów montażowych J to 111 mm, a średnica otworów montażowych N to 18 mm. Gwint końcówki smarowania to M6. Numer OE: -N.

Zastosowanie

Ta obudowa z łożyskiem jest przeznaczona do aplikacji wymagających stabilnego prowadzenia wału w maszynach rolniczych i przemysłowych, gdzie istotna jest precyzja prowadzenia i łatwość montażu. Dzięki możliwości smarowania i trwałej konstrukcji sprawdza się w środowiskach o umiarkowanym obciążeniu.

Zasady dopasowania i kontrola przed zakupem

• Sprawdź zgodność numerów referencyjnych OE oraz dopasowanie średnic wewnętrznego łożyska (d = 50 mm) do wału maszyny.
• Zweryfikuj wymiary całkowite: długość 143 mm, szerokość 143 mm, wysokość 39 mm oraz grubość kołnierza 22 mm.
• Upewnij się, że montaż wykorzystuje otwory o rozstawie J = 111 mm i średnicy N = 18 mm oraz że gwint smarowania to M6.
• Sprawdź stan i możliwość smarowania – obudowa oferuje opcję smarowania zgodnie z danymi technicznymi.

Kilka praktycznych uwag przed zakupem

Wybierając tę obudowę z łożyskiem, upewnij się, że zestaw obejmuje wszystkie elementy składowe: blok łożyskowy i pierścień mocujący, zgodnie z parametrami konstrukcyjnymi. Sprawdź, czy maszyna wymaga obudowy kwadratowej i czy dane techniczne odpowiadają wymogom montażowym w Twoim układzie napędowym. Starannie porównaj wymiary i numery referencyjne, aby uniknąć dopasowania niezgodnego z urządzeniem.
