Obudowa z łożyskiem 40/102x102 M14 INA/FAG

Obudowa łożyska 40/102x102 M14 INA/FAG

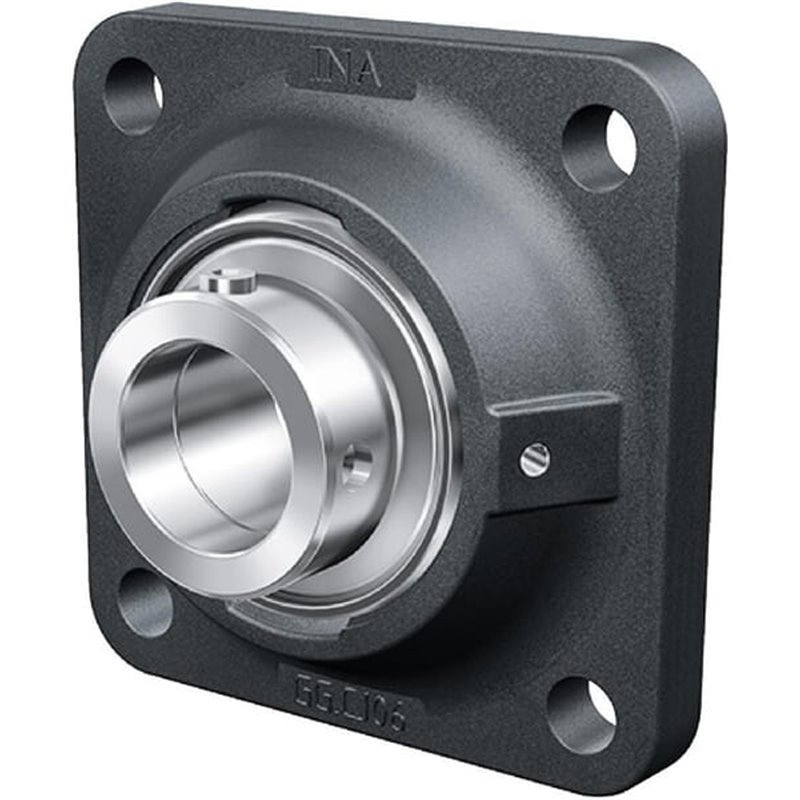

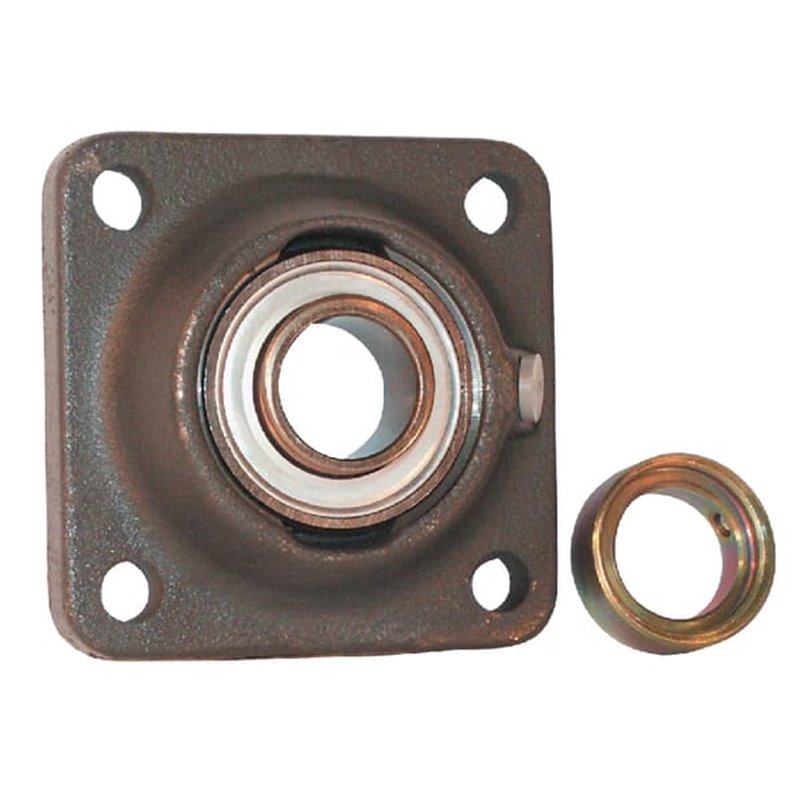

Obudowa łożyska z serii 40/102x102 to kompaktowe rozwiązanie dla układów napędowych wymagających niezawodnego prowadzenia łożysk. Wykonana z dbałością o trwałość, łączy w sobie bloki łożyskowe i pierścień mocujący, umożliwiając stabilny montaż w maszynach rolniczych i przemysłowych. Obudowa ma kołnierz kwadratowy i wyposażona jest w możliwość smarowania, co przekłada się na dłuższą żywotność całego zespołu.

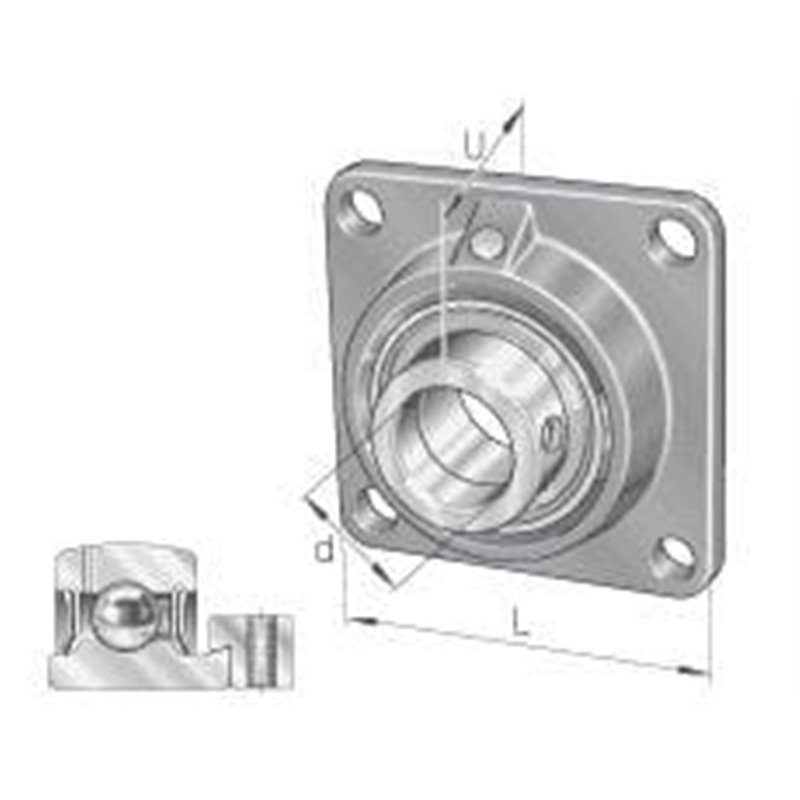

Wymiary zewnętrzne oraz charakterystyka techniczna zostały zaprojektowane tak, aby zapewnić optymalny przebieg sił. Główne elementy to blok łożyskowy, pierścień mocujący oraz zestaw śrub montażowych. Całkowita długość to 130 mm, szerokość 130 mm, wysokość całkowita 51 mm, a wysokość obudowy 28,8 mm. Średnica łożyska wewnętrznego wynosi 40 mm, a szerokość pierścienia wewnętrznego 43,7 mm. Waga obudowy to 1,77 kg.

Zastosowanie

Produkt idealnie sprawdzi się w układach napędowych maszyn rolniczych, w których potrzebna jest kompaktowa obudowa z możliwością smarowania. Sprawdza się w aplikacjach, gdzie wymagany jest niski profil montażowy oraz stabilne obciążenia promieniowe. Obudowa została wyposażona w zestaw części składowych umożliwiających łatwy montaż i konserwację.

Praktyczne cechy produktu

• Duży zakres obciążeń promieniowych (statyczne 19800 N, dynamiczne 32500 N)
• Łożysko wewnętrzne o długim wewnętrznym pierścieniu z mocowaniem
• Możliwość smarowania dla dłuższej trwałości
• Typ obudowy: kołnierz kwadratowy
• Układ z blokiem łożyskowym i pierścieniem mocującym
• Wymiary dopasowane do aplikacji: średnica zewnętrzna pierścienia blokującego 58 mm, montażowe rozstawy 101,5 mm

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

Przed zakupem warto porównać dane techniczne z istniejącą maszyną: średnica wewnętrzna łożyska (40 mm) i szerokość pierścienia (43,7 mm) muszą odpowiadać osiom montażu. Sprawdź również rozstaw otworów montażowych (101,5 mm) oraz średnicę otworów (14 mm) w swojej ramie lub obudowie. Upewnij się, że kołnierz obudowy i wysokość całkowita mieszczą się w przestrzeni montażowej. Zwróć uwagę na możliwość smarowania – jeśli układ wymaga okresowej konserwacji, ta obudowa zapewnia opcję smarowania, co wpływa na trwałość całego zespołu.

Podsumowując, obudowa łożyska 40/102x102 M14 INA/FAG łączy kompaktowe wymiary z wytrzymałością i łatwością montażu. Prawidłowe dopasowanie można potwierdzić poprzez porównanie danych technicznych z tabeli oraz fizyczne dopasowanie do maszyny przed zakupem.
