Oprawa z łożyskiem fi20

Oprawa z łożyskiem fi20

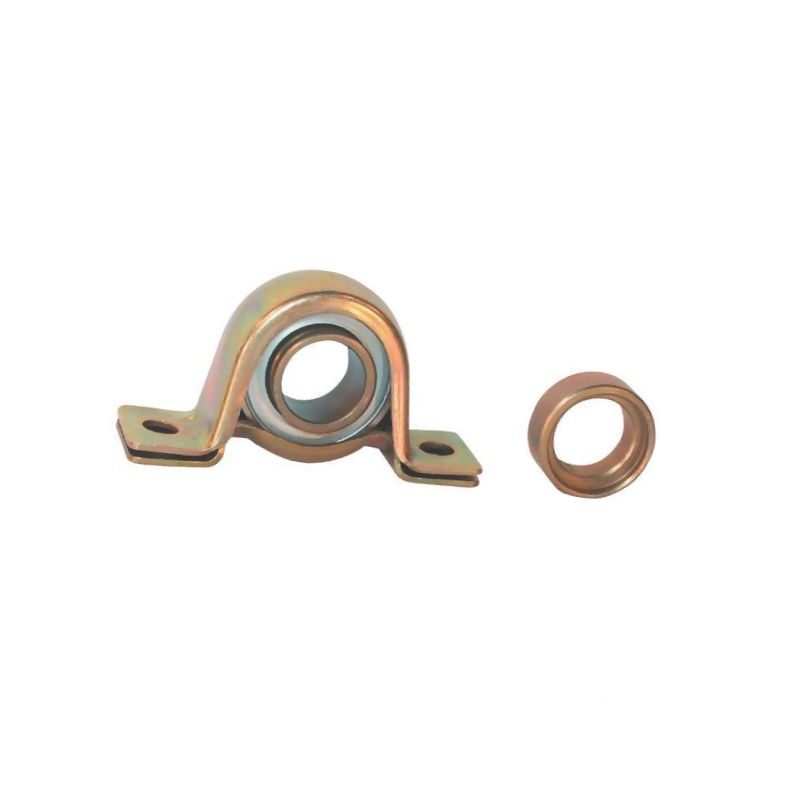

Oprawa z łożyskiem fi20 to solidne rozwiązanie do zastosowań rolniczych wymagających wytrzymałej obudowy i precyzyjnego osadzenia łożyska. Obudowa wykonana z blachy, pokryta warstwą Corrotect N, zapewnia ochronę przed korozją w trudnych warunkach pracy. W zestawie znajduje się łożysko napinające oraz pierścień mocujący, co ułatwia montaż i pewne dopasowanie w maszynach rolniczych.

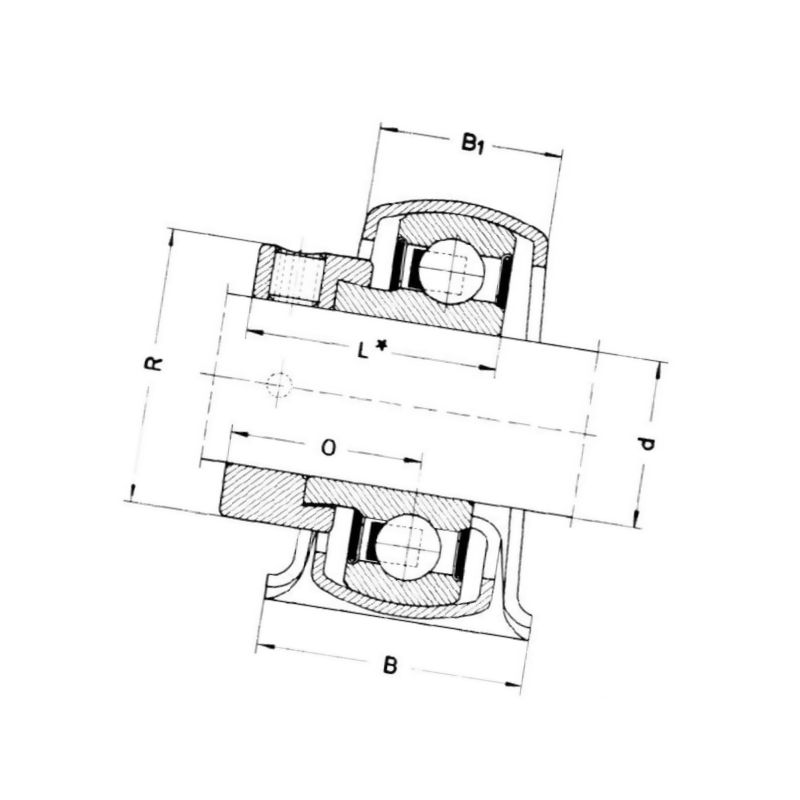

W konstrukcji zastosowano dwie połówki obudowy oraz jednostronnie wydłużony pierścień wewnętrzny z pierścieniem mocującym, co wpływa na stabilność i łatwość instalacji w układach napędowych o średnicy 20 mm. Wymiary zewnętrzne i parametry montażowe są zgodne z opisem technicznym: całkowita długość 98,4 mm, szerokość 31,8 mm, wysokość 50,1 mm. Średnica łożyska wewnętrznego wynosi 20 mm, co zapowiada kompatybilność z odpowiednimi wałami i elementami napędów rolniczych.

Zastosowanie

Produkt dedykowany do maszyn rolniczych, gdzie wymagana jest trwała oprawa z łożyskiem o średnicy 20 mm. Sprawdza się w przekładniach, wałach napędowych oraz innych układach, w których liczy się odporność na korozję i stabilne mocowanie elementów obrotowych.

• Materiał obudowy: blacha z powłoką Corrotect N
• Łożysko wewnętrzne: fi 20 mm
• Jednostronnie wydłużony pierścień wewnętrzny z pierścieniem mocującym
• Zestaw zawiera 2 połówki obudowy, łożysko napinające i pierścień mocujący
• Średnica gwintu końcówki smarowania: M6

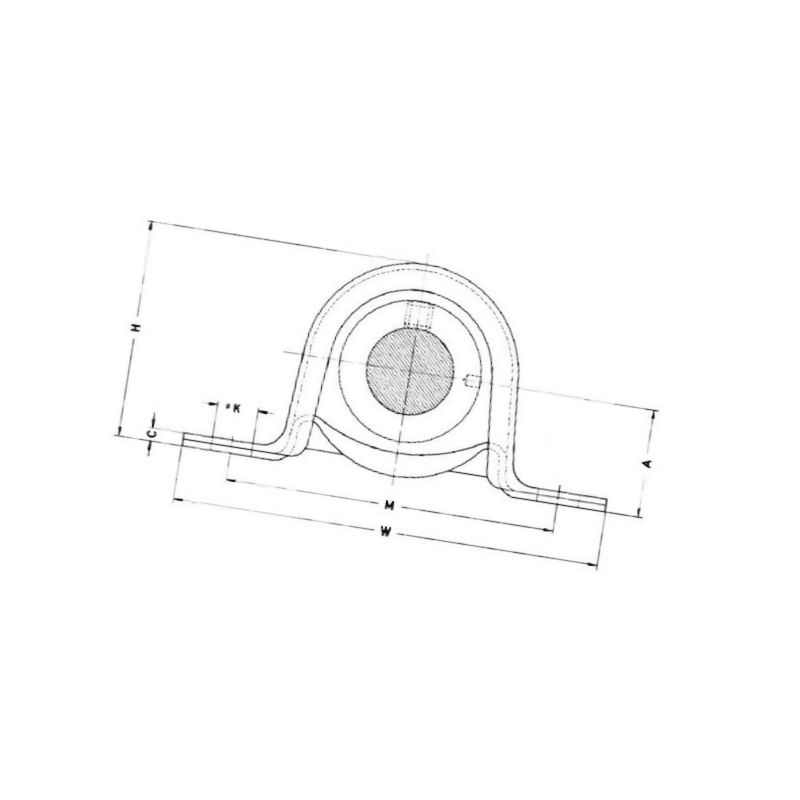

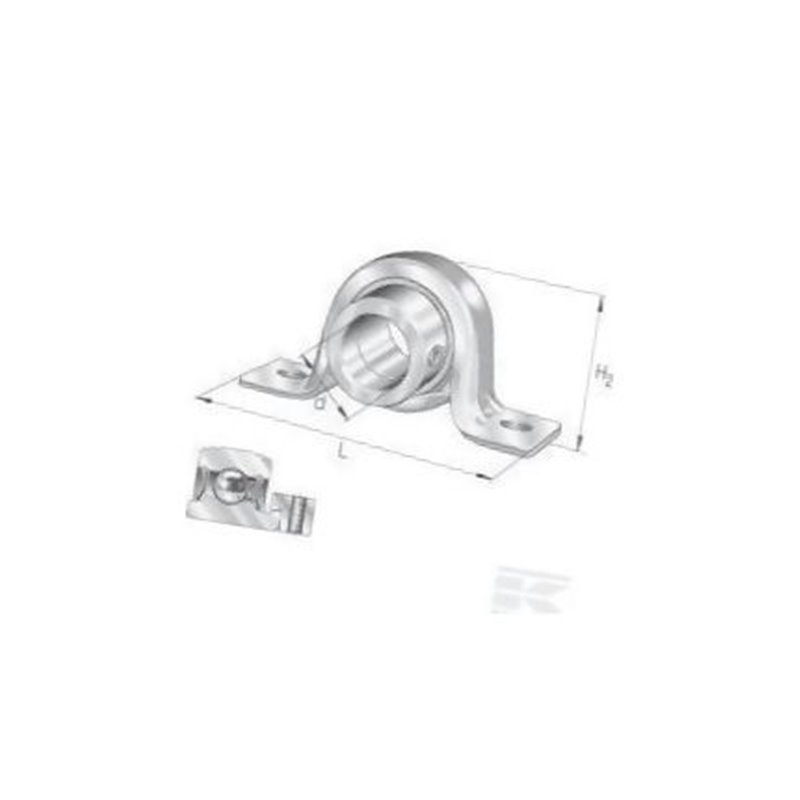

• Wymiary złożone: dł. 98,4 mm, szer. 31,8 mm, wys. 50,1 mm

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

Aby dopasować oprawę z łożyskiem fi20 do maszyny, sprawdź: numer referencyjny PB20 oraz zgodność z wałem o średnicy 20 mm. Upewnij się, że montaż obejmuje dwie połówki obudowy, łożysko napinające i pierścień mocujący. Zwróć uwagę na długość całkowitą 98,4 mm oraz położenie otworów montażowych o rozstawie 76 mm i średnicy gwintu montażowego 9,5 mm. Sprawdź również, czy zastosowanie chemicznych i mechanicznych zabezpieczeń antykorozyjnych jest zgodne z warunkami pracy twojej maszyny. W razie wątpliwości dopasuj elementy do numerów referencyjnych PB20, INA, FAG zgodnie z katalogiem producenta.

Przed zakupem warto również potwierdzić identyfikację produktu poprzez porównanie zdjęć, wymiarów i oznaczeń z dokumentacją maszyny. Dzięki temu unikniesz niezgodności w rozstawie otworów montażowych, średnicy łożyska wewnętrznego i całkowitej geometrii oprawy.
