Obudowa 3-otw z łożyskiem fi20 FAG

Obudowa 3-otw z łożyskiem fi20 FAG

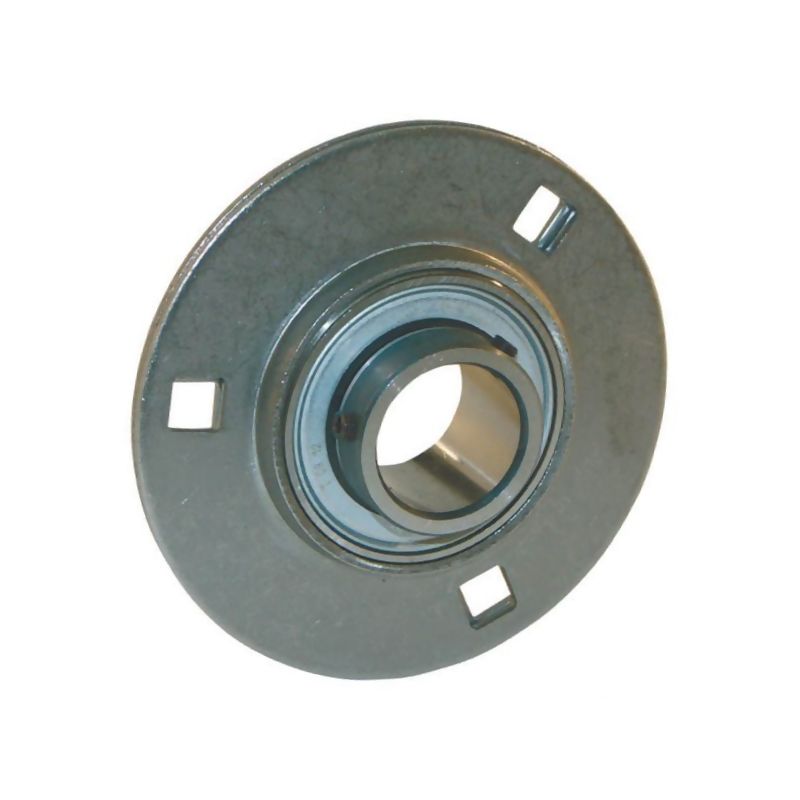

Obudowa 3-otw z łożyskiem o średnicy łożyska wewnętrznego 20 mm to modułowy zestaw przeznaczony do bloków łożyskowych FAG/INA. Obudowa została wykonana z myślą o trwałości w agresywnych środowiskach dzięki powłoce Corrotect N, która chroni elementy przed korozją. W skład zestawu wchodzą dwie półobudowy i łożysko napinające, tworząc kompletną jednostkę gotową do montażu w odpowiednim układzie.

Typ obudowy – kołnierz okrągły. Średnica gwintu końcówki smarowania to M6, co zapewnia wygodny dostęp do punktu smarowania w zależności od zastosowania. Prawidłowy dobór tej obudowy umożliwia bezproblemową pracę w układach przenoszących obciążenia boczne i momenty, przy zachowaniu kompaktowych wymiarów.

Zastosowanie

produkt dedykowany do zastosowań w obrabiarkach, maszynach rolniczych i łańcuchach przeniesienia napędu, które wymagają niezawodnego łożyska z obudową o kołnierzu okrągłym. Dzięki konstrukcji przeznaczonej do bloków łożyskowych RAY35 i wyższego (RAY40) z odpowiednimi otworami montażowymi, łatwo dopasować go do istniejących układów montażowych w gospodarstwie lub lustrzanym zamocowaniu w maszynie.

< Ul> Powłoka korozjoodporna Corrotect N na elementach obudowy Łożysko wewnętrzne z jednostronnie wydłużonym pierścieniem i dwoma śrubami regulacyjnymi Brak możliwości smarowania, co wymaga właściwej konfiguracji smarowania w aplikacji Do bloku łożyskowego RAY35 włącznie: 3 otwory mocowania; RAY40 i wyższy: 4 otwory mocowania

Weryfikacja dopasowania i przed zakupem

Przed zakupem upewnij się, że identyfikujesz właściwy numer referencyjny i parametry: fi20, RAY20. Sprawdź zgodność z blokiem łożyskowym i liczbą otworów mocowania (3 lub 4, zależnie od wersji RAY). Zweryfikuj średnicę łożyska wewnętrznego (d = 20 mm) oraz długość i szerokość obudowy zgodnie z planem maszyny. Upewnij się, że zastosowanie korozjojodpornej powłoki odpowiada warunkom pracy w Twoim środowisku. W przypadku wątpliwości dotyczących dopasowania skontaktuj się z działem wsparcia klienta lub sprawdź numer oryginalny RAY20 w dokumentacji producenta.

Podsumowując – to kompletne rozwiązanie z obudową okrągłą, które zapewnia stabilne podparcie i łatwość montażu w systemach z blokami łożyskowymi RAY. Dbaj o właściwe dopasowanie przed zakupem, aby uniknąć problemów z montażem i eksploatacją.
